5 Основные неполадки

АУУ

Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.

При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.

Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.

Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.

Водяной теплый пол нагревает поверхность финишного покрытия опосредовано через бетонную стяжку, толщина которой составляет 5 см. При правильном устройство под этой стяжкой имются такие элементы:

  • водяная и паровая защита из полиэтиленовой пленки;
  • черновая бетонная стяжка толщиной доя 15 см;
  • теплоизолирующий слой из фольгированного утеплителя.

Кроме того, поверх греющей стяжки укладывается еще один слой паровой и водяной защиты.

Регистр водяного теплого пола раскладывается на расстоянии 50 см между коленами и не ближе 20 см до стен. Один конец трубы выводится от котла через узел подмеса, второй — обратка, подключается к нему же перед котлом.

АУУ

Устройство в стяжку предполагает использование труб без стыков, что возможно только при использовании пластиковых или металлопластиковых труб. Стык это слабое местом трубопровода, а при необходимости ремонта придется демонтировать стяжку.

Особенности работы ЦТП монтаж тепловых пунктов

Отопительную систему подпитывает обратный трубопровод теплосетей. Источники тепла и системы транспорта тепловой энергии Источником тепла для ТП служат теплогенерирующие предприятия котельные , теплоэлектроцентрали.

Вода, из наружной водопроводной сети подается в подогреватель ГВС.

Компенсация понижения уровня давления осуществляется посредством группы насосов. Просмотрено: Схему ГВС можно обозначить как одноступенчатую, независимую и параллельную.

Режим коррекции — автоматический. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Расход горячей сетевой воды на подогреватель II-ой ступени регулирует регулятор температуры клапан термореле в зависимости от температуры воды за подогревателем II-ой ступени.

Рекомендуем: Как измеряется петля фаза ноль

Принципиальная схема индивидуального теплового пункта утверждается. Тепловые пункты

Акт на промывку и опрессовку систем тепловые сети, отопительная система и система горячего водоснабжения. ИТП для отопления, горячего водоснабжения и вентиляции. Проектную документацию со всеми необходимыми согласованиями

Все это оборудование должно работать исключительно в автоматическом режиме, поэтому критически важно правильное налаживание всего комплекса оборудования для работы в конкретном доме

ЦТП должны размещаться на границах микрорайонов кварталов между магистральными, распределительными сетями и квартальными. Одна из них — это отопительная система. При наличии ЦТП в каждом отдельном здании обязательно устройство ИТП, который выполняет только те функции, которые не предусмотрены в ЦТП и необходимы для системы теплопотребления данного здания.

Это устройство можно представить в виде емкости. Но стоимость такого устройства намного выше, хотя его использование более экономично. Расход тепла контролируется и учитывается. После элеватора еще и обратку считать будет.

После элеваторного узла смешанный теплоноситель подается в систему отопления здания. Монтажная компания должна быть членом СРО. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления. Создание принципиальной схемы индивидуального теплового пункта в AutoCAD P&ID

Элеватор что это такое

Чтобы понять и разобраться, что собой представляет этот элемент, лучше всего спуститься в подвал здания и посмотреть воочию. Но если у вас нет желания покидать ваш дом, то можно ознакомиться с фото и видео файлами в нашей галерее. В подвале среди множества задвижек, клапанов, трубопроводов, манометров и термометров вы обязательно найдете этот узел.

Предлагаем вначале разобраться в принципе работы. К зданию подводится горячий от районной котельной, и отводиться охлажденный.

Для этого требуются:

  • Трубопровод подачи – выполняет поставку горячего теплоносителя к потребителю;
  • Трубопровод обратки – выполняет работу по отводу охлажденного теплоносителя и возврата его в районную котельную.

На несколько домов, а в некоторых случаях и на каждый, если дома большие, оборудуются тепловые камеры. В них происходит распределение теплоносителя между домами, а также установлена запорная арматура, которая служит для отсечения трубопроводов. Также в камерах могут выполняться дренажные приспособления, которые служат для опустошения труб, например, для ремонтных работ. Далее процесс зависит от температуры теплоносителя.

В нашей стране есть несколько основных режимов работы районных котельных:

  • Подача 150 и обратка 70 градусов Цельсия;
  • Соответственно 130 и 70;
  • 95 и 70.

Выбор режима зависит от широт проживания. Так, например, для Москвы будет достаточно графика 130/70, а для Иркутска понадобится график 150/70. Названия этих режимов имеют числа максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха за окном, котельная может работать при температурах 70/54.

Популярные статьи  Как выровнять бетонные и деревянные полы под ламинат

Делается это для того, чтобы не было перегрева в помещениях и чтобы в них было комфортно находиться. Выполняется эта регулировка на котельной и является представителем центрального типа регулировки. Интересным является тот факт, что в европейских странах выполняется другой тип регулировки – местный. То есть происходит регулировка на самом объекте теплоснабжения.

Тепловые сети и котельные в таком случаях работают по максимальному режиму. Стоит сказать, что наиболее высокая производительность котельных агрегатов достигается именно при максимальных нагрузках. приходит к потребителю и уже по месту регулируется специальными механизмами.

Эти механизмы состоят из:

  • Датчиков температуры наружного воздуха и внутреннего;
  • Сервопривода;
  • Исполнительного механизма с клапаном.

Такие системы оборудуются индивидуальными приборами для учета тепловой энергии, за счет этого достигается большая экономия денежных ресурсов. По сравнению с элеваторами такие системы менее надежны и долговечны.

Так вот, если теплоноситель имеет температуру не более 95 градусов, то главной задачей является качественное физическое распределения тепла по всей системе. Для достижения этих целей применяют коллекторы и балансировочные краны.

Но в том случае, когда температура выше 95 градусов, то её нужно немного уменьшить. Этим и занимаются элеваторы в системе отопления, они подмешивают к подающему трубопроводу охлажденную воду с обратного.

Функции и характеристики

Как мы уже с вами разобрались, элеватор системы отопления занимается охлаждением перегретой воды до заданной величины. Затем эта подготовленная вода поступает в .

Этот элемент выполняет повышение качества работы всей системы здания и при правильном монтаже и подборе выполняет две функции:

  • Смесительную;
  • Циркуляционную.

Преимущества, которыми обладает элеваторная система отопления:

  • Простота конструкции;
  • Высокая эффективность;
  • Не требуется подключение к электрическому току.

Недостатки:

  • Нужен точный и качественный расчет и подбор элеватора отопления;
  • Нет возможностей регулировать температуру на выходе;
  • Нужно соблюдать перепад давления между подачей и обраткой в районе 0,8-2 бар.

В наше время такие элементы получили огромное распространение в хозяйстве тепловых сетей. Это обуславливается их преимуществами, такими как устойчивость к изменению гидравлических и температурных режимов. К тому же они не требуют постоянного присутствия человека.

Конструкция

Элеватор состоит из:

  • Камеры разрежения;
  • Сопла;
  • Струйного элеватора.

Среди теплотехников есть понятие как обвязка узла элеватора. Оно заключается в установке необходимой запорной арматуры, манометров и термометров. Все это в сборе и является узлом.

Разбор схемы

Как вы поняли, узел состоит из фильтров, элеватора, контрольно-измерительных приборов и арматуры. Если вы планируете самостоятельно заниматься установкой этой системы, то стоит разобраться со схемой. Подходящим примером будет многоэтажка, в подвальном помещении которой всегда стоит элеваторный узел.

АУУ

На схеме элементы системы отмечены цифрами:

1, 2 – этими цифрами обозначены подающий и обратный трубопроводы, которые установлены в теплоцентрали.

3,4 – подающий и обратный трубопроводы, установленные в системе отопления постройки (в нашем случае это многоэтажный дом).

5 – элеватор.

6 – под этой цифрой обозначены фильтры грубой очистки, которые также известны как грязевики.

7 – термометры

8 – манометры.

В стандартный состав этой системы отопления входят приборы контроля, грязевики, элеваторы и задвижки. В зависимости от конструкции и назначения, в узел могут добавляться дополнительные элементы.

Интересно! Сегодня в многоэтажных и многоквартирных домах можно встретить элеваторные узлы, которые оснащены электроприводом. Такая модернизация нужна для того, чтобы регулировать диаметр сопла. За счет электрического привода можно корректировать тепловой носитель.

Стоит сказать, что с каждым годом коммунальные услуги дорожают, это касается и частных домов. В связи с этим производители систем снабжают их устройствами, направленными на сбережение энергии. К примеру, теперь в схеме могут присутствовать регуляторы расхода и давления, циркуляционные насосы, элементы защиты труб и очистки воды, а также автоматика, направленная на поддержание комфортного режима.
АУУЕще один вариант схемы теплового элеваторного узла для многоэтажного дома.

Также в современных системах может быть установлен узел учета тепловой энергии. Из названия можно понять, что он отвечает за учет потребления тепла в доме. Если это устройство отсутствует, то не будет видна экономия. Большинство владельцев частных домов и квартир стремятся поставить счетчики на электроэнергию и воду, ведь с ними платить приходится значительно меньше.

Дополнительные требования при вводе узла управления отопления в эксплуатацию

АУУ

Узел управления отопления и ГВС по независимой схеме .

Выбранные схемы установки узлов управления отопления могут не соответствовать требуемым, что негативно отражается на теплоснабжении. Случается и так, что в момент ввода системы используемые технические условия не соответствуют реальным параметрам. Это может привести к неправильному выбору схемы узла.

В момент ввода узла автоматизации следует учитывать, что система отопления могла ранее претерпевать капитальные ремонты и реконструкции, в процессе которых могла быть произведена смена схемы с однотрубной на двухтрубную. Проблемы могут возникнуть тогда, когда расчет узла производится для системы, которая была до реконструкции.

Процесс ввода системы в эксплуатацию следует осуществлять не в зимний период, чтобы запуск системы был произведен своевременно.

АУУ

Схема автоматизированного узла управления системой отопления (АУУ) дома.

Следует помнить, что датчики температуры воздуха должны быть монтированы на северной стороне, что необходимо для корректной настройки температурного режима, в этом случае солнечная радиация не сможет влиять на нагрев датчика.

В процессе ввода должно быть обеспечено резервное питание узла, что поможет избежать остановки системы ЦО при отключении электроэнергии. Необходимо произвести регулировочные и наладочные работы, а также мероприятия по обесшумливанию, должно иметь место техобслуживание узла. Следует учесть, что несоблюдение одного или нескольких правил может привести к непрогревам системы, а отсутствие заглушающего оборудования приведет к возникновению дискомфортного шума.

Внедрение узла управления должно сопровождаться проверкой выданных технических условий, они должны соответствовать фактическим данным. А технический надзор должен быть проведен на каждой стадии работ. После того как вся работа над системой была завершена, следует начинать техобслуживание узла, что производится специализированной организацией. В противном случае простой дорогого оборудования автоматизированного узла либо его неквалифицированное обслуживание может привести к выходу из строя и иным негативным последствиям, включая утрату техдокументации.

Статья по теме: Виниловые обои из Украины: Статус, Версаль, Ланита

Почему транзакции занимают так много времени?

Поскольку все пользователи конкурируют друг с другом за пространство для блока, если вы установите слишком низкую плату за газ, майнеры предпочтут не включать вашу транзакцию в блок в ближайшем будущем. Таким образом, ваша транзакция занимает так много времени, потому что вы не установили достаточно высокую плату за газ, чтобы ваша транзакция была включена в блокировку в ближайшем будущем. Вам придется подождать, пока плата за газ, которую готовы платить другие пользователи, снизится, чтобы ваша плата за газ была привлекательной для майнеров.

Отказ от ответственности:Эта статья предназначена для общего руководства и информационных целей только для новичков, участвующих в криптовалютах и DeFi. Содержание этой статьи не должно толковаться как юридическая, деловая, инвестиционная или налоговая консультация. Вам следует проконсультироваться со своими консультантами по всем юридическим, деловым, инвестиционным и налоговым последствиям и советам. ConsenSys не несет ответственности за потерянные средства. Пожалуйста, используйте здравый смысл и проявите должную осмотрительность, прежде чем взаимодействовать со смарт-контрактами.

Как работает тепловой пункт с элеваторным узлом смешения

АУУ

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

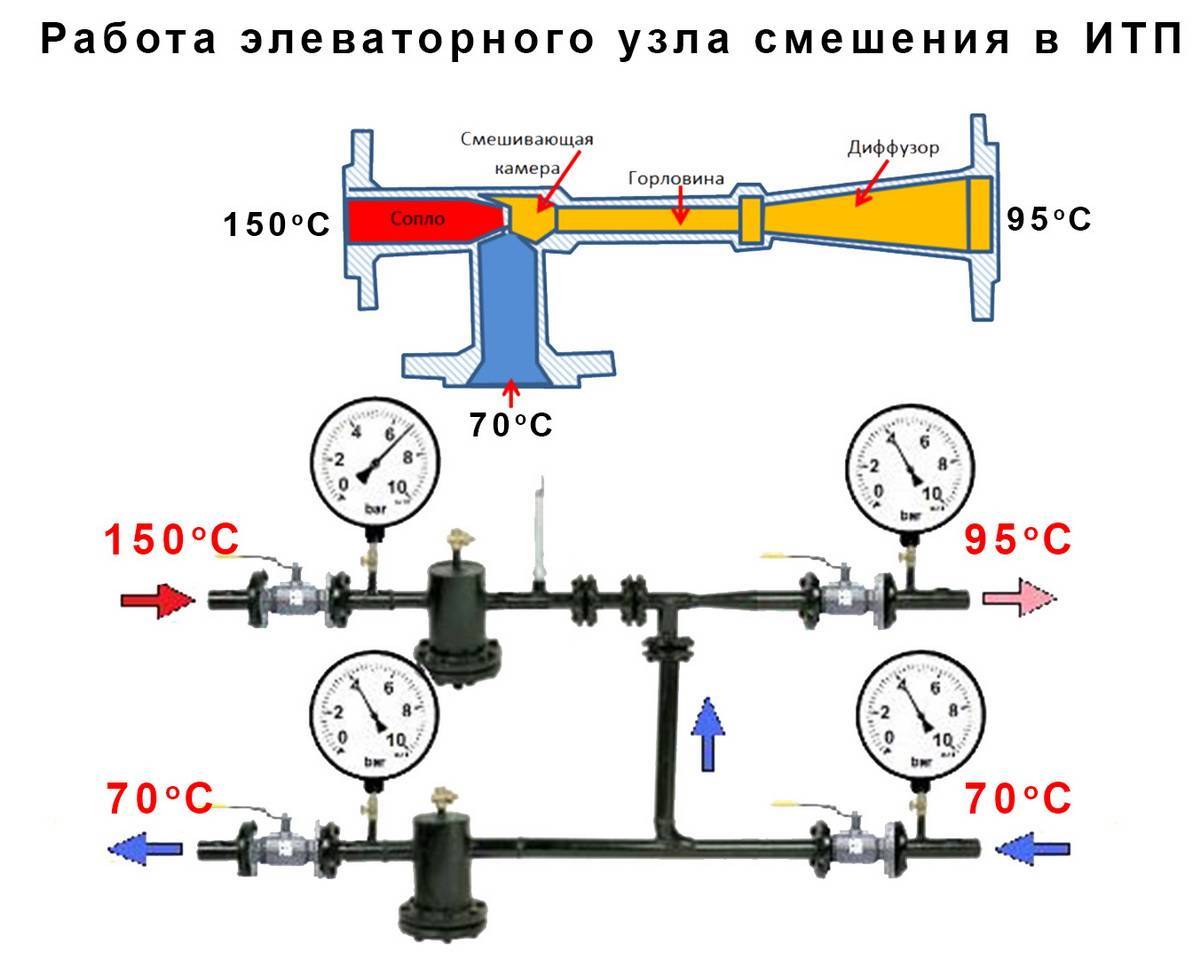

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Диспетчеризация АУУ

Дополнительно возможно организовать диспетчеризацию шкафа с помощью облачного сервиса OwenCloud. OwenCloud – облачный сервис компании ОВЕН, применяемый для удаленного мониторинга, управления и хранения архивов данных приборов ОВЕН, используемых в системах автоматизации. Доступ к сервису осуществляется с помощью web-браузера или мобильного приложения через интернет.

Сервис предоставляет пользователям следующий базовый функционал:

  • Сбор данных с подключенных устройств.
  • Хранение считанных данных в течение 90 дней.
  • Отображение данных в виде графиков и таблиц.
  • Отображение устройств на карте.
  • Удаленное управление устройствами.
  • Аварийные уведомления по электронной почте и через Telegram, push-уведомления для мобильного приложения.
  • Интеграция со SCADA-системами с помощью бесплатного ОВЕН OPC-сервера.
  • Открытый API для интеграции с другим ПО.
Популярные статьи  Уютный дом своими руками: делаем шумоизоляцию пола

Базовый функционал сервиса OwenCloud предоставляется бесплатно.

Для интеграции OwenCloud в АУУ установлен GSM-модем ОВЕН ПМ210.

Характеристики узла и особенности работы

По схемам можно понять, что элеватор в системе нужен для охлаждения перегретого теплоносителя. В некоторых конструкциях присутствует элеватор, который может и нагревать воду. Особенно такая система отопления актуальна в холодных регионах. Элеватор в этой системе запускается только тогда, когда остывшая жидкость смешивается с горячей водой, поступающей из подающей трубы.

АУУ
Схема. Под номером «1» обозначена подающая линия тепловой сети. 2 – это обратная линия сети. Под цифрой «3» обозначен элеватор, 4 – регулятор расхода, 5 – местная система отопления.

По этой схеме можно понять, что узел значительно повышает эффективность работы всей системы отопления в доме. Он работает одновременно как циркуляционный насос и смеситель. Что касается стоимости, то обойдется узел достаточно дешево, особенно тот вариант, который работает без электроэнергии.

Но любая система имеет и недостатки, не стал исключением:

  • Для каждого элемента элеватора нужны отдельные расчеты.
  • Перепады компрессии не должны превышать 0,8-2 Бар.
  • Отсутствие возможности контролировать высокую температуру.

Преимущества

АУУ

Какие конкретно же преимущества дает применение узла автоматического управления отоплением?

Современный контроллер с модулем связи дает возможность приобрести выгоды и такие плюсы:

  • Узкая регулировка системы в настоящем времени разрешает добиться большой экономии при надлежащем уровне комфорта,
  • Вы имеете возможность добиться как раз таких температурных и климатических параметров помещения, каких желаете, причем для этого достаточно значения желаемых температур,
  • Система мгновенного оповещения об нештатных событиях и аварийных режимах в разы повышает безопасность и надёжность работы,
  • Вы имеете возможность покинуть дом с работающим отоплением и на расстоянии контролировать его состояние, и руководить режимами работы, включать либо выключать оборудование дистанционно,
  • Зимний визит в загородный дом при отключённом отоплении помещения требует зайти в холодное помещение, растопить агрегат и ожидать пара часов, пока помещение прогреется. Сейчас возможно дать приказ на включение заблаговременно и не тратить время.

АУУ

Собрать и подключить систему управления возможно самостоятельно – для этого согласований и никаких разрешений не нужно. Работу легко выполнить, следуя инструкции производителя. Цена набора может колебаться от 4 до 40 тыс. рублей в зависимости от фирмы и комплектации-изготовителя.

Обратите внимание! Большая часть модулей имеют разъемы для подключения дополнительных датчиков, благодаря которым возможно организовать контроль за открыванием дверей и окон, прослушивание либо наблюдение и другие нужные функции

Возможные неисправности

Частой неисправностью можно назвать механическую поломку элеватора. Это может произойти из-за увеличения диаметра сопла, дефектов запорной арматуры или засорения грязевиков. Понять, что элеватор вышел из строя, довольно просто – появляются ощутимые перепады температуры теплового носителя после и до прохода через элеватор. В случае, если температура небольшая, то устройство просто засорилось. При больших перепадах требуется ремонт элеватора. В любом случае, при появлении неисправности требуется диагностика.Сопло элеватора довольно часто засоряется, особенно в тех местах, где вода содержит множество добавок. Этот элемент можно демонтировать и прочистить. В случае, когда увеличился диаметра сопла, необходима корректировка или полная замена этого элемента.

На фото показан процесс обслуживания элеваторной системы отопления.

К остальным неисправностям можно отнести перегревы приборов, протечки и прочие дефекты, присущие трубопроводам. Что касается грязевика, то степень его засорения можно определить по показателям манометров. Если давление увеличивается после грязевика, то элемент нужно проверить.» alt=»»>

</index>

АУУ

Автоматизированный узел управления представляет совокупность оборудования и устройств, призванных обеспечивать автоматическую регулировку температуры и расхода теплоносителя, что производится на вводе каждого здания в соответствии с требуемым для отдельного здания графиком температур. Регулировка может быть произведена и в соответствии с тем, каковы потребности жителей.

Узел обвязки водяного калорифера.

Среди преимуществ АУУ, если сравнивать его с элеваторными и тепловыми узлами, которые обладают фиксированным сечением проходного отверстия, – возможность вариации количества теплоносителя, что зависит от температуры воды в обратном и подающем трубопроводах.

При этом установка осуществляется после узла, учитывающего тепловую энергию системы.

Изображение 1. Принциапиальная схема АУУ с насосами смешения на перемычке для температуры до АУУ t = 150—70 ˚C при одно- и двухтрубных системах отопления с термостатами (Р1 – Р2 ≥ 12 м вод. ст.).

Автоматизированный узел управления представлен схемой, проиллюстрированной ИЗОБРАЖЕНИЕМ 1. Схема предусматривает: электронный блок (1), который представлен щитом управления; датчик уровня температуры наружной среды (2); датчики температур в теплоносителе в обратном и подающем трубопроводах (3); клапан для регулировки расхода, оснащенный редукторным приводом (4); клапан для регулировки перепада давления (5); фильтр (6); циркуляционный насос (7); обратный клапан (8).

Как показывает схема, узел управления принципиально имеет в составе 3 части: сетевую, циркуляционную и электронную.

Сетевая часть АУУ включает клапан регулятора расхода теплоносителя с редукторным приводом, клапан регулятора перепада давления с пружинным регулирующим элементом и фильтр.

Циркуляционная часть узла управления включает смесительный насос с обратным клапаном. Для смешения служит пара насосов. В этом случае должны быть применены насосы, которые удовлетворят требования автоматического узла: они должны работать попеременно с цикличностью в 6 часов. Контроль за их работой должен осуществляться по сигналу датчика, который отвечает за перепад давлений (датчик устанавливается на насосах).
