Виды и особенности сеток для надежного армирования стяжки пола

Чем можно заменить сетку?

При конструировании тёплого водяного или электрического пола, сетку не редко меняют на специальные бобышки, которые бывают отдельными или смонтированными на полистирольном утеплителе, к ним крепятся нагревательные элементы.

Если позволяет время, то можно изготовить армирующее изделие своими руками из арматурных прутьев или металлического профиля. Для этого, прутья кладутся друг на друга, чтобы получилась решётка, и соединяются точечной сваркой или проволокой.

Для укрепления стяжки тёплых полов небольшой площади, допускается применять пансерную сетку от кроватей.

Чтобы получить ровную поверхность, при сооружении конструкции тёплого пола, рекомендовано производить армирование бетонной стяжки. Ведь в процессе нагрева, поверхность может растрескиваться, а наличие в «пироге» сетки препятствует этому. Кроме того, данное изделие делает пол более ровным и значительно увеличивает срок его службы.

В каких случаях необходимо осуществлять армирование стяжки

Армирование значительно снижает вибрационные и динамические нагрузки, прикладываемые к стяжке. Также армирование способствует усилению деформационных швов, предотвращая их расширение в процессе эксплуатации пола.

Выделяют несколько типов стяжек, выбор которых зависит от целевого их назначения, а также места формирования:

  • Черновая, укладка которой осуществляется на грунт либо на опорную плиту;
  • Стяжка, формируемая на плитах перекрытия;
  • Стяжка, формируемая для выравнивания основы, которая затем будет заливаться наливным полом;
  • Стяжка, сопровождающаяся укладкой теплоизоляции.

Армирование обязательно осуществляется при формировании черновой стяжки, а также в случае формирования многослойной стяжки с теплоизоляцией.

Черновая стяжка чаще всего устанавливается на немонолитной и подвижной основе, которая может растягиваться или деформироваться при усадке здания. В данной ситуации армирование способствует тому, что стяжка не деформируется вместе с основанием.

В остальных случаях стяжку формируют в том случае, если расчеты предполагают использование слишком большого количества материалов. Это невыгодно с экономической точки зрения и нагрузки, например, на плиты перекрытия.

В основном из бетона изготавливают готовые изделия: плиты перекрытия, жби колонны, блоки под фундамент.

Фиброволокно

Насыпные волокна вмешиваются в раствор на этапе его приготовления для устранения микротрещин и трещин. Фибра улучшает ударостойкость пола, но нагрузку на прогиб и растяжение не забирает. Фибра – россыпь мелких армирующих волокон (обычно длиной 6-20 миллиметров, но встречается металлическая фибра длиной до 60 миллиметров), которые равномерно располагаются в толще стяжки и улучшают ее характеристики.

Изготавливают фибру из полипропилена, металла, стекловолокна, базальта

Там, где важно не нагружать стяжку, применяют стекловолокно или полипропилен, полы с высокой проходимостью делают с металлом, для покрытий с воздействием агрессивных веществ и сложных атмосферных факторов берут базальт

Для замешивания раствора сначала смешивают все сухие компоненты и фибру, мешают до 5 минут в бетономешалке, позволив расслоиться скомканным волокнам и распределиться равномерно по составу. Потом доливается вода и мешается еще 10 минут, после чего раствор можно сразу использовать в работе, заливая по маякам.

Основные преимущества материала – облегчение технологии армирования, защита от трещин в процессе усадки, упрочнение всего слоя, повышение стойкости к истиранию и резким изменениям температур, увеличение показателей водостойкости, морозостойкости, возможность комбинирования с другими материалами для достижения наилучшего результата.

Стальное усиление

Обеспечивает наиболее прочное покрытие, целесообразно для автобоксов, складских помещений, промышленных цехов. Сетку связывают из стальных стержней диаметром 8-12 миллиметров, большие используют реже. Чаще всего делают ячейки с размерами 100 на 100 миллиметров, но параметр может варьироваться. Решетку сваривают/вяжут проволокой на объекте или вне объекта с последующей доставкой, располагают слой арматуры снизу и заливают.

Диаметр прутков и размер ячеек просчитывают на этапе проектирования здания, ориентируясь по нагрузкам и технологическим особенностям конструкции, способности выдерживать динамические и статические воздействия.

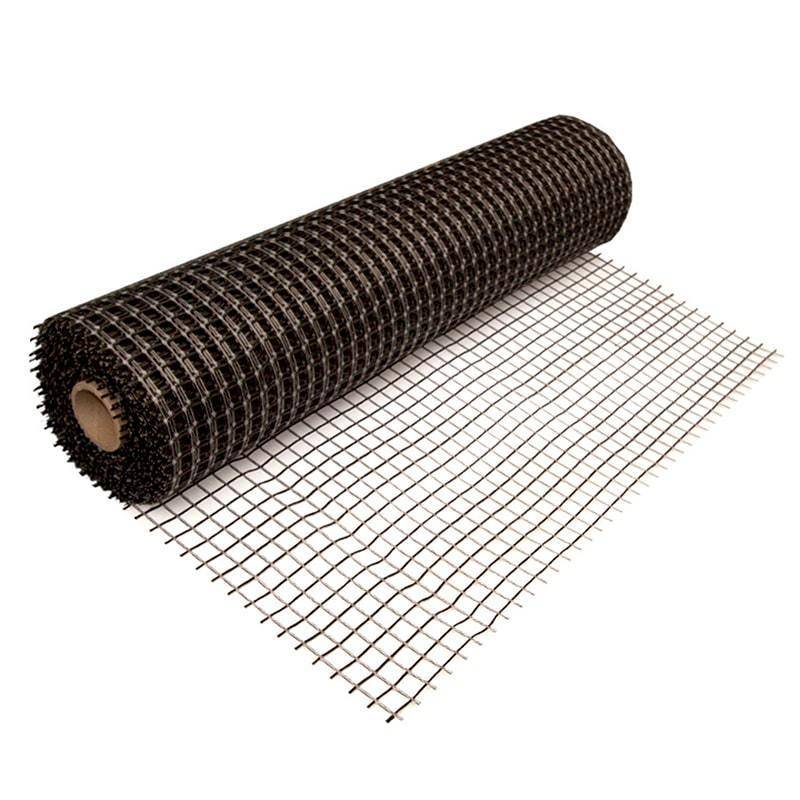

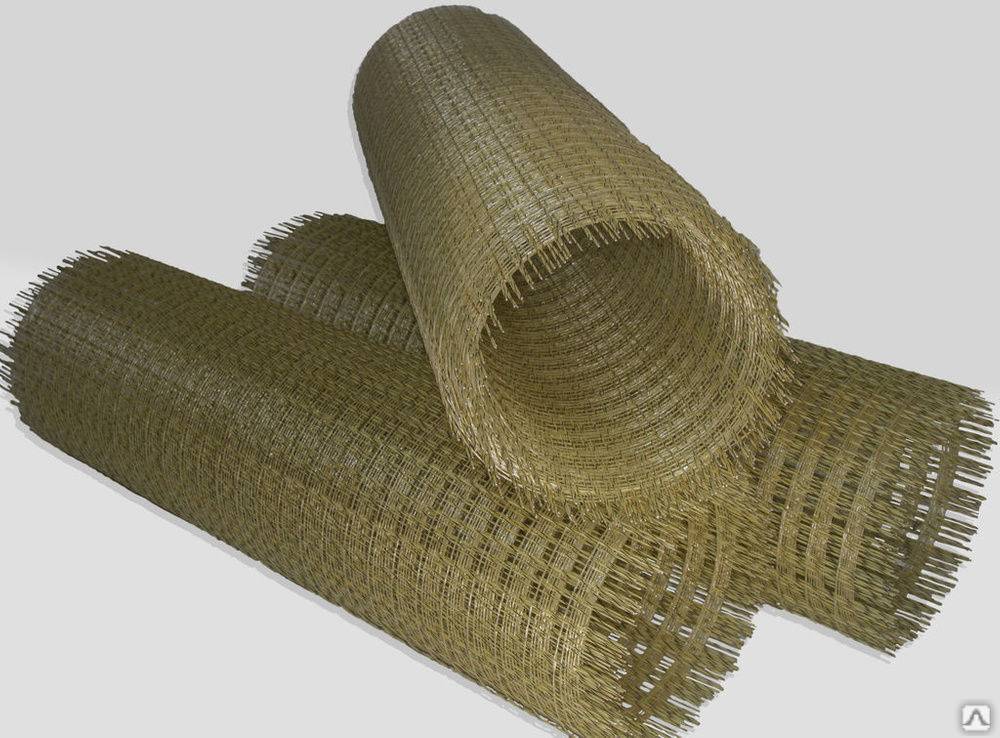

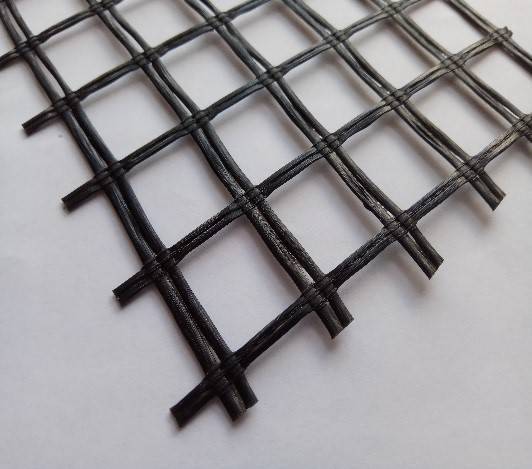

Композитное армирование

Используется аналогично стальным сеткам, чаще в полусухих и сухих стяжках, после согласования с застройщиком. Материал очень прост в работе, композитное армирование не боится коррозии, долго служит, может конструироваться где угодно, легко доставляться на объект. Снижает вес перекрытий, повышает прочность и гибкость конструкции.

Металлическая сетка

Это каркас из стальной проволоки (или прутьев), перпендикулярно расположенной по отношению друг к другу и закрепленной различным способом (с помощью сварки, резки, скручивания) с образованием ячеек правильной формы.

Виды и особенности сеток для надежного армирования стяжки пола

Металлическая армирующая сетка

Металлическая армирующая сетка для стяжки

Не всегда стяжка выполняется с использованием армирующей сетки. Но существуют несколько обязательных условий для ее применения:

  • черновая стяжка (из-за большой усадки основания);
  • стяжка тонким слоем (для избегания растрескивания);
  • стяжка многослойная с термоизоляционным эффектом (для экономии материала и снижения нагрузки);
  • монтаж «теплого» пола;
  • стяжка пола в помещении, где планируется большая нагрузка.

Виды и особенности сеток для надежного армирования стяжки пола

Стяжка пола с применением металлической армирующей сетки

Выпускаются металлические сетки для стяжки в основном в листах (0,5х2 м, 1,5х2 м), так как скрутить в рулон толстую проволоку (более 2,5 мм) не представляется возможным. Стандартные размеры ячейки: 100х100 мм, 150х150 мм, 200х200 мм, в зависимости от фракции бетонного наполнителя. По всей проволоке есть насечки на расстоянии 2-3 мм друг от друга. Они выполняют роль сцепки с раствором бетона.

При выборе армирующей сетки для стяжки обращайте внимание на сварные соединения между проволокой в ячейках. Некоторые недобросовестные производители скрепляют сваркой через 1-2 ячейки, а не каждую, это отразится потом на качестве заливки стяжки, и на прочности всего основания

Популярные статьи  Какие обои сделают спальню красивой и уютной

Плюсы металлической армирующей сетки

  • надежная стяжка напольного покрытия;
  • повышает устойчивость фундамента и стен к механическим нагрузкам, увеличивает срок службы укрепленной конструкции;
  • армированная металлической сеткой штукатурка надежно держится на стене и не растрескивается;
  • противостоит вибрации и усадке здания;
  • идеально подходит для оштукатуривания металлических поверхностей — просто приваривается к основанию;
  • повышенная жесткость позволяет сэкономить на крепеже.

Недостатки металлической армирующей сетки

  • Ржавеет (коррозия) на сварных точках, коррозия в щелочной среде бетона;
  • Высокая теплопроводность (40 вт/м2) является «мостиком холода»;
  • Низкая адгезия (сцепление с раствором) без пропитки;
  • Большой вес металлической сетки (от 2,21 кг/м2.);
  • Сетка при транспортировке спутываются, точечная сварка не выдерживает;
  • Травмоопасна, острые углы сетки травмируют руки рабочих;
  • Сложно армировать различные разно-размерные  стеновые материалы (кирпичи, блоки);
  • Не подходит для армирования тонких швов (клеевой р-р, клей) для ячеистых блоков;
  • Металлическая сетка «пружинит», трудно уложить на ровную поверхность;
  • Создает / экранирует магнитные поля (в зависимости от конструкции и условий, может влиять на качество беспроводных соединений, мобильной связи и т.д.);
  • Большая цена;
  • Проводник электричества.

Разновидности металлической сетки

Подразделяется металлическая сетка на такие подвиды:

  • Сварная;
  • Рабица;
  • ЦПВС (цельнометаллическая просечно-вытяжная сетка);
  • Тканная.

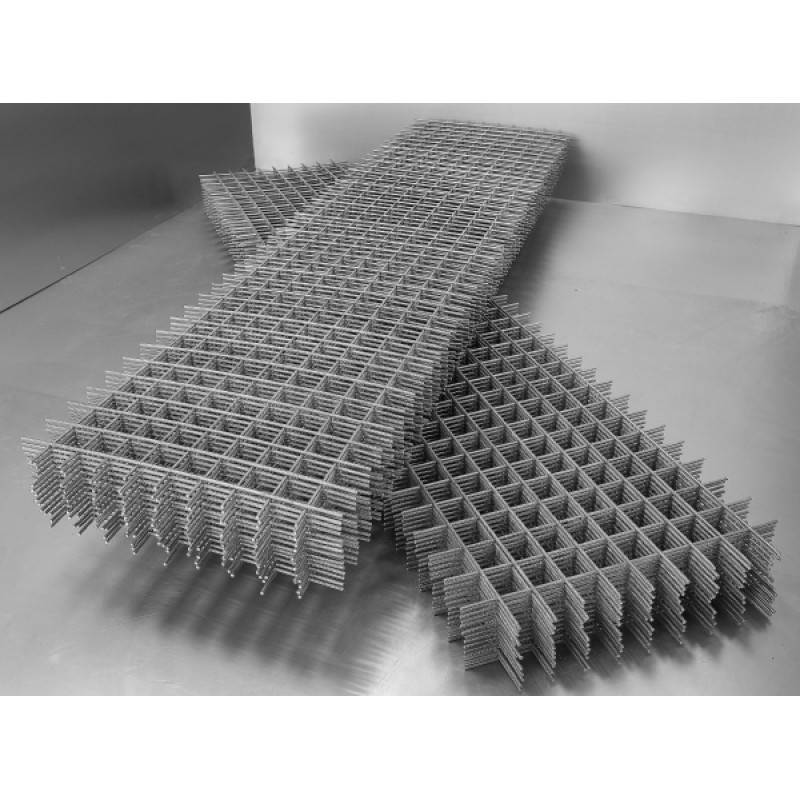

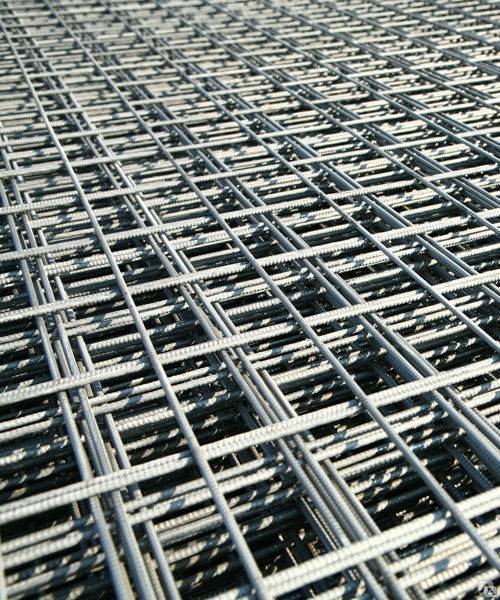

Сварная — образована путем сваривания арматуры или толстой проволоки. Применяется для заливки фундаментов, стяжки.

Виды и особенности сеток для надежного армирования стяжки пола

Типы сварной сетки

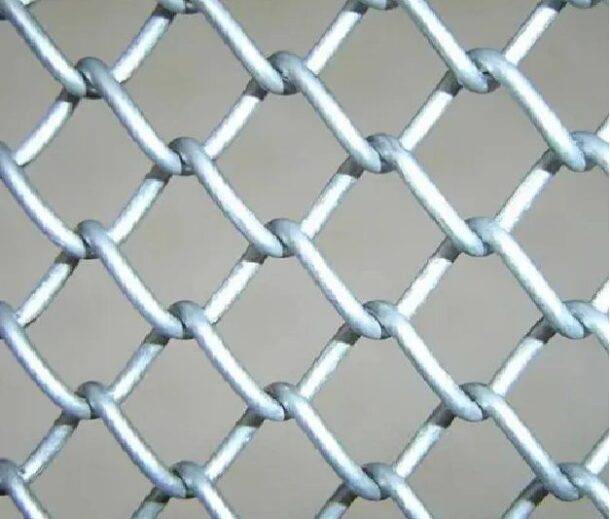

Рабица — самый популярный вид сетки (пользуется большим спросом при устройстве заграждений), для штукатурки стен применяется очень редко, в основном — для укрепления кирпичной кладки.

Виды и особенности сеток для надежного армирования стяжки пола

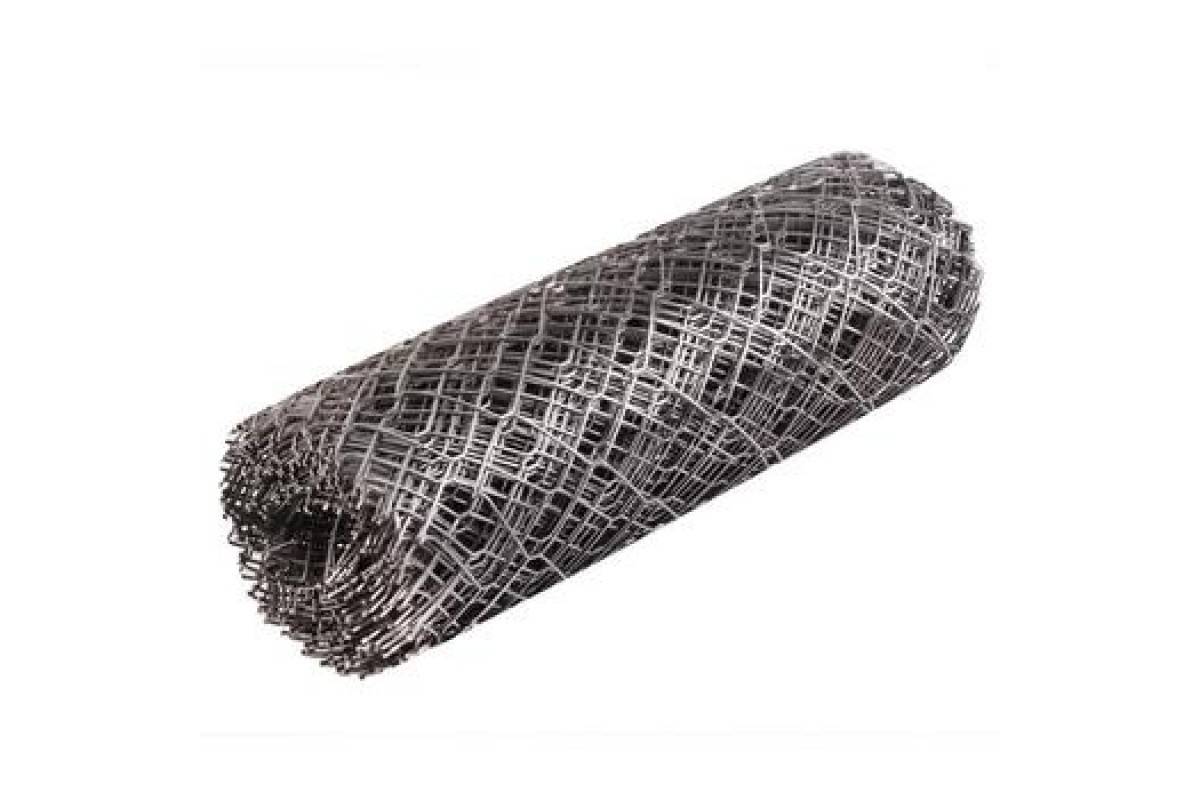

Сетка-рабица

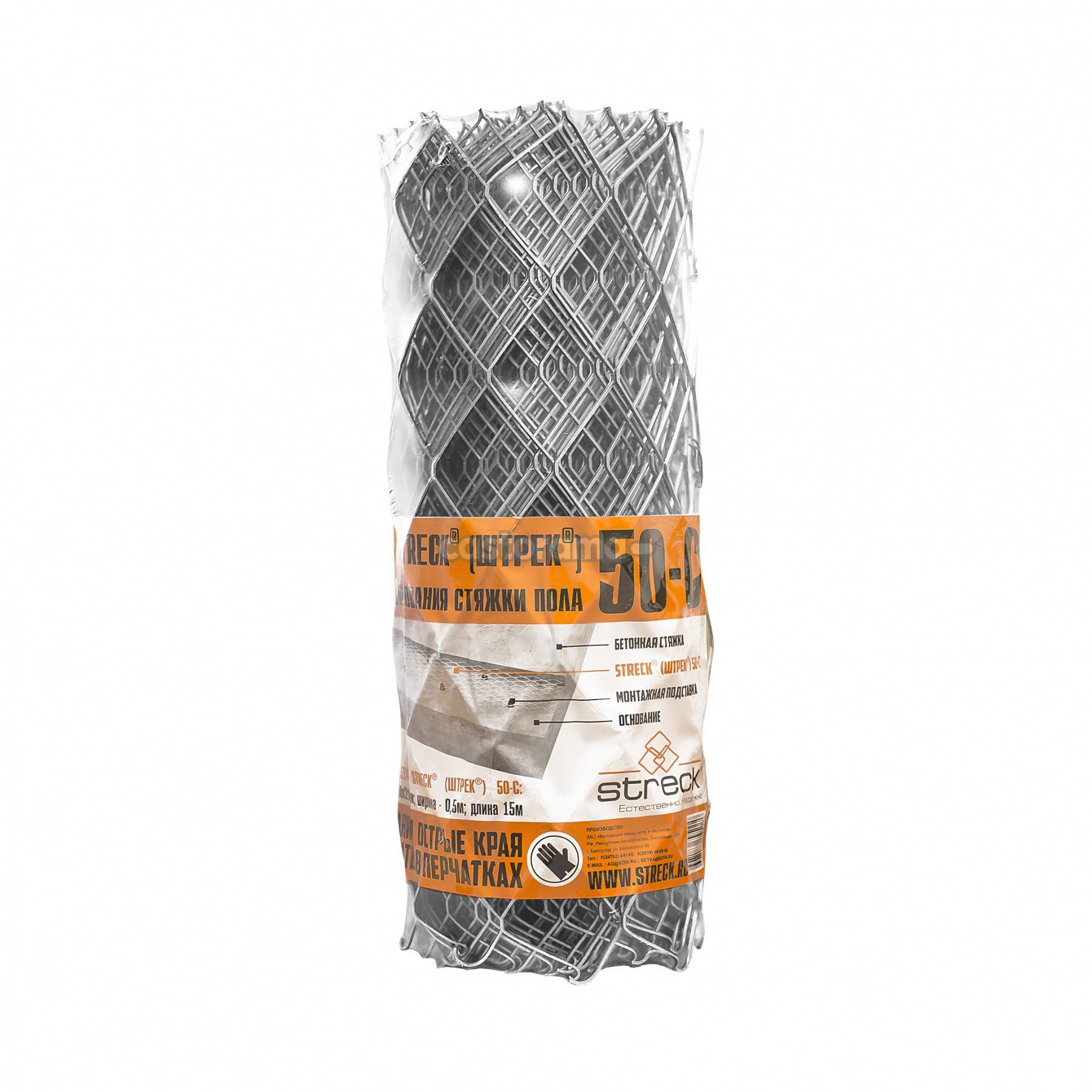

ЦПВС — получена прорубанием отверстий в цельном листе оцинкованной стали и растягиванием для получения нужных ячеек на специальном пресс-автомате. Максимальная толщина листа до 2 мм. Это очень прочный профессиональный материал для армирования нового поколения. В строительстве применяется для армирования любых поверхностей (оштукатуривание стен, под кафель, теплоизоляцию и тд.), а также заборов, вольеров для домашней живности, предметов интерьера и во многих других отраслях.

Виды и особенности сеток для надежного армирования стяжки пола

Цельнометаллическая просечно-вытяжная сетка

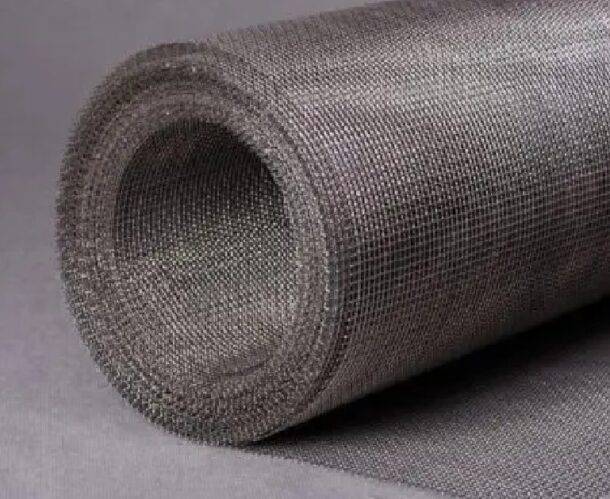

Тканная — получена путем переплетения очень тонкой проволоки (оцинкованной, нержавеющей, реже из цветного металла) одинакового диаметра с формированием маленьких ячеек размером от 1х1 мм.

Виды и особенности сеток для надежного армирования стяжки пола

Тканная металлическая сетка

Применяется для укладки штукатурки тонким слоем на ровных поверхностях стен.

Стоимость материала

Армирование стяжки пола — это достаточно выгодная операция. Домашний мастер может рассчитывать на следующие финансовые издержки:

  •  для армирования стяжки — цена начинается от 77 р/шт. (50х50 мм);
  • для армирования бетона – цена начинается от 140 р/шт. (100х100 мм). Примерно по такой же стоимости доступна сетка ВР 5 100х100, вес м²90 кг;
  • металлическая для армирования бетона – цена начинается от 450 р/шт. (150х150/200х200 мм).

Сетка для армирования стен, стяжек и прочих работ до использования должна храниться в крытом помещении. Рулоны складируют ярусами, секции – штабелями, перекладывая каждый слой деревянными прокладками 30 мм толщиной.

Преимущества армирования стяжки пола пластиковой сеткой показаны в видео:

Теплые полы

При создании встроенного отопления обязательно выполняют бетонный армированный пол. Это требование заложено в СНиПах и основано на многолетнем опыте эксплуатации. Теплому полу нужно обустройство надежного слоя теплоизоляции, в качестве которого обычно выступают пенополистирольные плиты. На них выкладывают элементы нагрева, потом заливают раствором.

Такие покрытия постоянно испытывают воздействие перепадов температур, поэтому в них должны быть армирующие элементы (не обязательно со сложным типом укрепления), защищающие от распространения трещин. Лучший выбор в таком случае – комбинированное армирование с использованием фибры и полипропиленовой либо стальной сетки.

Виды стяжки

Стяжка под теплые полы бывает нескольких видов:

  1. 1.    Цементно-песчаная или бетонная стяжка. Готовят ее из равных пропорций песка и цемента, добавляя небольшое количество клея ПВА. В цементную стяжку обычно помещают систему трубопроводов водяного теплого пола с тем, чтобы защитить ее от механического воздействия.
  1. 2.    Сухая стяжка с применением сыпучих материалов и сухих смесей, специально разработанных для теплых полов. Ее монтируют в следующем порядке: на бетонное основание укладывается гидроизоляционный материал – полиэтиленовая пленка, а на нее насыпается слой керамзита и по верху – листы ГКЛ.

В последнее время все чаще при укладке теплого пола стали использовать сухую стяжку, причем как профессионалы, так и любители усовершенствовать свое жилье. Это удобнее, проще и быстрее. Устройство сухой стяжки в значительной степени ускорит процесс укладки пола. Читайте нужна ли подложка под теплый пол.

Перед тем как выбрать сухую стяжку под теплый пол, нужно обозначить все ее плюсы и минусы относительно бетонной стяжки, чтобы быть уверенным в своем выборе или же избрать другой способ заливки:

  • в отличие от монтажа бетонной стяжки, который требует опыта, знаний и навыков, сухую стяжку может сделать человек без специальной подготовки;
  • сухую стяжку можно выполнить в несколько этапов, не торопясь, цементная же заливка требует обработки большой поверхности за короткий период времени, в противном случае раствор загустеет и станет непригодным для работы;
  • по песчано-цементной стяжке можно будет ходить только через 4 недели, после ее полного высыхания, а сухая стяжка позволяет продолжать ремонт в помещении практически сразу;
  • используемый при сухом обустройстве пола керамзит является хорошим тепло- и звукоизолятором, в отличие от бетона;
  • в сыпучий слой кроме системы теплого пола можно поместить и коммуникации, и электропроводку.

Минусы сухой стяжки:

  • сухая засыпка является хорошей средой для размножения грызунов и насекомых;
  • при образовании протечки влага остается внутри пола и не исключено появление запаха плесени, тогда пол придется полностью переделывать;
  • стяжка с использованием ГКЛ не сможет выдержать дополнительные перегородки в помещении из блоков или кирпича: она продавится и в результате пол будет волнообразным.
Популярные статьи  Организация освещения интерьера квартиры: точечный свет и подсветка

Чтобы стяжка под теплый пол получилась качественной, нужно учитывать некоторые особенности и правила укладки:

  1. Выполняя монтаж обогревательной системы, перед заливкой раствора обязательно нужно очистить поверхность от строительного мусора, пыли и грязи, в противном случае раствор, затвердев, может отслоиться полностью от основания.
  2. Укладка стяжки начинается от стен, противоположных к входу. В стяжке делают маленькие отверстия (4-5 см). Это обеспечит прочное соединение новой стяжки с нижним основанием, а также быстрое высыхание поверхности.
  3. Оптимальная толщина бетонной стяжки – 3-5 см.

    Если сделать слой толще 5 см, то пол будет нагреваться слишком медленно, а если тоньше 3см – покрытие может перегреться и потрескаться. В том случае, когда нужна более тонкая стяжка, скажем 2 см, в раствор нужно добавлять пластификатор или использовать самовыравнивающиеся смеси.

  4. Чтобы пол не деформировался и не растрескался под влиянием температурных расширений, вдоль стен и около дверей рекомендуется применить деформационные швы, уложив компенсаторную полосу из пенополиуретана.
  5. При устройстве сухой стяжки засыпка должна быть абсолютно сухой. Для обеспечения плотной консистенции стяжки размер частиц не должен быть более 5 мм. Между листами ГКЛ и используемой засыпкой не должно оставаться пустое пространство.

Первый запуск системы обогрева (через месяц со дня заливки стяжки) производится в двух этапах:

  • первый этап – постепенное увеличение температуры в системе с минимального значения до максимального (в течение первых 7 дней);
  • второй этап – постепенное снижение температуры в обогревательной системе с максимальной и до минимальной (в течение следующих 7 дней).

Соблюдение вышеуказанных рекомендаций по укладке стяжки, грамотное проведение испытаний и правильный запуск системы теплых полов позволят пользоваться много лет ровным и теплым напольным покрытием.

Металлическая сетка для стяжки: армирование бетонной и цементной стяжки

Применяется два основных вида стяжки: бетонная и цементно-песчаная. Армирование стяжки пола выполняется с помощью металлической сетки. Саму сетку закрепляют на монтажных подставках, которые заранее устанавливаются на основании. При устройстве отсыпного основания, одного слоя сетки недостаточно. Нужно использовать дополнительный слой сетки, он укладывается внутри подушки из керамзита. Сетка для стяжки пола с ячейками 10×10 мм или 15Х15 мм, толщина стальной проволоки должна быть 4 мм.

Для качественного армирования бетонного покрытия нужно правильно уложить металлическую сетку, проконтролировать, чтобы она была в слое бетона, и не касалась чернового пола.

Перед тем как приступить к укладке сетки, необходимо подготовить основание, очистить поверхность от мусора, грязи, пятен от краски т.д. Для лучшего сцепления бетона с основанием наносим грунтовочную смесь на подготавливаемую поверхность. Далее устанавливаем по верхней границе будущей стяжки «маячки» из дерева или металлического профиля. Расстояние между «маяками» необходимо принимать на 30-40 см меньше длины самого правила, которым вы будете стягивать раствор, но не более 1,5-2 метра.

Для лучшей звукоизоляции укрепляем к стене несколько слоев пенофола. И укладываем сетку для армирования стяжки. Смесь поочередно заливают в расстояние между «маячками» и выравнивают правилом. Через полчаса раствор затирают и дают высохнуть. Для избегания пересыхания и образование трещин, на протяжении трех дней необходимо поверхность смачивать водой. Через неделю можно убрать «маячки». Пустоты заделываются раствором, для лучшего сцепления предварительно нужно нанести грунтовку. Дать на протяжении месяца хорошо высохнуть. Вот и армированная основа под напольное покрытие готова.

Рекомендуемая температура для производства работ должна быть примерно 20⁰С. В помещении при укладке не должно быть сквозняков. И, конечно, желательно армированную стяжку одного уровня (помещения) закончить за один день.

Особенность процедуры армирования

Все участки сетки должны быть скрыты под стяжкой для избежания коррозии

Процедура армирования улучшает качество стяжки покрытия, усиливает его плотность и продлевает срок службы. Нагрузки начинают распределяться равномерно по поверхности пола от стоящей мебели и во время хождения по нему людей.

Перед армированием необходимо изучить инструктаж и соблюдать его этапы и правила. Для укрепления стяжки в заливочную смесь добавляют пластификаторы для равномерного распределения раствора.

Основные правила:

  • сетку делают в самой толще слоя бетона, а не на черновых полях;
  • сетки в ячейках изготавливают таким образом, чтобы они не тормозили заливку бетона;
  • нельзя допускать попадания грязи в ячейки;
  • для предотвращения коррозии все элементы утапливают в стяжке, чтобы они не выступали за поверхность.

Назначение арматурной сетки внутри стяжки

В приложении Б строительного норматива СП29.13330, являющегося основным документом, как для профессиональных, так и индивидуальных застройщиков, приведены термины для конструкций пола:

  • гидроизоляция – сплошной пленочный слой, отсекающий грунтовые/сточные воды;
  • пароизоляция – пленка или мембрана, расположенная под стяжкой или утеплителем, отсекающая водяные пары, которые могут проникнуть в конструкцию пола с нижнего этажа или подполья;
  • грунтовое основание – уплотненная почва, на которую укладывается подстилающий слой (имеется только в конструкции пола по грунту);
  • звукоизоляция – защищает от структурного и/или воздушного шума снизу;
  • теплоизоляция – снижает теплопотери в конструкции пола;
  • подстилающий слой – распределяет нагрузки на грунт в соответствующей конструкции пола;
  • покрытие – эксплуатируемая часть конструкции, изготавливаемая из декоративных материалов;
  • стяжка – маскирует коммуникации, обеспечивает уклон для водостока, выравнивает плитное перекрытие, обеспечивает регулировку финишного покрытия по вертикали, всегда расположено под ним;
  • прослойка – упругая постель для покрытия или жесткая связь облицовочного материала с основанием.
Популярные статьи  Особенности выполнения шлифовки стяжки пола

Виды и особенности сеток для надежного армирования стяжки пола

В пункте № 8 этого же нормативного документа озвучены требования к стяжкам:

  • толщина 2 см минимум по плитам перекрытия при использовании пескобетона (смесь песка и цемента) без разделительных слоев;
  • толщина 4 см минимум из аналогичного материала при наличии в конструкции, хотя бы одного разделительного слоя (утеплитель или акустический материал);
  • толщина 4,5 см + толщина труб при укрытии инженерных систем (контуры теплого водяного пола, канализация, ХВС/ГВС, отопление), размер берется от верхней поверхности коммуникаций.

Существует несколько технологий изготовления рассматриваемого слоя конструкции, поэтому:

  • армирование стяжки пола производится только при выполнении мокрой и полусухой технологии (когда не соблюдена терминология, фактически изготавливается жесткий подстилающий слой);

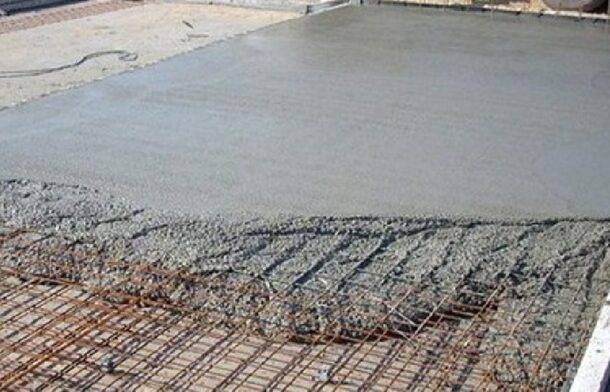

    Сетка внутри мокрой стяжки.

  • сухая стяжка и наливной пол не армируются;
  • при создании уклона и укрытии инженерных систем допускаются исключительно стяжки монолитные из ЦПС с проектной прочностью 15 МПа и товарных бетонов, не ниже В12,5 класса;
  • если в качестве напольного покрытия планируется наливной пол, класс бетона увеличивается до В15, прочность сжатия сухой смеси ЦПС до 20 МПа;
  • аналогичные требования к материалам предусмотрены для пирога пола с шумовиброизоляцией и утеплителем;
  • допускается применение легких бетонов класса В5 и выше, поризованного ЦПС с прочностью сжатия от 5 МПа.

Основными требованиями к жесткому подстилающему слою являются:

  • толщина от 1 см;
  • защитный слой от 2 см;
  • арматура 5 – 18 мм по расчету класса А400, А500 либо В500;
  • процент армирования минимум 0,1;
  • расположение стержней в сетках поперечное и продольное, в нижней части конструкции (зона растяжения);
  • при использовании фибры процент армирования снижается до 0,0025%.

Виды и особенности сеток для надежного армирования стяжки пола

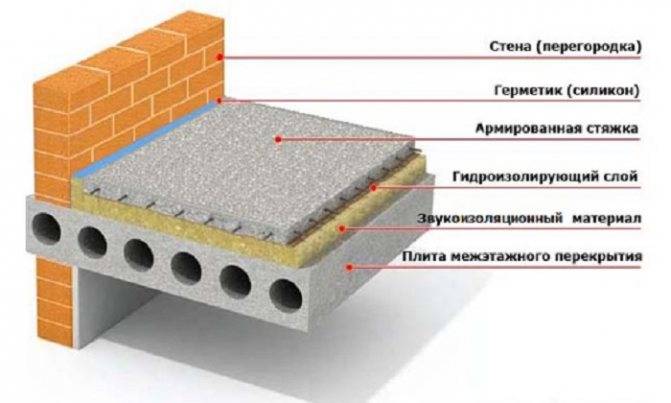

Схема утепленной стяжки пола по плитам перекрытия.

При этом проектировщики либо ориентируются на Руководства по конструированию еще советских времен, либо объясняют целесообразность перерасхода бюджета строительства отсутствием усадок конструкционного материала и раскрытия трещин.

Технология монтажа

При сооружении тёплого пола с укладкой армирующей сетки, важно правильно производить её монтаж. При заливке большой площади, допустима укладка внахлёст, а соединяются изделия проволокой

При нестандартной поверхности со ступенями или переходами, требуется повторять рельеф основания

При заливке большой площади, допустима укладка внахлёст, а соединяются изделия проволокой. При нестандартной поверхности со ступенями или переходами, требуется повторять рельеф основания.

Сетка монтируется на крепёжные изделия в подвешенном виде, на расстоянии 2 см от черновой основы.

Видео

Армирование фундамента УШП / Сетка для водяного теплого пола. Часть 18

Смотрите это видео на YouTube

Подготовительные работы

При наличии готового основания, его требуется выровнять и заделать неровности. Затем уложить полиэтиленовую плёнку для гидроизоляции, и теплоизоляционный слой. По периметру, помещение нужно проклеить демпферной лентой, для компенсации температурных деформаций.

Перед началом процесса заливки стяжки по грунту, необходимо подготовить «пирог» — гравий и песок, слой теплоизоляции и гидроизоляции. И лишь потом, делать монтаж кладочной сети и заливать раствор.

Если армирование производится на отсыпное основание, то следует сделать два слоя армирования.

Укладка сетки

Важным моментом при армировании является правильное размещение сетки. Кладётся она на небольшой высоте от основы. Определяется данная высота с учётом толщины стяжки тёплого электрического или водяного пола, и диаметра прутьев сетки.

Для создания промежутка между основой и арматурой, под неё можно подкладывать деревянные брусочки, кусочки кирпича или металлопрофиль. Нужно, чтоб эти подставки давали возможность раствору проникнуть под элементы нагрева.

Армирование должно размещаться в нижней третьей части бетонного слоя. Подставки следует укладывать в места, где происходит пересечение прутьев.

Чтобы облегчить процесс монтажа, можно купить готовые приспособления для подставки, которые имеют форму корон, стоек или стульчиков. Кладутся полосы изделия внахлёст 10 см, с отступом от стен около 2 — 3 см.

Процесс укладки композитной конструкции или из пластика, иной:

  • после обустройства «пирога» производится заливка 1/3 части раствора и его выравнивание;
  • затем, поверх кладётся сетка, она вдавливается в слой стяжки;
  • сверху укладывается кабель или трубы водяного тёплого пола, и заливаются оставшимся раствором, поверхность ровняется по установленным заранее маячкам.

Пластиковые и композитные вида сеток можно класть прямо на трубы водяной системы, но есть риск возникновения пустот при заливке.

Крепление нагревательных элементов

Самым простым способом закрепить контур водяного тёплого пола или кабель к сетке — использовать хомуты.

Можно производить фиксацию с помощью крепёжной ленты или проволоки, но вариант с хомутами более удобный и практичный.

Особенности армирования

Есть единые правила, которые нужно соблюдать при армировании тёплых водяных или кабельных полов:

  • не зависимо от вида армирующего материала, чтобы увеличить прочность и эластичность раствора из цемента и песка, в него рекомендовано добавлять пластификаторы;
  • запрещено касание изделия с черновым покрытием, оно должно быть внутри растворного слоя;
  • недопустимо, чтобы сетка была грязная;
  • нельзя, чтобы элементы армирования выступали на поверхности стяжки.

Кроме того, прежде чем приступать к работе, следует ознакомиться с сопроводительной документацией, приложенной к армирующей продукции.

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Виды и особенности сеток для надежного армирования стяжки пола
65 Идей угловых ванн в интерьере всё о существующих видах, размерах и формах
