Как самостоятельно поменять канализацию в квартире?

Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

  • непременно соблюдать величину наклона трубопровода;
  • минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

Общие сведения

Правила, которые необходимо учитывать при монтаже канализации. Для верной подготовки необходимых элементов во время установки канализации, нужно разобраться в основных принципах работы системы. Для начала необходимо учитывать угол наклона, для поддержания давления в центральном стояке выше окружающего. Если баланс давления будет нарушен, то запахи из трубы могут проникнуть в квартиру, либо накопленные стоковые газы будут способствовать выталкиванию нечистот из сифона.

Для чего необходим угол наклона. Уклон канализационных труб должен соответствовать нормам, чтобы обеспечить самотек стоков к стояку. Если слишком увеличить уклон труб, то вода будет транспортироваться с большой скоростью, грязь с силой будет ударяться о стенки труб, оставляя отложения.

Наклон напрямую зависит от сечения используемой трубы:

  • 1.для труб с сечением в 50 миллиметров угол будет равен 30 миллиметрам на метр погонный трубы.
  • 2.если трубы, имеют диаметр 110 миллиметров, то уклон составит 20 миллиметров на метр погонный.
  • 3.при ста шести десятимиллиметровых трубах уклон равен 8 миллиметрам на метра погонный.
  • 4.Если сечение трубы 200 метров, то угол наклона равен 7 миллиметрам на метр погонный.

На время проведения работ, стоит предупредить соседей по стояку о предстоящих неудобствах, ведь надо будет отключать воду. Лучше привлечь сантехников для перекрытия воды в подвале, чтобы наверняка обезопасить себя от возможного затопления.

Монтажные работы следует проводить в будни в рабочее время, когда жильцы отсутствуют дома.

Как обезопасить квартиру от возможной утечки воды. Иногда соседи забывают, что пользоваться канализацией нельзя, поэтому могут возникнуть чрезвычайные ситуации.

Как закрепить центральный стояк. Если тщательно установить верхнюю часть стояка, то это половина успеха в оборудовании всей канализационной системы.

Фиксируя канализационный стояк, стоит соблюдать следующие правила:

  • 1.Под потолком с двух сторон стояка установить костыли, имеющие диаметр от 12 миллиметров.
  • 2.Зафиксировать костыли стоит, применяя раствор, либо с помощью шпилек, оснащенных цангой из металла.
  • 3.Полухомутами укрепить центральную трубу.

Под полухомутами следует проложить уплотнительные прокладки. Шпильки устанавливаются в проушины, поэтому специально для этого сверлят дырки. Все скобы скрепляются со шпильками на гайки. Гайки утягивают по очереди, во избежание давления на трубу сбоку.

Стояк крепят к стене, используя несколько хомутов и скоб. Если между стеной и стояком нет пространства для хомута, то в стене проделывают канавку.

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Как самостоятельно поменять канализацию в квартире?

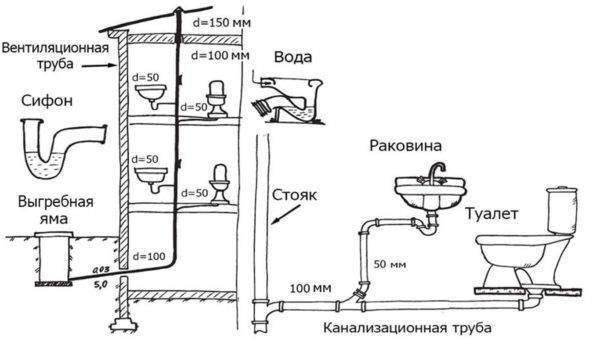

Схема, показывающая основные элементы внутренней канализационной сети

  1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
  2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Как самостоятельно поменять канализацию в квартире?

Вывод фановой трубы

  1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
  2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Как самостоятельно поменять канализацию в квартире?

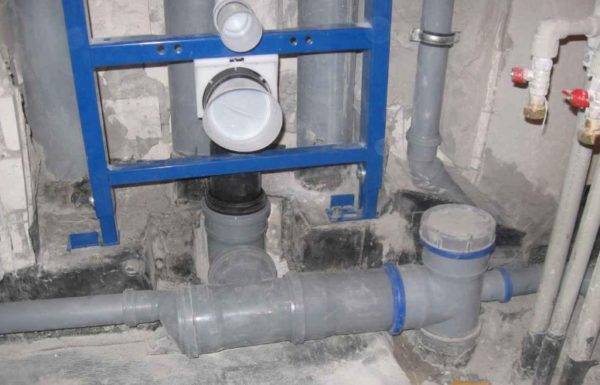

Узел подключения к унитазу с отводами и ревизией

  1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Как самостоятельно поменять канализацию в квартире?

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

Иллюстрация Монтажная операция
Как самостоятельно поменять канализацию в квартире? Обрезка трубы.

Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера.

Как самостоятельно поменять канализацию в квартире? Снятие фаски.

Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора.

Как самостоятельно поменять канализацию в квартире? Подготовка раструба.

В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов.

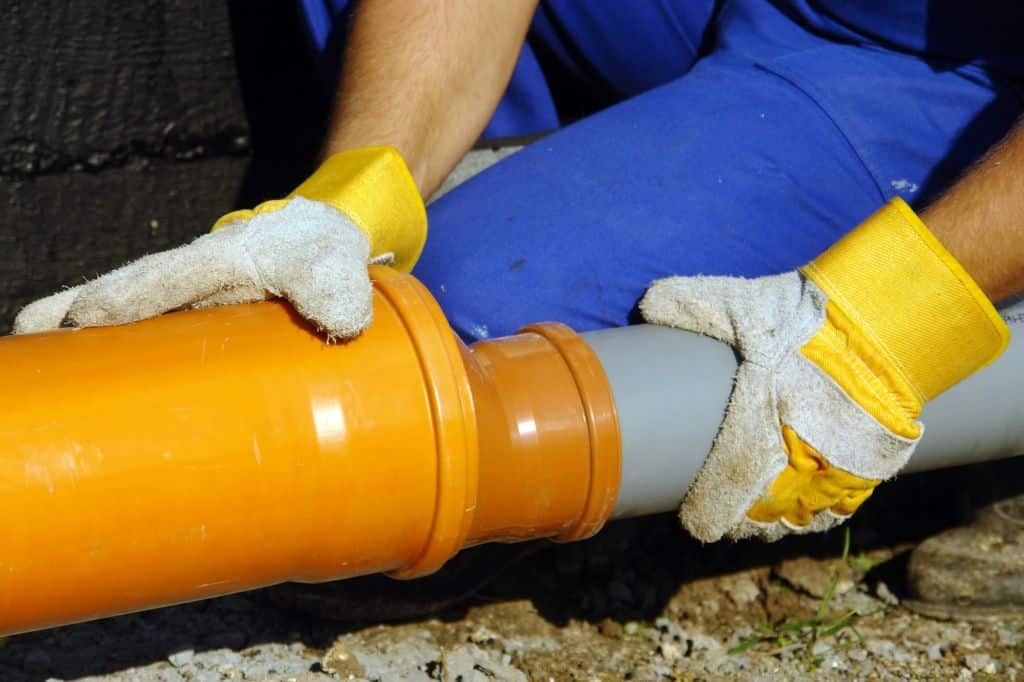

Как самостоятельно поменять канализацию в квартире? Соединение труб.

Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении.

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

Как самостоятельно поменять канализацию в квартире?

Скрытая прокладка канализации в штробах

Как самостоятельно поменять канализацию в квартире?

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Как самостоятельно поменять канализацию в квартире?

Подключение унитаза с помощью гофры

  1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Как самостоятельно поменять канализацию в квартире?

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

  1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Как самостоятельно поменять канализацию в квартире?

Подключение раковины с сифоном и гофрой

  1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
  2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Как самостоятельно поменять канализацию в квартире?

Узел подключения стиральной машины

Способы устранения

Как самостоятельно поменять канализацию в квартире?

Самый удобный и надежный способ — замена проблемного элемента. Ремонт ПВХ трубы канализации требует много времени и использования дополнительных материалов. Однако, если других способов нет, приходится решать вопрос доступными средствами.

Первым шагом станет определение места протечки. Это основной момент, от которого зависит способ устранения проблемы. Если течь на стыке деталей, придется менять поврежденный элемент. Разрушение стенок можно исправить без замены дефектного элемента. Как правило, если треснула труба пластиковая канализации в квартире ремонт производят щадящими методами. Элемент можно закрепить пластырем, хомутом, обмотать изолентой или скотчем. Этот вариант подойдет только для безнапорных систем. Каналы, прошедшие подобный ремонт, не должны испытывать никаких механических нагрузок.

Если трещина слишком велика, а ее края загнуты внутрь, придется делать замену. Для этого понадобится проходная муфта и запасная деталь.

  • участок поврежденной линии вырезают болгаркой или ножовкой с мелким зубом;
  • дефектный элемент аккуратно извлекают из раструба;
  • вставляют новую деталь;
  • на свободный конец линии целиком надевают проходную муфту;
  • в раструб вставляют отрезок трубы так, чтобы края оказались соединены;
  • проходную муфту сдвигают в сторону, чтобы соединение оказалось внутри нее.

Более сложным случаем считается ремонт трубы канализации в стяжке. Нет возможности точно установить тип повреждения, доступ к поверхности детали отсутствует. Обычно проблемы возникают из-за температурного расширения пластика. Стяжка фиксирует поверхность, а материал стремится изменить свои размеры. В результате в нем возникают разрушающие напряжения. В этих случаях приходится разбивать слой стяжки и менять поврежденный элемент канализации. При повторной заливке необходимо обеспечить полость для свободного движения детали при нагреве или остывании. Это обеспечит ее сохранность и долговечность.

№3. Поливинилхлоридные (ПВХ) канализационные трубы

Для обустройства внутренней канализации ПВХ-трубы считаются чуть ли не самым подходящим вариантом. В процессе производства к поливинилхлориду добавляют некоторые другие вещества, в составе которых стабилизаторы и полимеры. Из разогретой массы формируют элементы требуемой формы.

ПВХ-трубы могут быть двух видов:

  • трубы из пластифицированного ПВХ (PVC) имеют хорошую эластичность и невысокую прочность;
  • трубы из непластифицированного ПВХ (PVC-U) получаются более жесткими и устойчивыми к агрессивному воздействию.

Конечно, лучше применять непластифицированный ПВХ, но на практике используются оба вида труб. Диаметр изделий колеблется от 2 до 20 см.

Основные преимущества:

  • доступная цена;
  • небольшой вес;
  • простота монтажа. Отдельные участки труб соединяются муфтами и соединительными кольцами – все обходится без сварки;
  • низкий температурный коэффициент расширения. При кратковременном или постоянном повышении температуры стоков трубы не будут провисать;
  • достаточная прочность и долговечность до 50 лет;
  • достаточная устойчивость к ультрафиолетовым лучам, так что некоторые участки труб можно не бояться пускать по открытой поверхности;
  • устойчивость к коррозии и некоторым агрессивным веществам;
  • благодаря гладкой внутренней поверхности со временем стенки не заиливаются

Минусы:

  • ограниченный температурный диапазон эксплуатации. При постоянном воздействии отрицательных температур трубы становятся хрупкими и теряют герметичность, а при постоянном воздействии температур выше +60…+700С материал способен деформироваться и также теряет целостность;
  • недостаточная огнестойкость;
  • внутренние стенки ПВХ-труб более гладкие, чем у чугуна, но со временем на них все равно будет появляться налет. К тому же, с годами внутренний диаметр изменяется. В результате воздействия высоких температур круглое сечение трансформируется в эллипсовидное, а это ухудшает пропускную способность и способствует возникновение течи;
  • некоторые агрессивные вещества, содержащиеся в стоках, все же могут привести к постепенному разрушению труб.

Для обустройства внутренней канализации из ПВХ труб используются соответствующие соединительные элементы. В их числе колено, предназначенное для поворота трубопровода под углом от 20 до 87 градусов, тройник для обустройства разветвлений, крестовина для соединения четырех труб, и редукция для соединения участков труб разного диаметра.

Демонтаж старой системы

Как самостоятельно поменять канализацию в квартире?

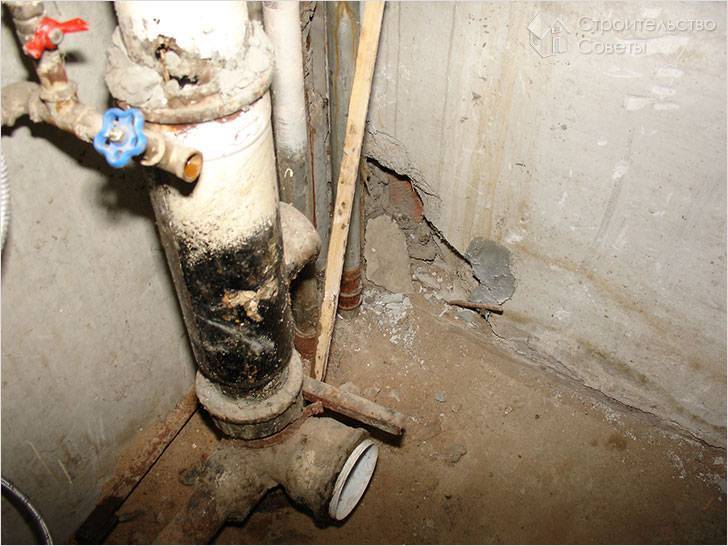

Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:

  1. Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.
  2. Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.

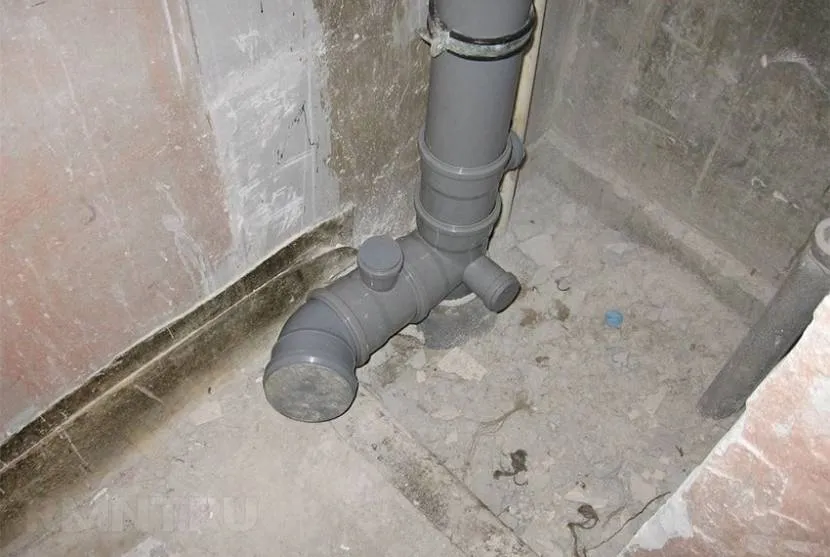

  3. В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
  4. Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.

Закончив установку стояка, приступают к разводке.

Особенности монтажа в квартире

Для монтажа канализации кухни используются современные пластиковые канализационные трубы с уплотнительными вставками и фитингами к ним. Трубы внутренней канализации делают из полипропилена они серого цвета. Для наружной канализации выпускают полипропилена трубы характерного оранжевого цвета. Посмотреть их и другую продукцию можно на сайте http://www.politek-spb.ru/.

Как самостоятельно поменять канализацию в квартире?

От старых чугунных труб канализации нужно избавиться, а для входа в чугунный стояк использовать специальные переходные фланцы.

Соединение труб канализации и фитингов не требует специального инструмента или клея. Все соединения труб канализации проходят вручную. Прокладки, установленные в раструб труб, обеспечивают плотность соединения. Для смазки соединения можно использовать простое мыло.

Важный момент монтажа в соединении самого слива прибора с раструбом канализационной трубы. Лучшим вариантом установки раструба, будет его расположение «отверстием вверх». Приемлемо расположение раструба в стене, «отверстием от стены». Не рекомендую соединять слив прибора напрямую к раструбу самой трубы, без угловых фитингов, «отверстием по движению сливных вод».

Соединения шлангов сливов и раструбы труб канализации производят через специальные уплотнители.

Планирование и проведение необходимых расчетов

Как самостоятельно поменять канализацию в квартире?Чтобы провести канализацию в квартире, нужно определить фронт работы и стоимость ремонта. На первом этапе составляют схему расположения сантехнических устройств. При перепланировке санузлов можно добавлять новые приборы или перемещать имеющиеся.

На схеме канализации должны быть указаны:

  • помещения санузлов и кухни;
  • местоположение стояков;
  • расстояние до стен при подключении сантехники;
  • фитинги и ревизии;
  • отводы для очистки.

Указывается длина участков, диаметр труб и угол наклона. После этого выполняются расчёты, которые включают:

  • количество труб разного диаметра;
  • соединительные и переходные муфты;
  • переходники с пластика на чугун;
  • герметик;
  • дополнительные фитинги для поворотов и разветвлений;
  • другие расходные материалы: резиновые манжеты, прокладки, костыли и т.д.

Следует как можно меньше использовать обрезков, так как каждое соединение потребует наличие муфт, что снижает надёжность, эстетику и приводит к удорожанию работ.

Простые правила работы с канализацией ↑

  1. Трубы монтируют, начиная снизу.
  2. Раструбы располагают навстречу потоку.
  3. Стояк меняют полностью, не утруждаясь ремонтом отдельных составляющих (при проведении работ неизбежна вибрация, приводящая к трещинам, в свою очередь ведущим к протечкам).
  4. Активная стадия работ — вторая. Первая — создание разметки.
  5. Перед сборкой уплотнительные детали смазывают машинным маслом (если не требуется использование герметика).
  6. Диаметр труб для подключения унитаза — 110–160 мм.
  7. Диаметр труб для подключения раковины — 50–70 мм.

Теоретически разборка пластиковых канализационных труб сложностей не вызывает. Тем не менее рекомендуем обращаться к специалистам. Проблема в том, что в многоквартирных домах крайне сложно договориться с соседями. Еще сложнее добиться того, чтобы с трудом достигнутых договоренностей придерживались все без исключения. У профессионалов годами выверенные движения — на замену важных элементов уходят считанные секунды. Еще у профи привычный слух, определяющий, что «сейчас попрет» задолго до того, как повалится.

Разборка чугунной канализации сложна сама по себе. Особенно, когда стоят детали, чьей великолепной герметичности достигали еще на советском заводе. С такой системой прямая дорога к спецам.

Планирование и подготовка работ

Канализационная система, которая находится в частном или многоквартирном доме, является безнапорной и предназначена для отвода стоков к общему стояку. Это достигается выполнением определенного уклона труб. Качество установки канализационных труб в частном или многоквартирном доме зависит от эффективности планирования работ, которое предполагает:

  • выбор места для сантехнических приборов;
  • подготовку или осмотр существующей системы канализации;
  • определение количества и видов материалов;
  • покупку необходимых деталей;
  • тестовую сборку и проверку канализации;
  • демонтаж старой или подготовку к монтажу новой системы;
  • выполнение монтажа канализационных труб, установку оборудования, герметизацию системы;
  • подключение и проверку сантехники.

Перед тем, как своими руками начать монтаж канализационных труб, следует убедиться в их чистоте, наличии фаски на конце трубы и уплотнительной манжеты в ней, отсутствии заусенцев.

Даже малые неточности в планировании работ по установке своими руками канализационных труб может привести к большим проблемам при эксплуатации готовой системы.

Как самостоятельно поменять канализацию в квартире?

Для начала нужно разметить расположение труб и сантехнических приборов

Нормы и правила по уходу за стоками и канализацией

Главной целью профилактических работ по уходу за канализацией считается обеспечение безопасной и бесперебойной работы. Выход канализации из строя грозит проблемами не только для одной отдельной квартиры, а для всего дома в целом.

Для этого разработаны специальные нормы и правила, которые рекомендуется соблюдать в обязательном порядке:

  • при установке новых труб требуется соблюдать определенный диаметр отверстия. Слишком узкие трубы могут не справляться с постоянно поступающим мусором, быстро выходя из строя;
  • канализационная труба должна укладываться под определенным углом, который обеспечивает естественный слив нечистот, не давая им застаиваться в одной точке;
  • бытовая техника, подключенная к общедомовой канализационной системе, должна использоваться по назначению.

Несоблюдение данного условия грозит серьезными засорами;

  • все профилактические работы, направленные на очистку основных узлов канализационной системы, должны выполняться в срок и в полном объеме;
  • сливные отверстия, расположенные в кухонных раковинах, ванных или душевых кабинах, оборудуются защитными сетками, предотвращающими попадание в трубу мусора;
  • строго запрещено заниматься самостоятельной перепланировкой и перемещением канализационных труб. В случае возникновения необходимости в перепланировке обратитесь в жилищную организацию за разрешением.

Старайтесь тщательно осматривать ведра для мытья полов, когда сливаете их в унитаз. Многие владельцы забывают извлекать из них половую тряпку, которая забивает трубу. Избежать возникновения такого засора проще простого, достаточно проявить немного внимательности, а вот избавиться от него в разы сложнее.

Выбор материалов

Как самостоятельно поменять канализацию в квартире?

Для проведения канализации все более популярными становятся полипропиленовые трубы. Они обладают отличными характеристиками: не ржавеют, не портятся, не содержат в себе отложения с внутренней стороны, мало весят и легко заменяются. Поэтому рекомендуется сразу же приобрести заменить трубы, соединительные к ним части и переходы с чугунных труб, из которых изготовлена центральная система канализации, на полипропиленовые. Перед покупкой нужно составить список требуемых деталей, чтобы потом не докупать необходимые части.

Как самостоятельно поменять канализацию в квартире?

Для соединения новых труб потребуется силиконовая сказка, предназначенная для монтажа канализационной системы. Ее использование помогает быстро смонтировать новую систему, снизит сопротивление в трубах. При соединении полипропиленовых труб требуется специальная манжета, которая при неудачной стыковке может деформироваться и создать напряжение в этой части канализационной системы за счет быстрого колебания высокой и низкой температуры. Силиконовая смазка призвана предотвратить такие моменты.

Как самостоятельно поменять канализацию в квартире?

Следующим этапом станет демонтаж старой системы канализации. Сначала перекрываются стояки, после чего существующая система канализации разбирается на части и выносится из квартиры.

Этапы подготовительных работ

Как и любая работа по хозяйству, замена старых канализационных труб будет проходить быстрее и эффективнее, если заранее оценить работы, составить их план и провести тщательную подготовку. Весь объем можно разделить на несколько этапов.

Планирование и приобретение материалов

Благодаря тому, что в данном случае не будет производиться монтаж канализации с нуля, а только замена труб, проектные работы можно упростить. Однако, их необходимо проводить в двух случаях:

  • схему инженерной системы планируется поменять, учтя недостатки предыдущего варианта;
  • необходимо добавить новых потребителей.

Если система функционировала успешно, специалисты рекомендуют прокладывать трубы по старому маршруту и использовать уже существующие технологические  отверстия в перегородках.

Перед тем, как заменить канализационную трубу, требуется уточнить количество и характер точек водозабора в квартире или доме. Ими являются: бытовая техника, а именно стиральная и посудомоечная машины, раковины, унитаз, биде и прочие.

Легче в этом случае и приобретать материалы. При составлении списка покупок в магазине стройматериалов понадобятся также замеры старого трубопровода и перепись используемой фурнитуры. Естественно, новые канализационные трубы и фитинги качественно  будут иными, нежели демонтированные, так как отрасль их производства бурно развивается, предлагая все  более эффективные решения, но количественно объем будет аналогичным. Следует только предусмотреть определенный запас.

Замеры труб

Для монтажа канализации сегодня в основном применяются полимерные трубы, реже можно встретить стальные, монтаж которых связан с определенными затруднениями.

Демонтаж

Когда старая система изучена, и уточнены места, которые подлежат изменению, можно приступить к ее демонтажу. Основные правила проведения демонтажа:

  1. Он начинается с того, что мебель и бытовая техника, которые могут помешать и подвергаются возможности быть поврежденными, выносят из помещения.
  2. Предварительно отключают подачу воды, также отсоединяют шланг, который ведет к сливному бачку унитаза.
  3. Старые канализационные трубы режут на фрагменты при помощи болгарки и выносят из квартиры или дома.
  4. Если место, где пролегает труба, находится далеко от стояка, а  с болгаркой туда не подлезть, можно просто разбить ее молотком или кувалдой, так как чугун обладает достаточной хрупкостью.

Демонтаж канализации

Особенности участка

Канализация частного дома делится на два участка:

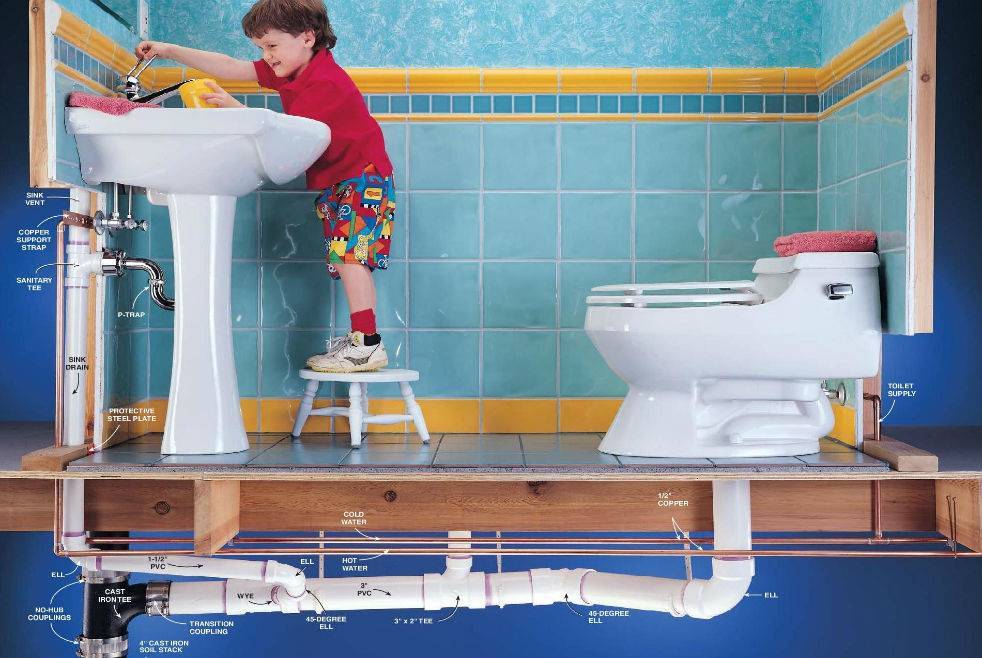

  • внутренний. Это горизонтальная разводка, к которой присоединяют выпускные патрубки сантехники. Она соединяется с вертикальным трубопроводом — стояком;
  • наружный. Он состоит из приемных резервуаров, смотровых колодцев и соединительных трубопроводов. Особенностью наружного участка является подземное размещение всех элементов.

Вывод канализации — это участок, соединяющий внутреннюю и наружную части системы. К нему относят все элементы, расположенные от точки прохода стояка сквозь перекрытие до участка ввода в первый колодец. Если приемный резервуар — выгребная яма, то длина трубопровода от фундамента до емкости будет довольно большой — по правилам, она не должна быть меньше 10 м (по другим нормам — не менее 5 м). Вывод канализации из частного дома в выгребную яму напрямую делают только в случае близкого расположения резервуара к фундаменту. Большее расстояние потребует установки промежуточного смотрового колодца для выполнения чистки или ремонтных работ. Выводить трубы рекомендуется на стадии завершения сборки фундамента, пока пазухи не засыпаны грунтом. Таким образом можно сразу выполнить все земляные работы и приступать к оформлению участка, посадкам растений или постройке хозяйственных помещений.

Требования к участку вывода

Вывод канализации из частного дома должен соответствовать следующим требованиям:

  • высота точки прохода сквозь фундамент должна обеспечить нормативный уклон трубы;
  • на переходе с вертикальной части системы в горизонтальную запрещается устанавливать один переходник под 90°. Надо использовать несколько элементов под 135°, чтобы обеспечить плавный переход;
  • прокладка канала производится через специальную металлическую гильзу;
  • отверстие в фундаменте проходят строго горизонтально. Это означает, что все фитинги должны быть расположены с внутренней стороны ленты;
  • начиная от участка прохода сквозь перекрытие и до точки входа в колодец на поверхность трубы должен быть установлен утеплитель.

Как правило, для наружной части системы используют каналы диаметром 110 или 150 мм. Перед тем, как вывести канализационную трубу из дома, надо подсчитать расстояние до первого приемного резервуара и определить высоту точки прохода сквозь фундамент. Высота точек должна обеспечить нормативный уклон линии, иначе система не сможет нормально работать. Постоянно будут возникать засоры, или жидкость пойдет в обратную сторону.

Иногда встречаются рекомендации, как вывести канализацию из дома под фундаментом. Такой способ подойдет только для домов с мелкозаглубленными основаниями. Если глубина погружения превышает уровень промерзания грунта, придется копать глубокую траншею. Систему укладывают на 40 см ниже уровня промерзания, который для московской области составляет 1,4 м. В других регионах глубина доходит до 2,5 м. Если учесть уклон канализации, то участок ввода в приемный резервуар будет находиться на значительной глубине, что редко бывает достижимо. Помешают грунтовые воды, появится опасность ослабить фундамент, и т.п.

Чаще всего делают вывод канализации из дома сквозь бетонную ленту. Этот способ позволяет уменьшить объем земляных работ, а также снижает влияние грунтовых вод. Если проект дома составлен правильно, соответствующее отверстие будет заложено на стадии отливки основания. В других случаях приходится сверлить проход с помощью специального инструмента.

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как самостоятельно поменять канализацию в квартире?
Отделка квартиры декоративным камнем
