Содержание

Гипсокартоновый потолок с вмонтированной подсветкой

Гипсокартоновый потолок с вмонтированной подсветкой – весьма популярное дизайнерское решение. Это практичный, функциональный и стильный способ отделки.

Здесь можно успешно сочетать различные типы светильников, а с помощью регулировки цветового содержания и мощности освещения несложно менять визуально-пространственное восприятие помещения.

Сооружение должно обладать следующими свойствами:

Долговечность, прочность и надежность;
Абсолютная безопасность и надежность смонтированной подсветки;
Эстетичность и оригинальность конструкции;
Получение ровного потолка;
Под подвесным потолком удобно незаметно размещать различные коммуникации (провода, каналы и прочее);
Дизайн потолка из гипсокартона при желании можно сделать полностью соответствующим концепции дизайна помещения в целом.

Износостойкость и прочность сооружению обеспечит использование жесткого металлического профиля и тонкого потолочного гипсокартона. В качестве подсветки замечательно подойдет яркая светодиодная лента желаемого цвета, или их сочетания.

Почему рекомендуется применение тонкого гипсокартона, а не его толстых листов почти в сантиметр толщиной?

Это сделано неспроста: за счет облегченного материала весьма существенно снижается масса потолочной конструкции, как и общая нагрузка на элементы крепежа.

По большому счету, ГКЛ для подвесного потолка и не нуждаются в большой толщине и высокой прочности, ведь его обшивка не подвергается значительным механическим воздействиям. Немного больше 0,5 мм – самая подходящая толщина данного материала для потолочной конструкции.

Похожими преимуществами обладает и металлический профиль.

Такие конструкции при небольшом весе имеют отличную прочность, если сравнивать их с деревянной реечной решеткой.

Светодиодная подсветка под гипсокартон на потолок

Чем хороша светодиодная подсветка? Почему потребители предпочитают не галогеновые лампы, и именно этот тип точечного освещения? Ведь совсем недавно галогеновым изделиям не находилось достойной альтернативы.

Преимущества светодиодов очевидны:

При отличной яркости такая лампа потребляет существенно меньше энергии по сравнению с любым другим источником;
Она фактически не нагревается даже при долгом горении. Другими словами, полностью исключается вероятность ее перегрева, могущего стать причиной возгорания конструкции;
Такой элемент гораздо компактнее прочих осветительных устройств, и поэтому в дизайне ее можно обыгрывать как удобно. Ведь из-за своей величины она может быть легко замаскирована даже незначительными декоративными элементами;
Имеет внушительный срок службы;
Доступная стоимость;
Простота монтажа.

Бывают светодиодные ленты универсального свечения и монохромного. Последние излучают только один цвет – белый, синий, красный или зеленый. Уникальные могут менять свой оттенок. Управление освещением осуществляется с пульта: команда может менять не только оттенок, но и интенсивность свечения.

Конструкция потолка из гипсокартона: устройство подсветки

Подсветка для такого сооружения может быть сделана одним из двух способов – скрытым или открытым.Последний совсем несложен в монтаже. В подвесном потолке по необходимым размерам делается отверстие, в нем размещается светильник. При использовании этого способа светильник не должен иметь вес более десяти килограмм.

Дело в том, что обшивка и каркас потолочной конструкции не отличаются высокой несущей способностью.

Если в качестве оформления выбирается скрытая подсветка, то осветительные приборы располагаются между слоями гипсокартона, в сделанной для этого нише.

При таком устройстве пучок света направляется не вниз, а на сам потолок. Отражаясь от его поверхности, он создает великолепный эффект.

Такая скрытая подсветка особенно выигрывает в том случае, когда потолок имеет глянцевую поверхность.

Как усилить дизайн коробчатых потолков

Еще один прием, широко используемый при планировании подвесных коробчатых потолков из гипсокартона, связан с одновременным использованием натяжного полимерного потолка и стандартного короба из гипсокартонного листа.

Аналогичного эффекта зрительного увеличения высоты и объема пространства кухни можно добиться, используя многоуровневые потолки, уложенные ступеньками, как на фото. За счет использования трех уровней периферийная часть потолочного пространства теряет в высоте, но в данном случае такая потеря особой роли не играет, так как нижний уровень занимает угловую зону.

Пошаговая техника монтажа

Обустройство подвесного потолка начинается с подготовительных работ на базовой поверхности, затем выполняется монтаж первого яруса, выкладываются инженерные сети, формирование второго каркаса, обшивка и отделка.

Подготовительные работы

Никаких сложностей не предвидится, достаточно очистить базовое основание от старого декора. Если есть зоны с шелушащейся шпаклевкой – заделать, швы и стыки запенить. При выявлении плесени зоны зачистить до плит перекрытия, обработать антисептиком или раствором медного купороса, просушить.

Разметка потолка

Алгоритм работ:

Найти самый невысокий угол в комнате. Отмерить от потолка расстояние по стене равное высоте понижения всей конструкции. Перенести отметку на все остальные углы, соединить точки – получится горизонтальная линия, которая станет границей монтажа профиля.
На потолке начертить линии перепада уровней, отметить зоны крепления потолочных деталей. Шаг установки 0,4-0,6 м.
Отметить точки крепления светильников, зоны фиксации подвесов.
Если планируется формирование круга, высчитать диаметр, нарисовать форму на потолке. Для этого найти центр, прикрепить в точку один конец проволоки, на другом конце прикрутить карандаш – это «циркуль», который точно и быстро нарисует круг. Чтобы сделать кривую линию, несколько окружностей сопрягаются.

Монтаж первого яруса потолка

Этапы выполнения:

по разметке на стене закрепить направляющий металлический профиль;
фиксация на саморезы и дюбели, если нужно, отверстия сверлить перфоратором, шаг крепежа 0,5 м;
по линиям на потолке зафиксировать подвесы, шаг 0,5 м;
потолочный профиль нарезать на куски необходимого размера, вставить концами в пазы направляющих на стене, в центральной части профиль закрепить на подвесы.

Теперь надо натянуть шнур между направляющими профилями и выровнять концы подвесов по горизонтали так, чтобы все находились в одной плоскости.

Монтаж светильников и прокладка проводки

При монтаже светодиодной подсветки следует сначала собрать ленту на полу, протестировать и только потом подключить блок питания, установить ленту на место, для чего снять защитную бумагу с тыльной стороны и приклеить источник света

Для стыковки элементы спаиваются, при отрезании обращать внимание на пунктиры, они есть на обратной стороне ленты

Чтобы установить оптоволоконный провод, шнур зафиксировать на потолке хомутами, в листах ГКЛ сделать перфорацию, разобрать волокно на нити и конец каждой нити вывести в дырку. Для монтажа неонового освещения выбирается определенный трансформатор, в который подключается трубка с неоном, сам элемент укладывается на полку и так же фиксируется. Трансформатор обязательно подключить к сети питания.

Крепление второго уровня

Каркас прикручивается к несущему основанию первого яруса, последовательность сборки аналогична монтажу базового уровня. Для изгибания профиля надрезаются полки потолочных элементов, шаг подрезки равный, чем больше радиус изгиба, тем гуще делать разрезы

Пригодятся ножницы по металлу, работать следует осторожно

В пространство между верхними и нижними направляющими уровня устанавливаются стойки из потолочной рейки, крепление на саморезы к UD элементам. Шаг фиксации рассчитать по степени кривизны плоскости, но не менее 0,6 м.

Нижний ярус дополняется коробом для выкладки подсветки, для чего нижние элементы, расположенные по горизонтали уровня, надо немного выпустить за края нижней направляющей. Хватит 15 см выступа, чтобы соорудить полку, которую потом закрыть обрезками планок.

Преимущества конструкций из гипсокартона

Подвесные потолки для гостиной позволяют решать ряд задач, другим конструкциям недоступные. Эти преимущества и обуславливают популярность решения:

Гипсокартонный потолок является одним из самых пожаробезопасных вариантов: ни металлический профиль, ни гипсокартонный лист не воспламеняются и не поддерживают горения;
подвесная модель позволяет скрыть любые коммуникации на базовом потолке: кабель, вентиляцию, трубы. Состояние базовой поверхности – русты, дефекты, неровности, тоже не имеют такого значения, так как каркас фиксируется на регулируемых подвесах и может компенсировать любые неровности;

объемная конструкция позволяет создать сложное освещение, включающее не только люстры, но и встроенные точечные светильники и подсветку.

На фото – вариант освещения гостиной.

двухуровневые подвесные потолки, как на следующем фото зала, обладают огромными дизайнерскими возможностями. Такая конструкция, физически уменьшая высоту комнаты, может визуально поднять потолок, увеличить пространство комнаты;

многоярусные модели – лучший вариант зонирования сколь угодно большого и сколь угодно маленького помещения.

На фото – совмещенная гостиная и рабочий кабинет.

с помощью многоуровневой конструкции придают индивидуальность любой комнате. Причем нет нужды создавать сложную модель, а нужно лишь подобрать эффектное решение.

На фото – вариант в гостиной с прямоугольными нишами.

Недостатки есть и у подвесных моделей. Конструкция такая всегда заметно дороже, чем одноуровневая; каждый ярус уменьшает высоту помещения не менее чем на 3 см. Монтаж сложного потолка занимает куда больше времени, да и ремонт потребует затрат.

Монтаж каркаса для гипсокартона – установка первого уровня

Установка UD-профилей

3.1. Начинается монтаж с установки UD-профилей.

Они являются направляющими и монтируются по стене, по периметру всей конструкции. Шаг крепления – 600 мм. А также на потолке.

Способ соединения профиля на стенеСпособ соединения профиля на стене и в углу представлен на фото (справа и слева, соответственно).

Способ соединения профиля в углу

Если предполагается формирование округлых элементов нужно на стене нарисовать рисунок, и по нему крепить UD-профиль. Но предварительно, на профиле нужно сделать насечки.

Крепление UD-профиля по разметкеИ крепить по нарисованной на потолке линии.

Разметка под подвес

3.2. На проставленные по потолку точки крепим прямой подвес.

Шаг под подвесПри этом, соблюдаем шаг крепления – 600 мм.

Рекомендация.

Если поверхность потолка у вас идеальна, то вам этот этап можно пропустить. А начать сразу с монтажа второго уровня.

Крепление CD-профиля на подвес

3.3. На прямой подвес крепится CD-профиль.

Закрепленный CD-профиль на подвесе

Полученный каркас будет иметь вид представленный на схеме и фото.

Закрепленный CD-профиль на потолке

Крабы на CD-профилеЖесткость каркасу придаст использование крабов.

Зашиваем каркас листами гипсокартона

3.4. Зашиваем каркас листами гипсокартона.

Фаска на листах гипсокартонаСовет.

Там, где лист разрезался, нужно предусмотреть фаску. Для этого ножом срезать часть материала с листа гипсокартона.

Зачем фаска на листах гипсокартонаЭто нужно для того, чтобы лучше ложилась шпатлевка на шов. И шов не разошелся со временем.

Обшивка каркаса гипсокартоном

При обшивке потолка гипсокартоном придерживаются следующих рекомендаций:

Первый лист крепим в углу комнаты поперек несущих потолочных профилей.
Все стыки соседних листов должны приходиться на профили.
При необходимости лист режем. В месте резки обязательно делаем фаску при помощи рубанка, чтобы в дальнейшем нанести шпаклевку и армирующую ленту.
Первыми монтируем листы на нижний уровень, потом зашиваем боковую поверхность.
Саморезы утапливаем в тело листа на 1 мм.

После обшивки потолка приступаем к шпаклевке швов. После нанесения 1-го слоя шпаклевочного состава на шов накладываем и вдавливаем в него армирующую ленту. После этого наносим второй слой шпаклевки. Когда смесь полностью высохнет, шлифуем швы наждачной бумагой. Теперь обрабатываем поверхность всего потолка грунтовкой и после ее высыхания наносим финишное покрытие.

Подготовка

Перед тем как нанести все детали чертежа на базовое покрытие, его требуется подготовить к этому.Чертеж с размерами конструкции двухуровневого потолка

Убирается вся старая побелка, краска, обои.
Дыры шпаклюются.
Шпаклевка нужна, где есть большие углубления, при монтировании направляющий профиль, может быть, выгнут или болтаться (это плохо отразится на всем изделии).
Если есть бугры (такое часто встречается в частных домах), их аккуратно надо счесать.
В частном доме покрытие требуется пройти грунтовкой гипсокартон в пару слоёв, во избежание появления грибка, плесени и паразитов.
В квартирах бетонные плиты часто располагаются неровно. Требуется основу проштукатурить.

Сложности работы

Эскиз

Самой главной проблемой при создании потолков в несколько уровней из гипсокартона является правильное планирование предстоящих работ, а также учет всех нюансов. Чтобы работы прошли быстро, а также качественно, в первую очередь необходимо разработать точный и детальный эскиз.

На эскизе следует указать следующие важные моменты:

уровень понижения первого уровня;
ширину первого уровня;
места размещения подсветки, а также места ее подключения;
второй уровень со всеми его размерами;
фигурные элементы, если таковые имеются;
дополнительная и основная подсветка второго уровня.

Таким образом, от того, какое устройство будет у потолка, напрямую зависит сложность и детальность эскиза.
Сделать правильный эскиз можно только при проведении следующих расчетов:

определение периметра помещения, в котором будет монтироваться подвесной двухуровневый потолок. Чтобы сделать расчет периметра, нужно умножить длину всех стен комнаты;
определение высоты помещения;
в зависимости от сложности потолочной конструкции, определить уровень опущения потолка. Минимальное опущение составляет 5 см, так как это толщина каркасного элемента – профиля.

После этих расчетов вы сможете без труда провести необходимые подсчеты по количеству необходимых материалов для возведения многоуровневого потолка из гипсокартона с подсветкой.

Особенности конструкции потолка

Двухуровневое потолочное покрытие в одном помещении имеет 2 высоты, многоуровневое – несколько. Основная особенность – наличие ступеньки (ступенек), позволяющей не только изменить визуальное восприятие, но и спрятать электропроводку и другие коммуникации. Светильники тоже чаще всего монтируются в обшивку.

Существует 2 варианта конструкции:

основой служит имеющееся перекрытие;
основа монтируется из гипсокартона.

Двухуровневый потолок из гипсокартона с подсветкой своими руками лучше делать по первому варианту. Он требует меньше времени, энергии и денег. Гипсокартонные панели устанавливаются по периметру и на отдельных участках согласно эскизу. Потолочное перекрытие надежное, поэтому навесная система получается прочная и жесткая.

При втором варианте первый и второй ярус монтируются из гипсокартона, поэтому качество базовой поверхности значения не имеет. Самому такой двойной потолок сделать сложнее, так как оба уровня должны быть достаточно жесткими, чтобы выдерживать большую нагрузку. Не имея опыта, трудно соблюсти этапность монтажа панелей и обшивки

Немаловажно так же повышение финансовых и временных затрат

Особенности обшивки гипсокартоном

Обшивая каркас гипсокартоном, нужно учитывать ряд особенностей. Если следовать определенным правилам и рекомендациям, то никаких проблем при работе возникнуть не должно.

Нужно использовать потолочный гипсокартон. Его толщина составляет 9,5 мм в отличие от 12,5 мм стенового ГКЛ. В среднем один потолочный лист 1,2м*2,5м весит 18 кг, в то время как вес стенового ГКЛ составляет 28 кг. Гораздо проще работать с более легким материалом.
Перед креплением листов нужно сделать разводку проводов, чтобы подвести их к местам крепления светильников.
Укладка листов начинается от угла комнаты поперек несущих стоечных профилей на потолке. Лист должен ложиться так, чтобы его края попадали на середину профиля.
Не обязательно крепить ГКЛ на первом уровне в области, где будет второй уровень. Главное, чтобы первый слой гипсокартона заходил под второй уровень на 20 см.
Многоуровневый потолок из гипсокартона с подсветкой может иметь криволинейные формы. Поэтому придется либо выгибать листы, либо покупать арочный гипсокартон. Для создания фигурных элементов потребуется резать ГКЛ при помощи электролобзика.
Отверстия в гипсокартоне под встраиваемые светильники делают при помощи специальных коронок. Главное, чтобы провода уже были подведены (делается на стадии каркаса). Сами отверстия под светильники нужно делать на финальной стадии, когда потолок уже был зашпаклеван и покрыт финишной отделкой.

Перед обшивкой ГКЛ можно укладывать теплоизоляционные материалы (или звукоизоляцию). Однако нужно сделать правильную изоляцию проводов и крепления светильников, чтобы изоляционные материалы не начали коптиться.

Крепление гипсокартона

После окончания производства обрешетки, идет обшивка гипсовым материалом. Резать материал удобно строительным ножом – это мягкий материал. При вырезании фигурной детали соблюдается точность. Если надо согнуть фигуру из гипсокартона, тогда, требуется по краям сделать разрезы, выгнуть лист гипсокартона. Вторым вариантом является мокрый метод – прохождение по вырезанной из листа фигуре игольчатым валиком, намочит деталь, положить в специальную форму и оставить на 10 часов. Крепежи для листов устанавливаются с определенным расстоянием. Саморезы немного «утапливаются» в гипсокартонное покрытие, чтобы «шляпки» не торчали над плоскостью.

Двухуровневый потолок из гипсокартона своими руками

Инструкция по разметке поверхности для крепления гипсокартона

Размечаем монтажную сеть от опорной ширины и длины.
Посредине в окружностях вкручиваем в базовое покрытие временные саморезы и наматываем на них шнур с зафиксированным на краях карандашом. Чертим окружности.
Криволинейные элементы наносим на плотный картон в реальном масштабе, вырезаем и выводим на базовом покрытии.
Когда на потолке разметка закончена, приступаем к измерению и отбивке уровней. Для этого измеряем все углы.
В самом низком углу отмечаем расстояние до первого уровня. Обычно оно составляет от 10 см.
Натягиваем малярный шнур вдоль стены, измеряя гидроуровнем ровность.
Делаем отбивку по периметру всего помещения.

Монтаж каркаса первого уровня для гипсокартонного потолка

По периметру помещения на стенах с шагом 60 см фиксируем направляющие профили (UD). На потолке соблюдаем расстояние в 40 см. Для крепления на округлых участках делаем насечки на профиле с шагом 2,5 см и сгибаем его по нужному радиусу.
С шагом 60 см прикрепляем прямые подвесы. Концы загибаем или обрезаем.
На подвесы фиксируем потолочные профили (CD).
В местах будущего монтажа второго яруса прикрепляем «крабы».

Установка каркаса второго уровня для потолка из гипсокартона

Потолочный профиль (UD) фиксируем на потолке и стене по чертежу.
Отрезаем направляющий профиль по длине, на которой будет размещен второй ярус.
По одной стороне сделанных отрезков вырезаем своеобразные «язычки», отрезая профильные бока.
Вставляем ровным краем в UD-профиль на потолке и фиксируем саморезами по металлу с шагом 50-60 см. Уменьшение шага утяжелит конструкцию, тогда как увеличение сделает ее менее надежной и недостаточно жесткой.
На кривых участках отрезки профиля крепим с шагом 20-30 см.
На свисающие отрезки устанавливаем потолочный профиль, используя в качестве крепежей саморезы по металлу.
Отрезаем направляющий профиль по длине боковины основания до потолочного профиля на стене и крепим обе его стороны саморезами по металлу.

На этом же этапе следует заняться укладкой проводки и подводом коммуникаций. Все кабели помещаются в гофрорукав из термостойкого пластика, который фиксируется к базовому покрытию. Также нужно зафиксировать сплит-системы, вентиляционные короба и трубы. В местах установки осветительных приборов необходимо вывести провода.

Особенности крепления гипсокартона на потолок

С помощью саморезов с шагом 15 см фиксируем первый угловой лист. Шляпки крепежей углубляем, но умеренно, чтобы не повредить основу.
На противоположной стороне прикрепляем второй лист таким же образом.
Размечаем при необходимости лист по чертежу и вырезаем нужную фигуру с помощью ножа или электролобзика.
Боковые детали фиксируем к вертикально расположенным направляющим.
Круглые горизонтальные поверхности вырезаем из целого листа или составляем из отдельных сегментов.
Если требуются изогнутые элементы для фиксации по вертикали, прокатываем вырезанную деталь игольчатым валиком.
Сбрызгиваем обработанный ГКЛ и оставляем на час.
Надрезаем с выпуклой стороны, ставим на ребро и сгибаем на полу.
С помощью грузиков фиксируем в таком положении лист и ждем высыхания.
Прикрепляем к потолку.

Схема устройства двухуровневых потолков без подсветки

Рассматривая двухуровневые потолки из гипсокартона с подсветкой на фото, пользователь увидит различие с обычными конструкциями в несколько ярусов – в них нет ламп или светодиодной ленты. В короба с подсветкой монтируется скрытая полка на нижнем ярусе – именно она служит местом монтажа освещения.

Обычная многоуровневая конструкция выглядит как каркас, зашитый листами ГКЛ, Первый ярус – обычный одноуровневый потолок, второй сооружается поверх первого и затем все обшивается гипсокартоном. Форма второго уровня может быть прямой, криволинейной, торцевые грани всегда глухие, нет выступов или полок.

Общая информация

Потолок из гипсокартона с подсветкой является очень популярным дизайнерским решением. Его отличает внешняя красота и практичность. Для обустройства электрической части можно использовать многообразные комбинации различных осветительных приборов. В результате удается не только изменять интенсивность светового потока, но и повлиять на пространственное восприятие помещения.

Сильные стороны использования подвесного потолка с подсветкой:

Создание на поверхности основания абсолютно ровного основания без применения трудоемкой стяжки и штукатурки.
Значительное упрощение процедуры подготовки чернового основания. Допускается, чтобы на нем оставалась прежняя отделка, перепады, трещины и т.п.
Возможность удобной маскировки под подвесным полотном различных коммуникаций – кабелей, проводов, труб, вентиляционных каналов и пр.
Высокие декоративные возможности. В особенности это касается создания многоуровневого подвесного потолка из гипсокартона с подсветкой.

Имеются у конструкций также и недостатки:

Занижение общей высоты помещения примерно на 10 см за счет каркаса. Это касается и натяжного, и потолка из гипсокартона с подсветкой.
Трудоемкость процедуры. В любом случае понадобится помощник и определенный опыт в обустройстве электрических систем. Если выполнить установку и коммутацию осветительных приборов неправильно, это может иметь весьма печальные последствия. Возникшее в результате этого короткое замыкание иногда становится причиной пожара.

Разрабатывая план монтажа потолка из гипсокартона с подсветкой, сугубое внимание рекомендуется уделить следующим важным моментам:

Использование в комнате нескольких зон освещения. Как говорят медики, для здоровья глаз лучше применить несколько маломощных ламп, чем один яркий светильник.
Чертеж расположения точечных светильников разрабатывается самым тщательным образом. На кухне в отдельной подсветке нуждается рабочая поверхность и место принятия пищи. В спальне хорошо себя зарекомендовала контурная подсветка вокруг кровати. Нередко используется дополнительная подсветка шкафа, книжных полок и письменного стола. Зонирование освещения применяется также в прихожей: софитами оснащается вешалка, зеркала и периметр потолка.
Отличными декоративными характеристиками обладает световая имитация солнечных бликов, северного сияния и звездного неба.
Позиционировать осветительные приборы необходимо таким образом, чтобы они не слепили глаза.
Благодаря правильному размещению подсветки можно добиться корректировки пропорций комнаты. Если направить свет на стены, возникнет эффект визуального расширения пространства.
Каждая группа светильников в разных функциональных зонах помещения нуждается в автономном выключателе.

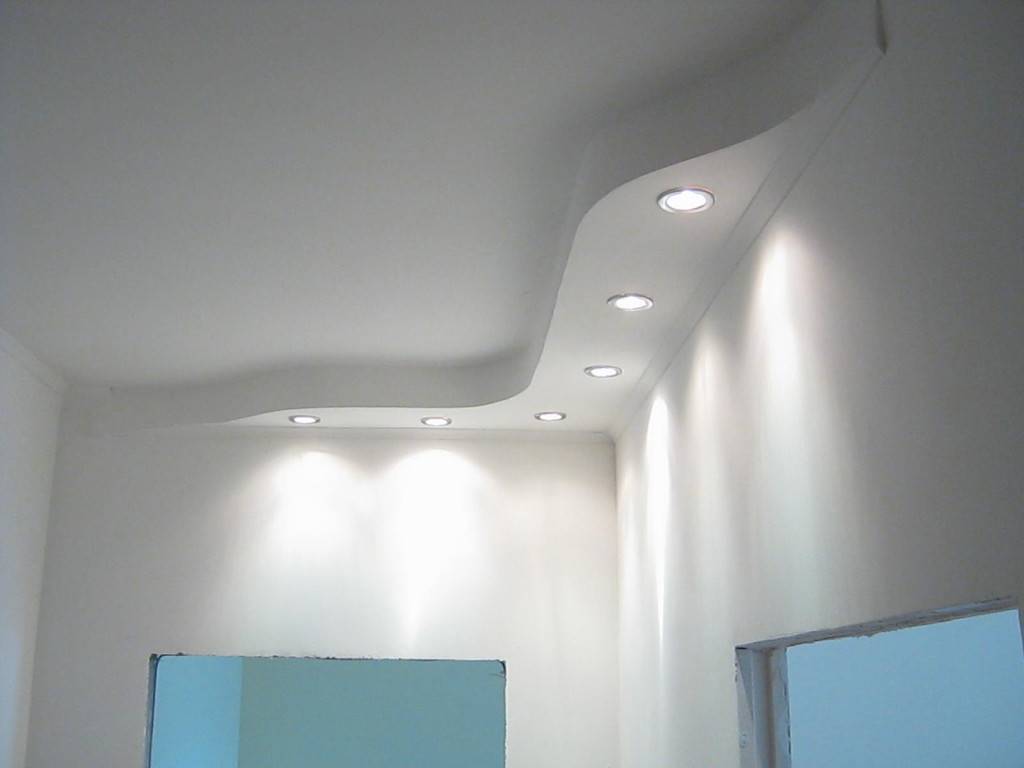

Небольшие помещения желательно оформлять многоуровневыми потолками из гипсокартона со светодиодной подсветкой.
Перед тем, как сделать потолок из гипсокартона с подсветкой, разрабатывают подробную схему будущей конструкции. На ней имеется информация о всех размерах, разновидностях и месторасположении светильников.
