Выбор воздуховода для кухонной вытяжки

Содержание

Преимущества воздуховодов с круглым сечением:

  • Превосходная герметичность. Данное оборудование производится из завальцованных стальных полос, что обеспечивает высокую надежность замыкания контура.
  • Отсутствие затрат на изоляцию. По сравнению с прямоугольным круглый воздуховод имеет меньшую площадь поверхности, что дает возможность снизить расходы на шумо-, тепло- и огнеупорную изоляцию.
  • Отличные аэродинамические характеристики. Круглый тип воздуховодов отличается минимальным уровнем изменения конфигурации проходного сечения. Благодаря этому достигаются высокие аэродинамические показатели, которые позволяют устанавливать вентиляторы с меньшей мощностью и уменьшить затраты на электроэнергию. Также данные характеристики обеспечивают низкий уровень шума воздушного потока за счет сниженной турбулентности.
  • Низкая металлоемкость. Благодаря данному свойству такое оборудование является более простым в обслуживании и чистке, поскольку углы, в которых накапливается грязь, отсутствуют.

Выбор воздуховода для кухонной вытяжки

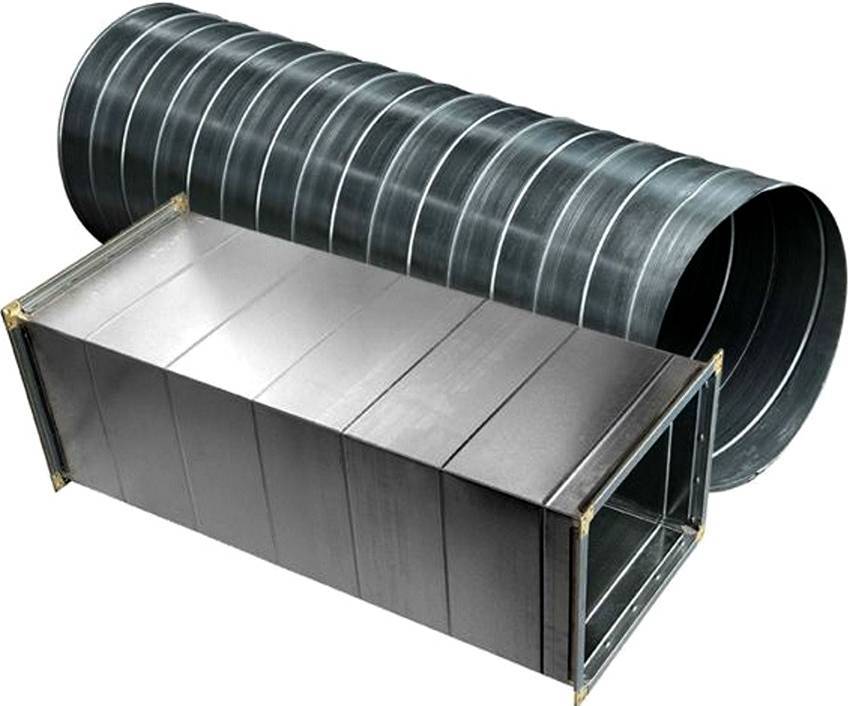

Воздуховоды как с прямоугольным, так и с круглым сечением имеют свои преимущества. Тип оборудования подбирается индивидуально для каждого помещения и напрямую зависит от рекомендаций специалистов и целей заказчика.

Трубы для вентиляции: особенности выбора для вытяжной и вентиляционной системы

Обычная кухонная вытяжка – это принудительная вытяжная вентиляционная система, которая практически идентична вентиляции. Но стоит отметить отличие от общеобменной внутриквартирной вентиляции. Оно заключается в том, что в многоэтажных домах общеобменная вентиляция с естественным побуждением функционирует без задействования вентилятора. Помимо этого, система такого типа служит для осуществления воздухообмена по всему помещению, а функция вытяжки предполагает удаление загрязненного воздуха в определенном месте и в конкретное время.

Для кухни очень важно наличие воздуховода. Современная общеобменная вентиляция не ликвидирует продукты сгорания и испарения влаги именно от плиты, а обеспечивает воздухообмен по всей квартире

Такая ситуация устраивает далеко не каждого, так как всем хочется, чтобы ремонт прослужил как можно дольше, чтобы не требовалось часто проводить генеральную уборку с тщательным отмыванием стен, потолка и мебели.

Выбор воздуховода для кухонной вытяжки

Трубы для вытяжки должны быть качественными и нужного размера

Поэтому со временем начали выпускать местные вентиляционные приборы, которые устанавливают над плитами, – вытяжки. Труба для кухни служит для того, чтобы выводить загрязненный воздух за пределы помещения. Это и есть основная функция воздуховодов.

Как и любой прибор, воздуховод имеет свои плюсы и минусы. Главное преимущество заключается в возможности эффективного удаления углекислого газа, влаги и копоти. Недостатки труб для вытяжки:

  • занимают большое пространство;
  • плохо вписываются в кухонный интерьер;
  • работа вентилятора создает дополнительный шум, особенно если его монтаж был проведен неправильно;
  • требуется регулярная чистка снаружи, а иногда и внутри изделия.

Виды труб для вентиляции и их размеры

Чаще всего для монтажа бытовых приточных каналов вытяжки используют пластиковый прямоугольный трубопрокат. Их широко применяют в промышленности, где необходимо вывести воздушные массы насыщенные химическими веществами. Прямоугольные пластиковые каналы легко собираются из фасонных деталей конструкции.

Так же очень распространены круглые вентиляционные воздуховоды. Они отличаются большей эффективностью, нежели прямоугольные. Все дело в том, что в такой конструкции поток воздуха проходит под меньшим сопротивлением, если провести сравнение с прямоугольными конструкциями

Этот показатель нужно принять во внимание при расчете мощности вытяжной системы

Прямоугольные вентиляционные трубы преимущественно ставят в быту. При этом для них подбирают место, чтоб можно было спрятать канал под подвесной потолок. Типовые размеры прямоугольных трубопрокатных материалов для этой задачи составляют: 60х120 и 60х204 мм. Кроме этих используются и нестандартные размеры на 110х55 мм.

Размер диаметра круглых изделий составляет величину, которая была указана немного выше. ГОСТом разрешают устанавливать круглые изделия с размером диаметра от 100 до 2000 мм.

Гибкие пластиковые вытяжные сети бывают круглыми и прямоугольными, уже с названия понятно, что они отличается гибкостью, то есть они могут легко менять форму. Размер конструкции из данного материала может составлять от 15 до 20 метров.

Отличительная способность гибкого трубопроката заключается в том, что они могут быть смонтированы на конструкции со сложной формой. Любой другой воздухоотвод в данном случае потребует большого количества фасонных элементов. А гофра может менять свое направление в плоскости самостоятельно.

В промышленных помещениях гофрированные трубные изделия ставятся, как вспомогательные материалы для обустройства отдельных участков. Устанавливают такую трубу только в растянутом состоянии. При этом радиус загиба не может быть меньше, чем диаметр самого трубного изделия. Если вас интересует вопрос уместно ли использовать гофтрубы для вытяжки, то этот вопрос подробно раскрыт в этой статье.

Монтаж, подключение, установка на кухне

Монтаж фильтрационных вытяжек значительно проще и занимает намного меньше времени, чем монтаж вытяжек с воздуховодом, ведь для ее установки не требуется устанавливать и подводить к вентиляции воздухопровод на кухне.
При монтаже с выводом в вентиляцию потребителю нужно всего лишь на расстоянии около 75 см от варочной поверхности (например, встроенной электрической плиты) закрепить ее корпус на стене при помощи двух болтов, если она навесная, или установить таким же путем внутрь мебели, если она встроенная. После фиксации корпуса, вытяжка готова к использованию по своему прямому назначению. Так же вы можете почитать про то, как устроена островная вытяжка и про умные гаджеты для дома.

Рейтинг моделей

В настоящее время рынок предлагает большое разнообразие кухонных вытяжек известных мировых производителей, которые гарантируют их качество.
Одними из наиболее популярных фирм-производителей кухонных вытяжек на сегодняшний день являются:

  • фирма HOTPOINT ARISTON, продукция которой зарекомендовала себя своим качеством и надежностью;
  • бренд GATA, вытяжки которых славятся своей безупречной работой и долговечностью;
  • известная немецкая компания BOSH, вытяжки которых представлены в огромном ассортименте и зарекомендовали себя очень давно на рынке с положительной стороны;
  • компания VENTOLUX, которая славится применением новейших технологий при изготовлении своей продукции;
  • фирма ELEKTROLUX, вытяжки которых – это разнообразие, индивидуальность, красота и качество.

Выбор воздуховода для кухонной вытяжки
Все кухонные вытяжки получают электропитание от бытовой сети. Они относятся к приборам небольшой мощности. Обычно при самой большой нагрузке потребляется не более 500 Вт.

Вытяжки этих мировых производителей уже несколько лет подряд занимают первые места во всевозможных рейтингах как на просторах СНГ, так и за рубежом.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Популярные статьи  Короб под вытяжку на кухне из гипсокартона

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Влияние воздуховода на производительность вытяжки

Следует отметить, что значение производительности и эффективности вытяжки может меняться при определенных условиях. Как правило, вытяжку подключают к трубе-воздуховоду длиной до 2-х метров с одним изгибом в 90 градусов.

Выбор воздуховода для кухонной вытяжки

Выбор воздуховода для кухонной вытяжкиВытяжка и система вентиляции, к которой она присоединена, создают сопротивление воздуху, протекающего через них. Чем больший путь воздух должен преодолеть, и чем больше препятствий в виде изгибов, тем ниже будет реальная производительность прибора. Поэтому надо стремиться сделать это «путь» как можно короче и максимально простым.

Диаметр воздуховода вытяжки для кухни

Большое помещение или открытая кухня требуют вентиляционного канала с минимальным диаметром 150 мм (большинство вытяжек имеют выход такого диаметра), а если вы хотите установить дополнительный двигатель, то 180 мм и больше.

Воздуховоды к вытяжке для кухни с диаметром ниже 150 мм снижают эффективность прибора и поднимают уровень шума воздушного потока.

Правильное подключение вытяжки к вентиляционному каналу

Выбор воздуховода для кухонной вытяжкиПри установке прибора должны быть созданы условия для сокращения потерь производительности, которые могут быть вызваны неправильным подключением или уменьшением поперечного сечения воздуховода.

Каждый изгиб трубы воздуховода на 90 градусов и каждый дополнительный метр трубы ощутимо снижают производительность прибора. Установка угольного фильтра снижает эффективность примерно на 25-30 процентов.

Металлические фильтры

Металлические фильтры влияют на эффективность и производительность вытяжки, но без них эксплуатировать устройство нельзя, так как проникающие внутрь жировые частицы оседают на внутренней части прибора, на двигателе и воздуховоде. Со временем это может привести к ухудшению эксплуатационных характеристик двигателя, увеличению шума и, в конечном счете, к поломке двигателя. Эффективность стандартных металлических фильтров: от 40 до 80%. 12-слойная структура и герметизирующие ленты могут повысить эффективность до 95%.

Пластиковые трубы для кухонной вытяжки

Такие изделия различаются по степени жесткости и форме. Их производят из:

  • фторопласта;
  • ПВХ (поливинилхлорида);
  • полипропилена;
  • виниуретана;
  • ПНД (полиэтилена низкого давления).

Поливинилхлорид, фторопласт и полипропилен — наиболее подходящие для вытяжки материалы, так как они стойко переносят высокие температуры.

По форм-фактору пластиковые трубы бывают жесткими или гофрированными, круглого или прямоугольного сечения.

Особенности моделей разной формы:

  • пластиковые прямоугольные трубы для вытяжки удобнее скрывать под навесным потолком и легче устанавливать;
  • жесткие с круглым сечением отличаются большой пропускной способностью и не так шумят, как другие разновидности;
  • гофрированные изделия при установке не требуют покупки дополнительных элементов (угловых соединений, крепежа), имеют большую пропускную способность.

Характеристики

Простые в установке и легкие по весу модели из ПВХ востребованы: они герметичны, прочны и долговечны. Не подвергаются коррозии или воздействию микроорганизмов.

При -5°С такие изделия становятся хрупкими, поэтому их используют при монтаже воздуховода в домах и квартирах только для постоянного проживания.

Характеристики моделей из других материалов:

  1. Полипропилен плохо проводит ток, не пропускает влагу и не боится агрессивных химических веществ. Он прочнее полиэтилена высокого давления. Главный недостаток: максимальная температура нагрева — около +85°С, но есть трубы из полипропилена с антипиреновыми добавками для лучшей огнезащиты.
  2. Полиэтилен низкого давления не так боится мороза, как ПВХ, и не растрескивается на холоде. Однако его теплостойкость ограничивается +80°С.
  3. Армированный виниуретан имеет стальной каркас, поэтому такие модели особо прочны. Материал довольно гибок, устойчив к механическим повреждениям и не боится перепадов температуры.
  4. Полиуретан похож на поливинилхлорид, но его максимальная температура нагрева — +280°С.
  5. Фторопласт максимально прочен и способен конкурировать даже с некоторыми металлами. Диапазон приемлемых для него температур: +40…+140°С. Устанавливают трубы из фторопласта с диаметром 150–160 мм на промышленных объектах, так как этот материал не боится воздействий щелочи и кислотных соединений. Такие модели недешевые, поэтому в частном сегменте используются редко.
  6. Двойные гофрированные трубы из полипропилена с диаметром 160–230 мм отличаются хорошей пропускной способностью, имеют гладкую внутреннюю поверхность и наиболее пригодны для вытяжки.

Когда использовать

Трубы из разных видов пластика применяют для обустройства воздуховода кухонной вытяжки в таких случаях:

когда у вас нет навыков и опыта в монтаже, но важно установить вытяжку качественно и в сжатые сроки;
для уменьшения уровня шума всей системы;
если дополнительная нагрузка на опоры крайне нежелательна: пластик легкий.

Именно по этим причинам такой материал используют чаще других.

Достоинства и недостатки

Основные достоинства материала:

  • гарантийный срок службы — 10 лет;
  • отсутствие скоплений продуктов горения, жира, грязи и другого налета;
  • небольшой вес материала;
  • легкость в уходе.

Главные недостатки:

  • низкий порог температуры нагрева;
  • сложная установка в домах с паровой защитой;
  • низкая прочность некоторых моделей.

Даже пластиковые модели способны прослужить не один десяток лет без сбоев при правильном их подборе.

Инструкция по установке

Для монтажа понадобятся обычные инструменты: шуруповерт, ножовка и герметик. А также уголки, переходники, обратный клапан.

  1. Вентиляционную решетку со входа в шахту демонтируют. Канал по мере возможности очищают от пыли, грязи, мусора, сажи.
  2. Размечают стены под трубу. При необходимости сверлят отверстия под кронштейны и хомуты.
  3. Первый фрагмент воздуховода вставляют в выходной патрубок вытяжки. Стыки промазывают термостойким герметиком.
  4. Укладывают трубы, поочередно вставляя один элемент в другой. Соединения обрабатывают герметиком.
  5. Закрепляют трубу на хомуты. Дистанция между креплением – 50 см.
  6. Вставляют вентиляционную решетку на место. Стоит использовать модель с обратным клапаном: она предотвращает опрокидывание тяги.

Важность воздуховода для кухни

Выбор воздуховода для кухонной вытяжки
Вытяжка на кухне – полезный элемент

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Выбор воздуховода для кухонной вытяжкиКакие элементы необходимы для монтажа вытяжки

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:

Выбор воздуховода для кухонной вытяжки

  1. Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
  2. Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
  3. Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.
Популярные статьи  Потолки из гипсокартона для гостиной двухуровневые: преимущества, дизайн, монтаж

Выбор воздуховода для кухонной вытяжки
Как правильно установить вытяжку

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Как выбрать вытяжку учитывайте все за и против:

Плюсы и минусы

Выбор воздуховода для кухонной вытяжкиНажмите чтобы увеличить

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.

И так, преимуществами являются:

Выбор воздуховода для кухонной вытяжки

  • Шумоизоляция;
  • Плотность крепления, дабы грязь не забивалась в зазоры;
  • Низкое сопротивление;
  • Легковесность, что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

Выбор воздуховода для кухонной вытяжки
Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь.

Виды и отличия воздуховодов для вытяжек

Воздуховод для вытяжки условно можно разделить по следующим характеристикам:

  1. По материалу, из которого изготовлен канал: пластик или металл.
  2. По форме: круглый или прямоугольный.
  3. По жесткости: гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

Гофрированный воздуховод в интерьере кухни

  1. Диаметр 100 мм: около 90 рублей за метр.
  2. Диаметр 120 мм: около 120-130 рублей за метр.
  3. Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

  • гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
  • возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
  • простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).

Из минусов:

  • сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
  • более быстрое загрязнение (чем у ПВХ-изделий);
  • некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

Пластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

  • бесшумность (гладкая ровная поверхность не способствует возникновению шума);
  • простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
  • эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

  • более сложный монтаж;
  • выше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
  • невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

Части пластикового воздуховода

  1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
  2. Плоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
  3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

Несущественные отличия заключаются в нескольких моментах:

  1. Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
  2. Удобство монтажа. В этом плане явно проще взять гофру.
  3. Цена воздуховода. Гофра обойдется чуть дешевле.

Рекомендации по выбору

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон

Если такая документация отсутствует, от покупки лучше отказаться.
Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
Не нужно ориентироваться на низкие цены

Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

  • Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
  • Небольшой уровень шума при работе.
  • Способность быстро и в нужном объеме удалять посторонние запахи.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

  1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
  2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
  3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
  4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
  5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
  6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
  7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.
Популярные статьи  Антимагнитные пломбы на счетчики воды

Почему лучше выбрать вытяжку с воздуховодом?

Этот вопрос может возникнуть у каждого, кто выбирает вытяжку на кухню. Дело в том, что существуют приборы, которые не нуждаются в монтаже воздуховода, поскольку имеют другой принцип действия. Такие вытяжки называются фильтрующими или циркуляционными и очищают воздух от посторонних примесей при помощи угольных фильтров. К сожалению, такой вид устройства недостаточно эффективен, дорог в эксплуатации, поскольку требует частой смены фильтров, и не представлен в магазинах в большом ассортименте.

Втягивающие или эвакуационные вытяжки обладают большей производительностью и более успешно справляются с очисткой воздуха на кухне. Принцип их работы заключается в затягивании загрязненного воздуха из помещения и вывода его через воздуховод в вентиляционную систему дома. Пропускная способность такой вытяжки зависит не только от мощности, но и от параметров воздуховода, которые могут существенно отличаться.

Выбор воздуховода для кухонной вытяжки

Расчет диаметра воздуховода и мощности вытяжки для кухни

Как рассчитать диаметр воздуховода и мощность вытяжного зонта (вытяжки) для кухни? На самом деле все просто. Берем исходные данные:

  1. Объем кухни в кубометрах = площадь умноженная на высоту помещения – 13*2,6=33,8 кубометров
  2. Нормативная необходимая кратность воздухообмена помещения кухни – 6-8
  3. Нормативная скорость воздуха в воздуховоде в жилых помещения – 3,5-5 м/с

Имея эти данные рассчитываем необходимый воздухообмен для помещения кухни: 33,8*6=202,8 куб/час или 33,8*8=270,4 куб/час. Соответственно производительность вытяжки должна быть не менее 270,4 куб/час

Зная требуемый для кухни воздухообмен и нормативную скорость воздуха в воздуховоде рассчитываем диаметр воздуховода.

По следующей формуле и производится расчет площади воздуховода:

ϑ= L / 3600*F, где:

ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с,

L – расход воздушных масс (данная величина измеряется в м 3 /ч),

F – площадь поперечного сечения трубопровода, измеряется в м 2 .

Так же нужно перевести площадь сечения в диаметр:

D = √ F / 4 π, где:

D – диаметр круглого канала в метрах,

F – площадь его поперечного сечения в м.кв.,

При 202,8 куб/час и скорости 5 м/с требуется диаметр 125 мм (пропускная способность 221 куб./час)

При 270.4 куб/час и скорости 5 м/с требуется диаметр 150 мм (пропускная способность 318 куб./час)

Для себя я решил установить воздуховод диаметром 125 мм, можно было бы установить и 150 мм, тогда бы скорость воздуха и уровень шума были бы меньше и кратность воздухообмена больше. Но мне не хотелось сильно опускать потолок, загораживая трубу воздуховода, а уровень шума все равно стал меньше благодаря коробу из гипсокартона. Посмотрите статьи «вытяжка на улицу» «обжитая кухня с мебелью» там описано подробно как прокладывался и декорировался воздуховод.

Следует не забывать, что для того чтобы был расход воздуха так же необходим приток воздуха такого же объема – приоткрывайте окошко .

Расчет диаметра воздуховода и мощности вытяжки для кухни Как рассчитать диаметр воздуховода и мощность вытяжного зонта (вытяжки) для кухни? На

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Выбор воздуховода для кухонной вытяжки
Натурные измерения звукоизоляции в новостройках Москвы
