Преимущества пластиковых воздуховодов для кухонных вытяжек

Гофрированные трубы для вытяжки

Гофротрубы имеют разный диаметр, материал и область применения. От других изделий они отличаются высокой прочностью и гибкостью.

По форме гофротрубы бывают с прямоугольным или круглым сечением. Первые встречаются редко.

Материалы:

• нержавеющая сталь;
• алюминий;
• оцинковка;
• ПВХ и полиэтилен.

Хорошо подходит для вытяжки алюминиевая гофра круглой формы. Она достаточно прочна, не боится нагрева и дешевле стальных аналогов.

Характеристики

Неправильный выбор трубы для воздуховода кухонной вытяжки приведет к преждевременному выходу из строя самого устройства. Важная характеристика модели — ее ширина.

Если в паспорте вытяжки не указан рекомендуемый диаметр, его вычисляют самостоятельно, измерив ширину выходного раструба на корпусе устройства. Для воздуховода используют изделия с диаметром от 80 до 300 мм. Самые популярные параметры: 100, 125 и 150 мм. Промышленные вытяжки имеют раструбы для воздуховода шириной 200–300 мм.

Чтобы определить длину воздуховода, рулеткой измеряют расстояние от раструба вытяжки до вентиляционной шахты, учитывая повороты и изгибы. К полученному результату прибавляют 10–15% на случай брака.

Чем меньше поворотов совершают загрязненные воздушные массы, проходя через воздуховод, тем эффективнее будет работа вытяжки.

Когда использовать

Гофрированные трубы для воздуховода незаменимы в таких случаях:

• при ограниченном бюджете: такие модели значительно дешевле аналогов из других материалов;
• в маленькой комнате или помещении нестандартной формы;
• если нет сварочного аппарата: капитальный металлический воздуховод собирается сваркой;
• если у помещения сложная архитектура с большим количеством изгибов воздуховода.

Для монтажа устройства не требуются особые навыки. Главное — правильно выбрать модель.

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

• пленчатого типа;
• в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном

Отличия кухонной вытяжки от вентиляции

Вентиляция в доме обеспечивает естественный воздухообмен и циркуляцию воздуха во всех помещениях. Она рассчитана на стандартно невысокий уровень загрязненности воздуха и не может полноценно обеспечить очистку кухни от дыма, пара и сильных запахов.

Вытяжка с воздуховодом является дополнительной воздухоочистной системой обычно принудительного типа. Она производительна и способна удалить большое количество задымленного и загрязненного воздуха, а также устранить большинство сильных кухонных запахов.

То есть, вытяжка – это второй уровень вентиляции, которая гарантированно обеспечит в вашей кухне требуемые санитарные условия и чистый воздух при любых нагрузках.

Особенности выбора полимерного вентиляционного короба для вентиляции

Перед тем как купить пластиковые короба для вентиляции, следует определиться с назначением, видом и мощностью системы вентиляции. Полимерные воздуховоды подбираются на основании мощности вытяжки, специфики планировки и дизайна помещения. Эффективность работы всей системы зависит не только от правильного проведения монтажа с соблюдением всех основных критериев, но и от верного выбора площади поперечного сечения и формы канала.

Сечение трубы для пластикового короба подбирается на основании максимального объема загрязненного воздуха, который должен пройти через систему со скоростью 3-7 м/с. Данная величина должна быть равной или немного превышать размер выходного патрубка вытяжки.

Схема размеров пластикового короба для вытяжки

Если сечение подобрано слишком большое, работающая система вентиляции будет создавать лишний гул. К тому же это приведет к нецелесообразному денежному вложению и трудоемкости монтажных работ.

В случае маленького сечения воздуховода производительность вытяжки будет снижена, благодаря возрастающей нагрузки на механизм. Это приведет к уменьшению циклов воздухообмена в помещении, возникновению вибрации в системе и увеличению затрат электроэнергии.

Выбор формы вентиляционного короба зависит от личных предпочтений и дизайна кухни.

Особенности установки

Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.

Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.

Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м3 воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:

• в виде пластмассового диска на оси;
• пленчатый.

Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Особенности выбора полимерного вентиляционного короба для вентиляции

Перед тем как купить пластиковые короба для вентиляции, следует определиться с назначением, видом и мощностью системы вентиляции. Полимерные воздуховоды подбираются на основании мощности вытяжки, специфики планировки и дизайна помещения. Эффективность работы всей системы зависит не только от правильного проведения монтажа с соблюдением всех основных критериев, но и от верного выбора площади поперечного сечения и формы канала.

Сечение трубы для пластикового короба подбирается на основании максимального объема загрязненного воздуха, который должен пройти через систему со скоростью 3-7 м/с. Данная величина должна быть равной или немного превышать размер выходного патрубка вытяжки.

Схема размеров пластикового короба для вытяжки

Если сечение подобрано слишком большое, работающая система вентиляции будет создавать лишний гул. К тому же это приведет к нецелесообразному денежному вложению и трудоемкости монтажных работ.

В случае маленького сечения воздуховода производительность вытяжки будет снижена, благодаря возрастающей нагрузки на механизм. Это приведет к уменьшению циклов воздухообмена в помещении, возникновению вибрации в системе и увеличению затрат электроэнергии.

Выбор формы вентиляционного короба зависит от личных предпочтений и дизайна кухни.

Виды

От типа помещения, где планируется установка воздуховода, напрямую зависит выбор гофротрубы, а именно формы ее сечения, которые бывают:

• прямоугольные или квадратные;
• круглые или плоские (овальные).

Гофротруба с прямоугольным (квадратным) сечением обычно находит применение на различных предприятиях и заводах, служит хорошим вариантом для обустройства вентиляционных систем различных технических и складских помещений, а также мест общего пользования. Диаметр сечения у таких труб значительно больше, нежели у округлых.

Для домашнего использования, в частности, при обустройстве кухонной вентиляционной системы, оптимальным вариантом станет гофротруба именно круглой формы, обычно берут белую из ПВХ. Ее гораздо легче установить самостоятельно, а стоимость ее значительно меньше прямоугольной.

Различаются гофрированные воздуховоды не только по своей форме, но и по методу их изготовления.

Делятся они по данному критерию на два основных вида:

• каркасные;
• спирально-навивные гофротрубы.

Первый вид представляет собой основу из металлических колец и натянутой на них алюминиевой фольги или полимерной пленки. Такие трубы имеют свойство принимать свой первоначальный вид и не допускать деформации после растяжения на полную длину, а потому их считают наиболее гибкими.

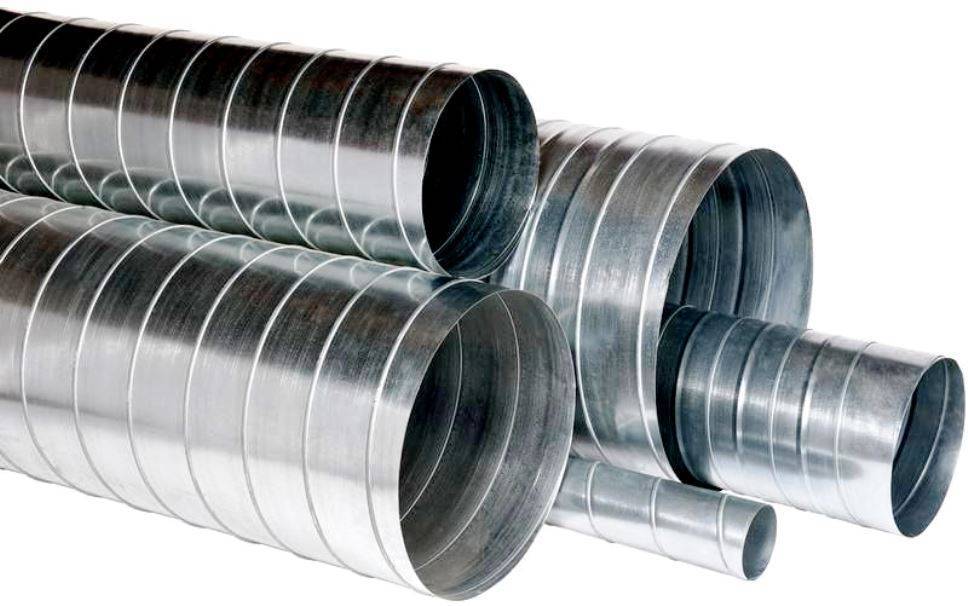

Спирально-навивные воздуховоды изготавливаются по большей части из оцинкованной или нержавеющей стали, алюминия. Данный тип конструкции имеет большую стоимость по сравнению с гофротрубами первого вида (каркасными). Являются они наполовину гибкими из-за того, что вполне могут обеспечить растяжение в два или три раза, но не обладают свойством возвращаться в исходное состояние. Деформация останется неизбежной, даже если приложить усилия для придания такому воздуховоду необходимой формы.

Виды современных воздухозаборников

В период появления на рынке первых кухонных вытяжек, в комплектацию большинства моделей этого оборудования входили металлические элементы для создания вентканала. Стальной воздуховод был непременным атрибутом помещений, требующих качественного воздухообмена. Сегодня выбор намного более широк: потребитель может купить воздуховод разного типа:

• оцинкованный;
• алюминиевый;
• стальной;
• пластиковый.

Каждый из них обладает своими достоинствами. Выбор зачастую заключается в дизайнерском решении обустройства помещения, особенностей модели кухонной вытяжки и размеров пространства, которое хозяин может отвести для монтажа вентканала. По конструктивному исполнению различают два вида воздуховодов:

1. Жесткий;
2. Гибкий (гофрированный).

По форме вентиляционные магистрали могут быть тоже двух видов:

1. Прямоугольные.
2. Круглые.

Технология монтажа пластиковых воздуховодов

На фото ниже видно, что для аккуратного монтажа канала с изоляционным слоем предусмотрены специальные пластиковые клипсы. Конструкция закрепляется надежно и быстро с применением таких приспособлений.

Проще всего работать с технологиями, которые предлагает сам производитель вентиляционной системы

Прямоугольный канал собирают и вставляют в стандартные кронштейны. Эти типовые изделия предлагают производители соответствующих систем.

Зажимы со шпильками применяют для фиксации круглых труб

Резиновые уплотнители предотвращают соприкосновение металлических поверхностей, случайное повреждение защитных слоев. Они же демпфируют вибрации от электрических приводов.

Тяжелые узлы присоединяют к стенам, потолкам с применением перфорированной монтажной ленты

Как установить гибкую гофру без ошибок

Эти изделия часто применяют при монтаже воздуховодов для кухонных вытяжек. Если правильно подобрать длину и трассу, получится решить задачу с применением цельной трубы. Отсутствие стыков упрощает обеспечение хорошей герметичности, ускоряет рабочие процессы.

Чтобы обеспечить надежное и бережное крепление, особое внимание уделяют опорным точкам. Их устанавливают на расстоянии не менее 40 см

Применяют широкие хомуты, тщательно дозируют затягивание резьбовых креплений, чтобы не деформировать корпус гофры. Для соединения с другими компонентами применяют жесткие патрубки соответствующих размеров.

Правильный монтаж гибких воздуховодов с изоляцией

При установке подобных изделий монтажную технологию выбирают с учетом особенностей конкретной конструкции

В данной модели изоляционный слой создан поверх трубы, которая установлена обычным способом. Если приобретено изделие в собранном виде, необходимо выполнять все действия так, чтобы не повредить отдельные части

Чтобы не уменьшить срок службы минеральной ваты и других волоконных материалов, особое внимание уделяют поверхностной защите. Она должна предотвратить проникновение внутрь воды

В помещениях с повышенной влажностью лучше использовать вспененные полимерные материалы.

Как выбрать воздуховод — гофра или пластик

При выборе вентканала нужно учитывать:

• Траекторию укладки. Чем больше поворотов, тем сложнее монтировать жесткий воздуховод. В этом случае лучше остановиться на пластиковой гофре для вытяжки.
• Покрытие потолка. В подвесную конструкцию проще спрятать плоский пластиковый воздуховод, чем круглую трубу той же площади сечения.
• Уровень шума. Гофрированные стенки в отличие от гладких — это дополнительные препятствия на пути движения воздуха, поэтому при прохождении потока возникает интенсивный звук.
• Условия работы. Во влажных помещений оптимально использовать некорродирующие полимерные каналы. Для вытяжки на кухне предназначены негорючие или слабогорючие изделия, которые выдерживают нагрев до 270°С. Это алюминиевые, оцинкованные или ПВХ-конструкции.

По сравнению с круглыми, прямоугольные воздуховоды для вентиляции имеют больше потери давления, в них быстрее скапливается пыль, хотя  монтаж пластиковых воздуховодов  с  такой формой выполнять удобнее. Систему с принудительным побуждением рекомендуется выполнять из металлических каналов.

Как эффективно спрятать конструкцию

Чтобы придать кухне презентабельный вид, следует не только закрепить изделия, но и знать, как спрятать плоды своего творчества. Специалисты разработали несколько действенных способов как спрятать воздуховод. Особого внимания заслуживают следующие методы:

1. Применение декоративных коробов. Фактически речь идёт о модифицированных кожухах, отличающихся не только по способу изготовления, но и форме, цвету. В некоторых случаях лучше установить несколько декоративных светильников.
2. Монтаж за подвесной потолок. Горизонтальные трубы проще всего скрывать, если они крепятся в подвесном потолке. Что касается вертикальных участков, то под них изготавливаются защитные декоративные кожухи из материала, который перекликается с потолком.
3. Изготовление декоративного короба из гипсокартона. Короб подбирается под дизайн кухни, при этом саму конструкцию окрашивают в цвет обоев.
4. Прокладка труб внутри мебели. Установка сводится к внутренней прокладке.

На рынке представлено множество труб и каналов, посредством которых можно установить и подключить кухонную вытяжку для кухни с воздуховодом к вентиляции. Выбор сводится не только к подбору изделий с оптимальными конструктивными характеристиками. Учитывают личные предпочтения хозяев, удобство монтажа, производительность.

Где применяются пластиковые воздуховоды

В любом доме либо промышленном помещении должна происходить свободная циркуляция воздуха в соответствии с действующими нормативами. Ее обеспечивают вентиляционные системы, собранные из специальных труб.

Пластиковые воздуховоды используют для:

• кухонных вытяжек;
• вентсистем в квартирах и домах;
• конструкций принудительного проветривания помещений на предприятиях.

Пластиковые воздуховоды используют для кухонных вытяжек.

Торговые центры, столовые и рестораны тоже отдают предпочтение системам, собранным из пластика. Он дешевле и долговечнее. Конструкции, отводящие воздух, работают почти бесшумно.

Монтаж профилей

Проще начинать монтаж со стеновых направляющих профилей по плану:

• установить направляющий элемент на стену, прижать его строго по черте и прямо через стенку сделать первое отверстие на конце профиля, забить в него дюбель-гвоздь. Затем перейти к противоположному краю, и закрепить его таким же способом. Затем установить дюбеля по всему профилю шагом 20 см;
• остальные профиля устанавливаются аналогично описанному способу;
• переходим на потолок, и устанавливаем на нем профиля.

Важно! Профиля проверяем по уровню, следим, чтобы не было перекоса

• Следующим этапом будет установка поперечен. Их нужно вырезать из стоечного профиля. Равные отрезки с выгнутыми краями прикручиваются саморезами к профилю на потолке, шаг перемычек должен быть 60 см, если монтируется простой короб и 40 см, если усиленный;
• Как только все перемычки по периметру установлены, собирается угловая конструкция, для нее берется два профиля направляющих, и вкладываются друг в друга. Затем нужно подставить профиль к краям перемычек, и прикрутить. В этой ситуации нужен помощник. Проверить уровень конструкции;
• Теперь можно приступить к установке перемычек снизу будущего короба;
• Когда все готово, еще раз проверяем конструкцию, все ее грани должны быть на одном уровне. Если есть перекос, его нужно сразу устранить.

После подготовки каркаса, на его ребра снизу положить гофру, и закрепить ее в стационарном вентиляционном отверстии.

Размещение гофры в коробе из гипсокартона Гофра должна быть такой длины, чтобы хватило до вытяжки, установленной над плитой. Можно начинать установку ГКЛ.

Рекомендации по выбору

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон

Если такая документация отсутствует, от покупки лучше отказаться.
Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
Не нужно ориентироваться на низкие цены

Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

• Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
• Небольшой уровень шума при работе.
• Способность быстро и в нужном объеме удалять посторонние запахи.

Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

• приготовить поверхности к монтажу;
• сделать схематический чертеж короба;
• на потолок нанести разметку;
• произвести расчет материала;
• закупить все необходимое;
• подготовить инструмент.

Теперь подробно разберем каждый этап:

1. Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
2. Поверхность грунтуется.

   Вариант дизайна и оформления короба из гипсокартона на кухне

3. Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.

Обзор характеристик

• способу утепления (популярные модели оснащены утеплителем изначально, в остальных случаях манипуляции осуществляются после окончания монтажа);
• диаметру сечения;
• размерам;
• форме поперечного сечения канала;
• материалу изготовления;
• показателю жесткости.

Однако, при расчете бюджета необходимо понимать, что помимо самих воздуховодов, понадобятся вспомогательные комплектующие, обслуживание и затраты на монтаж. Следует отметить, что несмотря на существенные затраты, дальнейшая экономия очевидна. В качестве основных материалов зачастую используется:

• нержавейка (нержавеющая сталь);
• сталь (из оцинковки);
• пластик;
• гофрированные трубы;
• алюминиевые.

Преимущества и недостатки материалов

В процессе обустройства системы возможно использование различных материалов. Зачастую выбор останавливается на конструкциях пластиковых или стальных. Первый вариант для кухонных вытяжек использовать не рекомендуется, так как подразумевается существенный нагрев в процессе эксплуатации. Для достижения максимального показателя эффективности возможно совмещение материалов.

Тип конструкции	Недостатки	Преимущества
Гибкие	Ломкие и хрупкие изделия. На поверхности массово накапливается копоть, гарь и пыль. За счет наличия гофрированной поверхности, скорость потока снижается.	Работа при температурном диапазоне -30°С — +120°С. Возможность принятия любой формы. Сжимаются и растягиваются на необходимую длину.
Пластиковые	Материалы относятся к категории пожароопасных. Низкие температуры приводят к разрушению конструкции за счет того, что материал становится хрупким.	Долговечность с учетом приемлемой стоимости. Увеличение скорости за счет наличия гладких стенок. Низкий показатель шумов. Простота монтажа за счет небольшого веса ключевых компонентов. Высокий показатель эстетичности.
Металлические	Существенный вес изделия, что осложняет процесс монтажа. В процессе установки понадобятся специализированные инструменты (дорогостоящие), которые дадут возможность добиться герметичности соединений. Высокий шум.	Устойчивость к ультрафиолетовым лучам. Терпимость к существенным температурным перепадам. Высокая скорость транспортировки воздушных масс за счет наличия гладкой поверхности. Не способствуют накоплению грязи. Высокий показатель прочности и эксплуатационного срока.

Область применения

Промышленные пластиковые воздуховоды

Вентиляционные каналы  из полимерных материалов широко применяются  для устройства естественной и механической вентиляции.

В строительных нормативных документах полимерные воздуховоды разрешено устанавливать в жилых домах, административных и производственных строениях категории «Д» с низким риском пожароопасности, высотой до трех этажей.

Пластик хорошо совместим почти со всеми строительными материалами. С помощью монтажной пены каналы хорошо фиксируются в отверстиях, практически не смещаясь со временем.

За счет того, что внутренняя поверхность пластиковых труб гладкая, они обладают хорошими аэродинамическими показателями. Это позволяет использовать их для устройства отдушин и воздуховодов естественной вентиляционной системы.

В пластиковые каналы легко встраиваются вентиляторы и клапанные заглушки. К системе легко подсоединяются установки климат-контроля, фильтрационные комплексы.

Поэтому на сегодняшний день этот тип воздуховодов считается одним из самых популярных при монтаже приточно-вытяжной принудительной вентиляции.

Пластиковый воздуховод подходит для вытяжки загрязненного воздуха из санузла или кладовой. Антистатическое покрытие не дает скапливаться внутри частицам пыли.

Благодаря этому канал не засоряется и поддерживается хороший уровень тяги в проблемных помещениях. Воздуховод из ПВХ довольно просто вписать в общий интерьер так, чтобы он практически полностью сливался с обстановкой и не привлекал внимания.

Это  самый востребованный бюджетный материал для сборки простых вентиляционных конструкций. Для кухни пластиковые воздуховоды лучше выбирать уплощенной прямоугольной формы.

Такие каналы проще разместить на небольшом пространстве.  Трубы для вентиляции пластиковые не рекомендуют устанавливать в подвальных и полуподвальных помещениях, на чердаках, в зданиях с особыми требованиями к пожарной безопасности.

Особенности монтажа воздуховодов

Для каждого типа воздуховода предусмотрены свои особенности установочных работ, свои нюансы монтажа.

Металлические воздуховоды

Монтаж воздуховода для кухонной вытяжки гофры, делается при наличии пары хомутов и вентиляционной решетки. Решетка крепится на специальный фланец, который выходит из вентиляционной шахты, а потом на отверстие в решетке крепится воздуховод. Закреплять все соединения нужно металлическими хомутами.

У гофры достаточно плюсов. При монтаже, не нужно использовать дополнительные переходники. Но ее шумность в процессе вентиляции не вызывает оптимизма, а также есть дополнительное сопротивление при проходе воздуха через алюминиевые складки.

Металлические прямоугольные воздуховоды крепятся с помощью фланцев и ниппелей, а также дополнительно соединяются скобами. Металлические воздуховоды легко устанавливаются, имеют низкое аэродинамическое сопротивление, и вдобавок устойчивы к влиянию влаги и появлению коррозии.

Пластиковые воздуховоды для вытяжек

Пластиковый воздуховод состоит из ПВХ, толщиной приблизительно 1 мм. Он может быть прямоугольным и круглым. Продаются данные воздуховоды разных размеров, но если нужно, для соединения можно использовать ПВХ—соединители круглой или прямоугольной формы. Все стыки при соединении пластиковых деталей должны промазываться герметиком.

Стандартный выход кухонной вытяжки имеет круглую форму, так же как и вытяжка в вентиляционный канал. Поэтому целесообразно использовать переходники, с круглой на прямоугольную, если используется плоский воздуховод.

Размер воздуховода и выходное отверстие вытяжки желательно выбирать одинаковыми. Но это зависит от мощности последней. Если ее производительность низкая, в районе 350-400 м.куб/час, то воздуховод можно сузить с помощью переходника.

Также при установке используются колена, в местах, где нужно сделать изгиб. Но для того чтобы увеличить эффективность очистки воздуха и уменьшить шумность, количество изгибов должно быть минимальным.

Дополнительно, перед тем как установить вытяжку в конце воздуховода можно поставить антивозвратный клапан, который предотвратит возврат негожего воздуха

Также при крепеже вытяжки, важно учитывать высоту расстояния до варочной поверхности. Так как высокая температура при готовке может привести к деформации вытяжки или пожару. Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов

Это будет гарантировать безопасность эксплуатации кухонной техники

Монтаж воздуховода для вытяжки в квартире и в частном доме, желательно проводить с помощью компетентных специалистов. Это будет гарантировать безопасность эксплуатации кухонной техники.

Тонкости монтажа вентиляционной сети

Схема прокладки вентиляционных сетей должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

1. Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
2. На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
3. В этих пунктах просверливаются отверстия нужного диаметра.
4. К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
5. Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
6. Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
7. Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы

Важно не забывать следить за тщательной герметизацией швов

Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

перед укладкой следует растянуть полностью гибкий элемент; протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха; размещая воздуховод, нужно избегать его соседства с отопительными системами; радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель; крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать; при прокладке системы сквозь стену нужно воспользоваться специальными переходниками – гильзами.

Монтаж воздуховодов может осуществляться как с утеплением, так и без него

Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума – рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Подводя итоги

Кто-то может сказать, что нет смысла в установке системы вентиляции в кухне, что вполне может хватить и предусмотренной строителями шахты без дополнительных приспособлений. Что ж, пусть это останется на их совести. Но все же хорошая вентиляционная система, обеспечивающая нормальный приток свежего воздуха и отвод загрязненного – это залог здоровья человека. Да и пар от варочных поверхностей, оседающий на поверхностях довольно быстро сведет на нет все усилия по ремонту квартиры. А потому, монтаж вентиляционных труб – дело нужное, а порой даже необходимое.

А крепится все достаточно просто

Надеемся, что изложенная сегодня информация была полезна читателю. А если остались вопросы по теме, Вы всегда можете их задать в обсуждениях. И напоследок хотелось бы предложить короткое познавательное видео по монтажу воздуховода для вытяжки:
