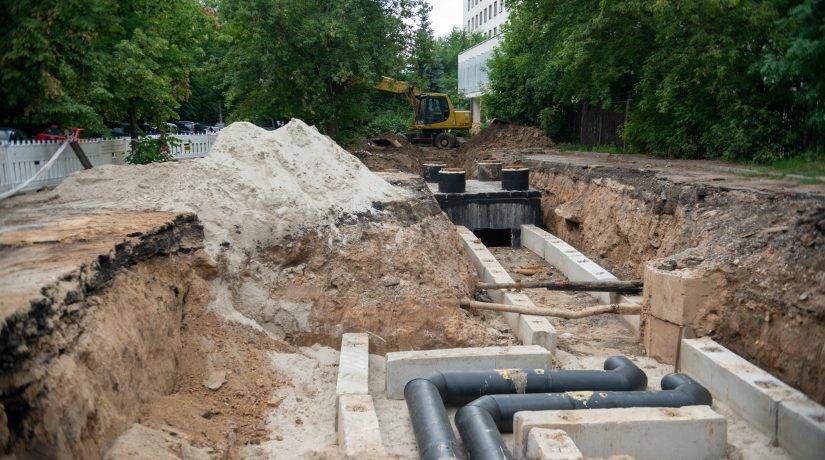

Содержание

Меры безопасности и эксплуатация

У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в технической документации. Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.

Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.

В процессе эксплуатации необходимо:

  • Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.
  • Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.
  • Осуществлять контроль нагрева электрического двигателя.
  • Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.
  • Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.
  • https://teploobmennik-russia.ru/article/teplovye-punkty-v-teplosetyah
  • https://okommunalke.ru/obshhedomovoe-imushhestvo/chto-takoe-itp
  • https://StrojDvor.ru/otoplenie/ustrojstvo-i-princip-raboty-teplovogo-punkta/
  • https://servicepto.ru/info/chto-takoe-individualnyiy-teplovoy-punkt
  • https://www.tproekt.com/teplovoy-punkt/
  • https://www.teplo-punkt.ru/itp/montazh-itp.php
  • https://bvzd.ru/vopros/individualnyy-teplovoy-punkt-itp-sostav-sistemy-i-primenenie
  • https://nedvizhka.site/zhkh/mnogokvartir/individualnyj-teplovoj-punkt
  • https://tesco-mos.ru/stati/printsip-raboti-itp-individualnih-teplovih-punktov/
  • https://www.teplo-punkt.ru/itp/individualnyj-teplovoj-punkt-v-mnogokvartirnom-dome.php
  • https://OrenInstrument.ru/teplosistema/princip-raboty-itp.html
  • https://ests.msk.ru/teplosnabzheniye/itp

Системы потребления тепловой энергии[ | ]

В типичном ТП имеются следующие системы снабжения потребителей тепловой энергией:

  • Система горячего водоснабжения (ГВС). Предназначена для снабжения потребителей горячей водой. Различаютзакрытые иоткрытые системы горячего водоснабжения. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах.
  • Система отопления . Предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха. Различаютзависимые инезависимые схемы присоединения систем отопления.
  • Система вентиляции . Предназначена для обеспечения подогрева поступающего в вентиляционные системы зданий наружного воздуха. Также может использоваться для присоединения зависимых систем отопления потребителей.
  • Система холодного водоснабжения . Не относится к системам потребляющим тепловую энергию, однако присутствует во всех тепловых пунктах, обслуживающих многоэтажные здания. Предназначена для обеспечения необходимого давления в системах водоснабжения потребителей.

Балансировка системы

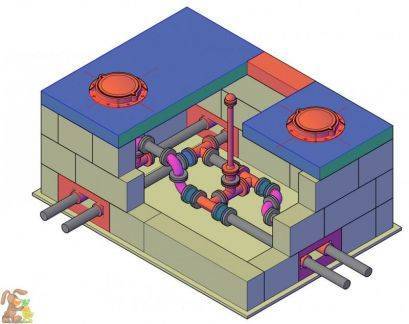

Main menuТепловая камера тепловых сетейНавигация по статьямУстройство ИТП тепловых пунктов зданийПоделись с друзьями, если понравилась статья
Балансировочные клапаны настраиваются после установки оборудования и пуска теплоносителя

Расчеты любой гидравлической схемы очень сложны. При монтаже проявляются особенности и отклонения, которые при вычислениях учесть невозможно: засоры, окалина, сужения. На практике гидравлику увязывают на этапе проектирования, а затем производят наладку с помощью балансировочных клапанов. Это устройство – регулируемая шайба. С ее помощью меняют пропускную способность клапана, то есть гидравлическое сопротивление. Таким образом связывают работу всех контуров.

Балансировочные клапаны ставят на все узлы и системы ТП: теплообменник, насосы, контуры водоснабжения, вентиляции, отопления. Дополнительные устройства требуются для согласования работы контуров и компенсации работы насосов.

ИТП: задачи, функции, назначение

По определению ИТП — тепловой пункт, обогревающий здания полностью или отчасти. Комплекс получает энергию из сети (ЦТП, центрального теплового пункта или котельной) и распределяет ее до потребителей:

  • ГВС (горячего водоснабжения);
  • отопления;
  • вентиляции.

При этом имеется возможность регуляции, так как режим обогрева в жилой комнате, подвале, на складе, отличается. На ИТП возлагаются следующие основные задачи.

  • Учет расхода тепла.
  • Защита от аварий, контроль за параметрами для безопасности.
  • Отключение системы потребления.
  • Равномерное распределение тепла.
  • Регулировка характеристик, управление температурными и другими параметрами.
  • Преобразование теплоносителя.

Для установки ИТП здания модернизируются, что обходится недешево, но несет в себе выгоды. Пункт располагают в отдельном техническом или подвальном помещении, пристройке к дому или отдельно расположенном рядом сооружении.

Этапы установки

ТП здания или объекта при установке проходит поэтапную процедуру. Одного лишь желания жильцов в многоквартирном здании недостаточно.

  • Получение согласия собственников помещений жилого здания.
  • Заявка теплоснабжающим компаниям на проектирование в конкретном доме, разработка техзадания.
  • Выдача технических условий.
  • Обследование жилого либо иного объекта под проект, определение наличия и состояния оборудования.
  • Автоматический ТП будут проектировать, разрабатывать и утверждать.
  • Заключается договор.
  • Проект ИТП жилого дома либо иного объекта реализуется, проводятся испытания.

Основные технические требования, предъявляемые к трубопроводной арматуре

К основным техническим требованиям, предъявляемым к трубопроводной арматуре, относятся:

  1. Герметичность по отношению к внешней среде и герметичность в затворе.
  2. Прочность конструкции и способность выдерживать нагрузки (постоянные и кратковременные давления, усилия и крутящие моменты) без деформаций, нарушающих нормальную работу изделия.
  3. Отсутствие застойных зон и полостей; обеспечение надежного функционирования после длительного нахождения арматуры в закрытом или открытом положении.
  4. Ремонтопригодность, позволяющая производить замену быстроизнашиваемых деталей без вырезки арматуры из трубопровода.
  5. Работоспособность деталей в условиях частых пусков и остановов оборудования; простота и удобство в обслуживании, обеспечение гарантированного числа циклов открытия-закрытия при рабочих параметрах.

К предохранительной арматуре предъявляются особые требования, основными из которых являются следующие:

  1. Клапан обратный поворотный при достижении максимально допустимого давления должен безотказно открываться и пропускать рабочую среду в требуемом количестве.
  2. При срабатывании клапан должен работать устойчиво без вибраций.
  3. Клапан должен закрываться при снижении давления.
  4. Клапан в закрытом состоянии при рабочем давлении должен обеспечить требуемую степень герметичности.

Запорная арматура должна обладать:

  • минимальным гидравлическим сопротивлением;
  • необходимой герметичностью в затворе;
  • легкостью рабочего хода.

Регулирующая арматура должна:

  • обеспечивать необходимую пропускную характеристику и точность регулирования;
  • выполнять в случае необходимости функции запорной арматуры по герметичности затвора;
  • иметь проточную часть, стойкую к эрозионному износу;
  • излучать уровень шума не более 85 дБ на расстоянии не более 1 м;
  • не создавать вибрацию примыкающего трубопровода.

Материалы корпусов и крышек арматуры следует выбирать на основе прочностных свойств сталей при рабочих температурах.

Материалы уплотнительных поверхностей должны быть устойчивы против коррозии в среде воды и пара, противостоять эрозионному воздействию протекающей среды, что особенно важно для регулирующей арматуры, детали проточной части которой работают в условиях больших скоростей потока среды. Материалы уплотнений затворов стальных должны обладать высоким пределом прочности (не менее 400÷500 МПа) при рабочих температурах, достаточно высокой твердостью (HRC>40) и высоким сопротивлением задиранию. Материалы уплотнений затворов стальных должны обладать высоким пределом прочности (не менее 400÷500 МПа) при рабочих температурах, достаточно высокой твердостью (HRC>40) и высоким сопротивлением задиранию

Материалы уплотнений затворов стальных должны обладать высоким пределом прочности (не менее 400÷500 МПа) при рабочих температурах, достаточно высокой твердостью (HRC>40) и высоким сопротивлением задиранию.

Популярные статьи  Звукоизоляция и шумоизоляция розеток в квартире

Выпускаемая заводами арматура должна соответствовать нормам, приведенным в Правилах Ростехнадзора.

Гарантийный срок эксплуатации трубопроводной арматуры устанавливается в соответствии с ТУ завода-изготовителя (но не более 24 месяцев со дня ввода изделий в эксплуатацию и не более 36 месяцев со дня пересече­ния границы РФ для экспортных поставок).

Преимущества и недостатки

Каждый из видов ТП обладает своими достоинствами и недостатками. Плюсы ЦТП:

  • параметры теплоносителя – температура, давление, поддерживаются и контролируются автоматически;
  • пункт обслуживает большое число потребителей.

Недостатков у этого решения намного больше:

  • Каждый потребитель получает строго дозированное количество тепла. Однако равны эти доли только на уровне ЦТП. Из-за разной длины трубопровода жильцы зданий получают воду с разной температурой.
  • Чем длиннее трубопровод, тем больше потеря тепла. Из-за этого приходится повышать температуру на ЦТП, что приводит к росту расходов на отопление и горячую воду.
  • Во время ремонта без тепла остается большое количество жильцов.
  • Циркуляция горячей воды неравномерна. В домах, расположенных далеко от ЦТП, приходится долго сливать холодную воду, прежде чем получить нагретую. Счетчик учитывает весь этот объем как расход горячей.

ИТП в подвале дома экономит до 30% расходов на горячую воду ИТП намного выгоднее:

  • Меньше потеря тепла при передаче теплоносителя. Установка ИТП в здании экономит от 15 до 30% расходов.
  • Все квартиры получают одинаковое количество тепла с учетом площади.
  • Из крана вода идет действительно горячая и сразу.
  • Поскольку теплоузел работает без высокой нагрузки, вероятность поломок ниже. Монтаж и ремонт оборудования занимает меньше времени.
  • При выходе из строя ТП страдает меньшее количество жильцов.

Недостатки индивидуального комплекса связаны только с его ограниченными возможностями. ТП обслуживаете 1 дом, порой даже его часть. Для модификации целого микрорайона потребуется немало денежных средств.

Преимущества и недостатки МТП определяются его назначением. Однако у такой системы есть свои плюсы:

  • Готовый модуль занимает минимум места. Даже если это ЦТП, его можно установить в подвале.
  • Монтаж крайне прост – его нужно лишь подключить к теплотрассе и электросети.

ИТП для отопления, горячего водоснабжения и вентиляции

Подключение тепловой установки выполняется по независимой схеме. Для отопительной и вентиляционной системы используется теплообменник пластинчатый, рассчитанный на 100%-ную нагрузку. Схема горячего водоснабжения – независимая, параллельная, одноступенчатая, с двумя пластинчатыми теплообменниками, рассчитанными на 50% нагрузки каждый. Компенсация понижения уровня давления осуществляется посредством группы насосов.

Подпитка отопительной системы происходит из обратного трубопровода тепловых сетей. Подпитка горячего водоснабжения выполняется из системы холодного водоснабжения.

Дополнительно индивидуальный тепловой пункт в многоквартирном доме может оборудоваться прибором учета.

Что такое ТП

Тепловым пунктом (ТП) называется теплораспределительный комплекс. Основным назначением ТП является распределение централизованной тепловой энергии по различным потребителям. В отличие от УУТЭ, в ТП устанавливаются помимо запорной арматуры еще и регулирующая.

Существуют следующие разновидности индивидуальных тепловых пунктов:

  • индивидуальные теплопункты. Обеспечивают подачу теплоносителя, контроль затраченного тепла в отдельные строения либо даже в его части. Обычно проектирование итп и монтаж производится теми же проектными организациями, какие осуществляют и проектирование/монтаж УУТЭ;
  • центральные теплопункты. Обслуживают группу построек;
  • модульные/блочные конструкции. Полностью готовые к эксплуатации ТП заводского производства.

Монтаж УУТЭ

Перед началом производства работ по монтажу узлов учета необходимо произвести следующие мероприятия:

  • предпроектные изыскания объекта;
  • проектирование узлов учета. На данном этапе производятся необходимые расчеты, после чего осуществляется выбор наиболее соответствующего оборудования (теплосчетчика, приборов индикации, измерения);
  • согласование проекта. Согласно действующим правилам и нормам учета тепла, оно осуществляется у организации-поставщика тепловой энергии.

После получения всей разрешительной документации производятся монтажные работы. Стандартный монтаж уутэ состоит из следующих операций:

  • врезка в трубопроводы всех элементов согласно проекту;
  • электромонтажные работы.

После окончания монтажа узла учета осуществляются пуско-наладочные операции. Они состоят из:

  • программирования вычислителя;
  • контроля соответствия показаний узла учета.

Затем проводится сдача готового и проверенного УУТЭ заказчику и поставщику теплоэнергии в присутствии представителей теплоснабжающей организации.

Балансировка системы

Балансировочные клапаны настраиваются после установки оборудования и пуска теплоносителя Расчеты любой гидравлической схемы очень сложны. При монтаже проявляются особенности и отклонения, которые при вычислениях учесть невозможно: засоры, окалина, сужения. На практике гидравлику увязывают на этапе проектирования, а затем производят наладку с помощью балансировочных клапанов. Это устройство – регулируемая шайба. С ее помощью меняют пропускную способность клапана, то есть гидравлическое сопротивление. Таким образом связывают работу всех контуров.

Балансировочные клапаны ставят на все узлы и системы ТП: теплообменник, насосы, контуры водоснабжения, вентиляции, отопления. Дополнительные устройства требуются для согласования работы контуров и компенсации работы насосов.

Рентабельность от использования

Уменьшение теплоупотребления на 38% в промышленных, административных и, вместе с тем, общественных строениях на 13% – в обитаемых, благодаря учитыванию действительной t внешней сферы и уменьшенного графика обогрева ночью:

  • Понижение расходов на формирование теплопункта, благодаря уменьшению величин и периодов совершения сборки, транспортно-подготовительных и настроечных растрат;
  • Закрытие на автомате поставки ГВС и аннулирование учитывания траты при появлении аварийных обстоятельств;
  • Присутствие встроенного УУ и юстировка теплоэнергии;
  • Разрешает (при пользовании блочных и ИТП) переводиться на 2-х трубную структуру перевода теплоносителя от теплолиний;

Виды ТП

Различие ТП — в количестве и видах систем потребления. Особенности типа потребителя предопределяют схему и характеристики требуемого оборудования. Отличается способ монтажа и расстановки комплекса в помещении. Выделяют следующие виды.

  • ИТП для единственного здания или его части, расположенный в подвале, техническом помещении или рядом стоящем сооружении.
  • ЦТП — центральный ТП обслуживает группу зданий или объектов. Располагается в одном из подвалов или отдельном сооружении.
  • БТП — блочный тепловой пункт. Включает один или несколько блоков, изготовленных и поставленных на производстве. Отличается компактным монтажом, применяется для экономии места. Может выполнять функцию ИТП или ЦТП.

Достоинства использования ИТП

В ИТП нет недостатков, которые имеет традиционная система теплоснабжения из четырех труб. При этом ИТП имеет массу существенных достоинств, в том числе:

  • Высокие показатели экономичности за счет снижения на 20-30% энергии теплоносителя;
  • Устройства контроля, используемые в такой системе, доступные, и с их помощью можно оптимизировать количество получаемой тепловой энергии;
  • Имеется возможность в оперативном порядке воздействовать на расход тепла за счет использования различных режимов, зависящих, например, от погодных условий;
  • Монтаж не занимает много времени и не требует много пространства;
  • Система отличается надежностью и стабильностью, не требует постоянного присутствия оператора.

Преимущества наличия ИТП

Значительные расходы на создание ИТП допускаются в связи с преимуществами, которые следуют из наличия пункта в здании.

  • Экономичность (по потреблению — на 30%).
  • Снижение затрат на эксплуатацию до 60%.
  • Расход тепла контролируется и учитывается.
  • Оптимизация режимов снижает потери до 15%. Учитывается время суток, выходные дни, погода.
  • Тепло распределяется соответственно условиям потребления.
  • Расход можно регулировать.
  • Вид теплоносителя подлежит изменению в случае необходимости.
  • Низкая аварийность, высокая безопасность эксплуатации.
  • Полная автоматизация процесса.
  • Бесшумность.
  • Компактность, зависимость габаритов от нагрузки. Пункт можно разместить в подвале.
  • Обслуживание тепловых пунктов не требует многочисленного персонала.
  • Обеспечивает комфорт.
  • Оборудование комплектуется под заказ.
Популярные статьи  Декор однокомнатной квартиры: идеи ремонта, советы по дизайну

Управляемый расход тепла, возможность влияния на показатели привлекает в плане экономии, рационального расхода ресурса. Поэтому считается, что затраты окупаются в приемлемый период.

Преимущества и недостатки

Каждый из видов ТП обладает своими достоинствами и недостатками. Плюсы ЦТП:

  • параметры теплоносителя – температура, давление, поддерживаются и контролируются автоматически;
  • пункт обслуживает большое число потребителей.

Недостатков у этого решения намного больше:

  • Каждый потребитель получает строго дозированное количество тепла. Однако равны эти доли только на уровне ЦТП. Из-за разной длины трубопровода жильцы зданий получают воду с разной температурой.
  • Чем длиннее трубопровод, тем больше потеря тепла. Из-за этого приходится повышать температуру на ЦТП, что приводит к росту расходов на отопление и горячую воду.
  • Во время ремонта без тепла остается большое количество жильцов.
  • Циркуляция горячей воды неравномерна. В домах, расположенных далеко от ЦТП, приходится долго сливать холодную воду, прежде чем получить нагретую. Счетчик учитывает весь этот объем как расход горячей.

ИТП в подвале дома экономит до 30% расходов на горячую воду

ИТП намного выгоднее:

  • Меньше потеря тепла при передаче теплоносителя. Установка ИТП в здании экономит от 15 до 30% расходов.
  • Все квартиры получают одинаковое количество тепла с учетом площади.
  • Из крана вода идет действительно горячая и сразу.
  • Поскольку теплоузел работает без высокой нагрузки, вероятность поломок ниже. Монтаж и ремонт оборудования занимает меньше времени.
  • При выходе из строя ТП страдает меньшее количество жильцов.

Недостатки индивидуального комплекса связаны только с его ограниченными возможностями. ТП обслуживаете 1 дом, порой даже его часть. Для модификации целого микрорайона потребуется немало денежных средств.

Преимущества и недостатки МТП определяются его назначением. Однако у такой системы есть свои плюсы:

  • Готовый модуль занимает минимум места. Даже если это ЦТП, его можно установить в подвале.
  • Монтаж крайне прост – его нужно лишь подключить к теплотрассе и электросети.

Сферы применения

Main menuТепловая камера тепловых сетейНавигация по статьямУстройство ИТП тепловых пунктов зданийПоделись с друзьями, если понравилась статья
ИТП для подогрева воздуха в системе вентиляции

ТП необходимы для правильного распределения тепла между потребителями. К ним относятся:

  • Снабжение горячей водой. Часть тепла, поскольку горячая вода подается по трубам, уходит на отопление ванной и кухни.
  • Отопительные системы – поддерживают комфортную температуру в жилых и публичных помещениях.
  • Вентиляционная система – перед поступлением в здание воздух подогревается.
  • Холодное водоснабжение – относится не к потребителям, а к элементам обеспечения. Холодная вода служит регулятором.

Устанавливают ТП для отопления, водоснабжения, кондиционирования и старых, и новых зданий.

Эффективность установки

Индивидуальный теплоузел в многоквартирном доме снижает расходы по отоплению и горячему водоснабжению:

  • Счетчик тепла сам на его расход не влияет, но правильно учитывает. Отопительные компании часто возвышают стоимость услуг, при этом не поставляя достаточного количества тепловой энергии. При точном учете выясняется, что до установки ТП жители переплачивали.
  • Автоматизация сокращает затраты на обслуживание. Более точная регулировка температуры тоже снижает расходы.
  • Закрытая система теплоснабжения выгоднее: нет нужды постоянно очищать воду, ремонтировать трубы и радиаторы. Потери тепла в закрытой системе меньше.
  • ИТП работает по графику: снижает ночью температуру, прекращает работу насосов, а утром увеличивает.

Преимущества наличия ИТП

Значительные расходы на создание ИТП допускаются в связи с преимуществами, которые следуют из наличия пункта в здании.

  • Экономичность (по потреблению — на 30%).
  • Снижение затрат на эксплуатацию до 60%.
  • Расход тепла контролируется и учитывается.
  • Оптимизация режимов снижает потери до 15%. Учитывается время суток, выходные дни, погода.
  • Тепло распределяется соответственно условиям потребления.
  • Расход можно регулировать.
  • Вид теплоносителя подлежит изменению в случае необходимости.
  • Низкая аварийность, высокая безопасность эксплуатации.
  • Полная автоматизация процесса.
  • Бесшумность.
  • Компактность, зависимость габаритов от нагрузки. Пункт можно разместить в подвале.
  • Обслуживание тепловых пунктов не требует многочисленного персонала.
  • Обеспечивает комфорт.
  • Оборудование комплектуется под заказ.

Управляемый расход тепла, возможность влияния на показатели привлекает в плане экономии, рационального расхода ресурса. Поэтому считается, что затраты окупаются в приемлемый период.

Эффективность установки

Индивидуальный теплоузел в многоквартирном доме снижает расходы по отоплению и горячему водоснабжению:

  • Счетчик тепла сам на его расход не влияет, но правильно учитывает. Отопительные компании часто возвышают стоимость услуг, при этом не поставляя достаточного количества тепловой энергии. При точном учете выясняется, что до установки ТП жители переплачивали.
  • Автоматизация сокращает затраты на обслуживание. Более точная регулировка температуры тоже снижает расходы.
  • Закрытая система теплоснабжения выгоднее: нет нужды постоянно очищать воду, ремонтировать трубы и радиаторы. Потери тепла в закрытой системе меньше.
  • ИТП работает по графику: снижает ночью температуру, прекращает работу насосов, а утром увеличивает.

Виды и особенности теплового пункта

Main menuТепловая камера тепловых сетейНавигация по статьямУстройство ИТП тепловых пунктов зданийПоделись с друзьями, если понравилась статьяТепловой пункт регулирует подачу теплоносителя, его температуру, подключается в систему отопления

Теплопункт включает оборудование, позволяющее присоединить энергоустановки к теплосетям, системы подачи жидкости, аппараты измерения и контроля. Обычно тепловой узел размещают в отдельном помещении или здании.

Назначение любого типа ТП – регулировка подачи теплоносителя. Все элементы системы – магистрали, трубопроводы, обслуживающие квартиры, радиаторы – рассчитаны на работу с теплоносителем определенной температуры, чистоты, загазованности. Нарушение этих показателей приводит к засорению и отказу системы.

ТП контролирует показатели входящей воды и выходящей. Потребитель получает жидкость оптимальной температуры под тем давлением, на которое рассчитана отопительная, вентиляционная, водопроводная системы. Если какие-то показатели изменяются на недопустимую величину, система контроля отключает подачу воды.

Здесь же происходит преобразование теплоносителя, например, конденсация пара и превращение в перегретую воду.

Центральный тепловой пункт

Main menuТепловая камера тепловых сетейНавигация по статьямУстройство ИТП тепловых пунктов зданийПоделись с друзьями, если понравилась статьяЧтобы дома хорошо прогревались, установка должна быть в каждом здании

Особенность теплоузла – большое число подключенных потребителей. ЦТП обслуживает несколько домов, предприятие или даже целый микрорайон. Обычно его размещают в отдельном строении, но допускается установка в подвальном помещении, если его размеры это позволяют.

Такой вариант не слишком удобен для рядового потребителя – обитателя квартиры. ЦТП устанавливает одинаковую температуру теплоносителя, не учитывая, что длина трубопроводов неодинакова. Ближайшие здания, как правило, перегреваются, дальние – получают весьма прохладную воду. Во время профилактических и ремонтных работ без тепла остается сразу целый микрорайон.

Популярные статьи  Антимагнитные пломбы на счетчики воды

Индивидуальный тепловой пункт

Main menuТепловая камера тепловых сетейНавигация по статьямУстройство ИТП тепловых пунктов зданийПоделись с друзьями, если понравилась статьяИТП имеет меньше габариты и может располагаться в подвале или отдельном строении

ИТП – это индивидуальный тепловой пункт. Он выполняет те же функции, что и ЦТП, но в меньшем объеме. Он подает теплоноситель в 1 здание или даже в одну его часть. Так как габариты его намного меньше, размещают теплоузел в подвале или в другом техническом помещении.

Модульный тепловой пункт

Тепловой узел блочный или модульный – это готовое заводское изделие. Блоки компактны, собраны и работают по одной схеме. Разместить их можно на самом маленьком участке. Монтируют блоки очень быстро: нужно только подсоединить внешние провода. По количеству потребителей модульный пункт может быть как индивидуальным, так и центральным.

Ключевые компоненты теплового пункта

Компоненты устройства ИТП Тепловой комплекс включает несколько основных элементов:

  • Теплообменник – аналог теплового котла котельной. Здесь тепло от жидкости в магистральной теплосети предается теплоносителю ТП. Это элемент современного комплекса.
  • Насосы – циркуляционные, подпиточные, смесительные, повысительные.
  • Грязевые фильтры – монтируются на входе и выходе трубопровода.
  • Регуляторы давления и температуры.
  • Запорная арматура – действует при утечках, аварийном изменении параметров.
  • Узел учета тепла.
  • Распределительная гребенка – разводит теплоноситель потребителям.

Более крупные ТП включают и другое оборудование.

Виды ИПТ по типу систем потребления тепловой энергии

Системы можно использовать стандартные, а можно сделать комбинированными. Так классические варианты подбора систем обеспечения теплом заключаются в следующей комплектации к общей схеме ИТП:

  1. Функция отопления.
  2. Подача горячей воды.
  3. Совмещение двух функций – отопления и горячего водоснабжения (ГВС).
  4. Совмещение подачи горячей воды и теплой вентиляции.

Направленность ИТП

Описание системы

Дополнительно

Только отопление

Тип схемы – независимая:

— пластинчатый теплообменник с 100-процентной нагрузкой;

— сдвоенный насос;

— запитывание от обратного трубопровода теплосети.

— блок горячей воды;

— учетные приборы и иные узлы.

ГВС

Тип схемы – параллельная, одноступенчатая:

— теплообменник – 2 шт. по 50% нагрузки, пластинчатые;

— группа насосных установок.

— блок отопления;

— учетные приборы и прочее.

Отопление + ГВС

Тип схемы отопления – независимая, для ГВС – независимая, двухступенчатая:

— пластинчатый теплообменник с 100-процентной нагрузкой;

— группы насосов;

— запитывание из обратного трубопровода теплосети насосом;

— прибор учета;

— пластинчатых теплообменника 2 (для ГВС);

— запитывание от холодного водоснабжения (для ГВС).

По желанию заказчика

Отопление + ГВС + Вентиляция

Схемы независимые, ГВС – независимая и параллельная, 1-ступенчатая:

— для вентиляции встроен пластинчатый теплообменник с нагрузкой 100%;

— для ГВС – 2 теплообменника пластинчатых по 50% нагрузки на каждый;

— группа насосных установок;

— запитывание – обратный трубопровод и холодная вода для ГВС.

Приборы учета

Документы для Энергонадзора

Чтобы успешно был проведен допуск в эксплуатацию, в службу Энергонадзора предоставляются следующий пакет бумаг:

  • техусловия, справка по подключению установки энергоснабжающей организацией;
  • проект, согласования;
  • акты – ответственности, готовности системы, приёмки выполненных работ, скрытые работы, промывке системы, допуска к безопасному эксплуатированию;
  • паспорт ИТП;
  • справка о готовности пункта;
  • справка о том, что с энергоснабжающим предприятием заключено соглашение;
  • перечень лиц, ответственных за обслуживание и ремонт системы;
  • приказ о том, что назначен ответственное лицо, прикрепленное за ИТП;
  • свидетельство специалиста сварочных работ (копия);
  • сертификаты качества на комплектующие и элементы;
  • инструкции должностей по обеспечению пожарной и эксплуатационной безопасности;
  • инструкция по эксплуатации пункта;
  • журнал КИПа, где отмечаются наряды, допуски, дефекты и иное;
  • наряд на подключение тепловых сетей к ИТП.

Квалификация у обслуживающего персонала ИТП должна быть обязательно, но не требуется её высокий уровень. Поэтому все операторы, допускаемые к использованию и содержанию пункта, проходят обучение. В период перекрытой системы водоподачи насосы запускать не разрешается. Показатели манометров следует регулярно наблюдать, отслеживать порог давления, регулировать по схеме и инструкции

Также крайне важно не допускать перегрева электродвигателей, повышенного уровня вибраций, шума. Перекрывая клапаны, чрезмерных усилий делать не нужно, разбирать регуляторы во время скачка давления строго воспрещается

Перед эксплуатацией система внутри должна быть промыта.

Назначение[ | ]

Основными задачами ТП являются:

  • учет тепловых потоков и расходов теплоносителя и конденсата
  • контроль параметров теплоносителя
  • регулирование расхода теплоносителя
  • распределение теплоносителя по системам потребления теплоты
  • преобразование вида теплоносителя или его параметров
  • защита местных систем от аварийного повышения параметров теплоносителя
  • заполнение и подпитка систем потребления теплоты
  • сбор, охлаждение, возврат конденсата и контроль его качества
  • аккумулирование теплоты
  • подготовка воды для систем горячего водоснабжения
  • отключение систем потребления теплоты

Итог: как происходит экономия

Тепловой пункт системы отопления снабжают узлом учета при вводе, что является залогом экономии. С приборов снимают показания по расходу тепла. Сам учет не снижает расходы. Источник экономии — возможность смены режимов и отсутствие завышения показателей со стороны энергоснабжающих компаний, точное их определение. Невозможно будет списать на подобного потребителя дополнительные издержки, утечки, расходы. Окупаемость происходит в сроки 5 месяцев, как среднее значение с экономией до 30%.

Автоматизирована подача теплоносителя от централизованного поставщика — теплотрассы. Монтаж современного узла отопления и вентиляции позволяет учитывать при эксплуатации сезонные и суточные температурные изменения. Режим коррекции — автоматический. Теплопотребление уменьшается на 30% при окупаемости от 2 до 5 лет.

Итог: как происходит экономия

Тепловой пункт системы отопления снабжают узлом учета при вводе, что является залогом экономии. С приборов снимают показания по расходу тепла. Сам учет не снижает расходы. Источник экономии — возможность смены режимов и отсутствие завышения показателей со стороны энергоснабжающих компаний, точное их определение. Невозможно будет списать на подобного потребителя дополнительные издержки, утечки, расходы. Окупаемость происходит в сроки 5 месяцев, как среднее значение с экономией до 30%.

Автоматизирована подача теплоносителя от централизованного поставщика — теплотрассы. Монтаж современного узла отопления и вентиляции позволяет учитывать при эксплуатации сезонные и суточные температурные изменения. Режим коррекции — автоматический. Теплопотребление уменьшается на 30% при окупаемости от 2 до 5 лет.
