Изготовление корпуса

В качестве стенок для колонки можно использовать обычный лист МДФ или ДСП. При этом недопустимо использовать фанеру, так как по своим характеристикам она очень гибкая и издает сильный резонанс. В ходе выполнения корпуса для акустической системы также учтите тот факт, то чем больше воздуха будет оставаться внутри ящика, тем мягче будут басы. Поэтому оставляйте как можно больше свободного места, однако все должно быть в меру (иначе такие колонки попросту невозможно будет транспортировать).

Акустическое проектирование. Разработка акустики: что делают звукоинженеры

Полку разместите так, чтобы на колонки попадало максимальное количество воздуха. Дальше пометьте маркером места для распила. Теперь можно смело резать лист ДСП электролобзиком. Отметим также, что края обрезанных частей дерева следует тщательно выровнять. Для этого примените маленькую строительную болгарку. Учтите, что она может работать с несколькими дисками – по металлу и по дереву. Нам нужен последний вариант, так как при обработке подобных материалов режущий элемент первого типа попросту стирается и даже дымит. Специалисты рекомендуют использовать лепестковый круг.

Теперь дело осталось за малым. На корпусе обозначьте места для вкручивания мебельных саморезов и при помощи шуруповерта закрутите их до конца. В случае с винтами предварительно сделайте разметку под них и просверлите сквозные отверстия. Все, корпус для акустической системы успешно изготовлен.

Акустические системы – конструктивное устройство и принцип действия

Чтобы самостоятельно собрать акустическую систему (АС), нужно понимать ее устройство. В общем случае в конструкцию АС входят динамики, заключенные в корпус, и усилитель.

Корпус

Корпус – это первый важный элемент колонок, в который помещены остальные комплектующие. Он отвечает за воспроизведение звука на низких частотах и разделяет динамики, препятствуя их воздействию друг на друга, а также играет эстетическую роль.

Чтобы добиться звука высокого класса, нужно грамотно выбрать форму корпуса. Стандартные колонки выполнены в виде прямоугольника (куба, параллелепипеда), но такие устройства не позволяют достичь идеального звука, потому что прямые углы создают резонанс и сопутствующие отрицательные эффекты. Также АС изготавливаются в форме конструкций с острыми или тупыми углами (пирамиды, трапеции) и окружности (шара, эллипса), оптимальной для широкополосной акустики.

На заметку! Чтобы добиться наилучшего звучания от недорогих колонок, воспроизводящих основной диапазон частот, разработчики часто используют круглые формы. Передняя панель при этом выполняется ровной, а боковые стенки вместе с задней формируют изогнутую поверхность, эффективно отражающую и направляющую волны в сторону пользователя.

Сабвуферы воспроизводят низкочастотный звук, поэтому для них чаще используют кубическую форму. В сабах обычно устанавливают фазоинвертор, являющийся полой трубой, фокусирующей звуковые волны и проходящей сквозь одну из панелей.

Материал корпуса также бывает разным. Для качественного звука используют ДВП, ДСП, неплотную фанеру. Хорошо подходит дерево, но такая акустика получается тяжелой и массивной, поэтому деревянными обычно делают напольные колонки. Хороший корпус получается из специальных полимеров, но качество звука немного ухудшается. Дешевые АС выполняют из простого пластика. Такой материал плохо поглощает звук, что приводит к образованию лишних шумов. А если увеличить громкость до максимума, будут слышны гудение и гул.

Динамики

Динамики – основная составляющая часть акустической системы, так как именно они производят звуковые волны. В их конструкцию входит постоянный магнит, создающий непрерывное магнитное поле независимо от окружающих условий. Чаще всего он ферритовый. На дорогой акустике используются неодимовые магниты.

Магнитное поле окружает вторую важную составляющую динамиков – медную катушку, на которую воздействует переменный ток от розетки, батареи или USB разъема. Под воздействием тока и в окружении магнитного поля она совершает перпендикулярные колебания. Это заставляет вибрировать диффузор, что влечет колебания воздушных масс, воспринимаемые человеческими органами слуха как звуковые волны. Диффузорная мембрана изготавливается из полимеров или натуральных материалов, например, целлюлозы. На дорогой акустике используются тонкие пластинки из титана. От свойств материала зависит качество звучания.

На заметку! В зависимости от воспроизводимых частот, динамики бывают низкочастотными (сабвуферы, 20-120 Гц), среднечастотными (основной звуковой диапазон, до 5 кГц) и высокочастотными (твиттеры, от 2 до 20 кГц). Сабвуферы имеют самые большие размеры, твиттеры  — самые маленькие.

Усилитель

АС бывает активной или пассивной. В первом случае в колонки встраивается отдельный усилитель, преобразовывающий сигнал под мощность динамиков. Без этой детали звук будет очень тихим. Тогда как пассивная акустика подключается к внешнему усилителю звука специальным кабелем с клеммами. Данные аудиоусилители могут не только преобразовывать мощность сигнала, но и собирать и объединять аудиодорожки от нескольких колонок в многоканальной акустике.

На заметку! Для преобразования аудиосигнала может использоваться не только усилитель, но и ресивер.

Общий принцип работы

Схематически принцип действия АС выглядит следующим образом. Источник звука отправляет аудиосигнал на усилитель. Последний его обрабатывает и посылает на динамики в виде электрических импульсов. Ток поступает на катушку и вместе с магнитным полем воздействует на нее. В результате этого катушка движется вверх и вниз с различной амплитудой. От этого с такой же синхронностью движется диффузор, создавая звуковые волны различной громкости.

Причины, по которым начинается доработка акустики.

Живешь себе спокойно, слушаешь музыку на своих колоночках, купленных в музыкальном отделе супермаркета (в этом нет ни чего особенного). И особо не тревожишься – “Как же хорошо играют твои колонки!” Но однажды, случайно, в гостях, послушав акустику товарища, понимаешь, что твои колонки – как-то не так играют, можно сказать, что “не фонтан!”. Но в действительности, это ощущение может быть ошибочным. О том, что влияет на качество звука акустики поговорим в другой раз.

Популярные статьи  Какие инструменты необходимы для установки межкомнатной двери

Акустическое проектирование. Разработка акустики: что делают звукоинженеры

Начинаешь искать, что бы такого купить получше, вместо своих “стареньких”? Изучаешь по немного тему. Появляется некое понятие – что нужно искать и по чему. И вот оно – объявление мечты! Купив, по очень хорошей цене (а иногда и очень даже дорого), понравившиеся внешне колонки, спустя некоторое время начинаешь думать и понимать – “А ведь они могли бы звучать и лучше!” Что же делать в этом случае?

Есть несколько вариантов:

  1. забыть про “хорошую акустику” товарища и довольствоваться тем, что имеешь;
  2. купить новые, подороже и надеяться, что это именно “та акустика”, которая удовлетворяет;
  3. дорабатывать уже имеющиеся.

Какой вариант именно твой? А какой вариант лучше предпочесть?

Какую акустику лучше дорабатывать?

Дорабатывать лучше ту акустику, в которую производителем был заложен некий скрытый потенциал. Самый большой потенциал для доработки имеет акустика “средней ценовой категории”. Качество звука такой акустики можно назвать вполне пристойным.

Другое дело, дорабатывать дорогие, качественные акустические системы – практически не имеет смысла. Это связано с тем, что замена какого-то компонента, или изменение его некоторых свойств,  потребует замены и внесение изменений в другие компоненты. Иначе сказать, что с таким же успехом лучше начать собирать акустическую систему такого уровня с нуля.

Без сомнения, можно что-то доработать и в дорогой акустике. Но заметного улучшения на слух не будет. Хотя заметного для осциллографа прироста качественных характеристик всё же можно добиться.

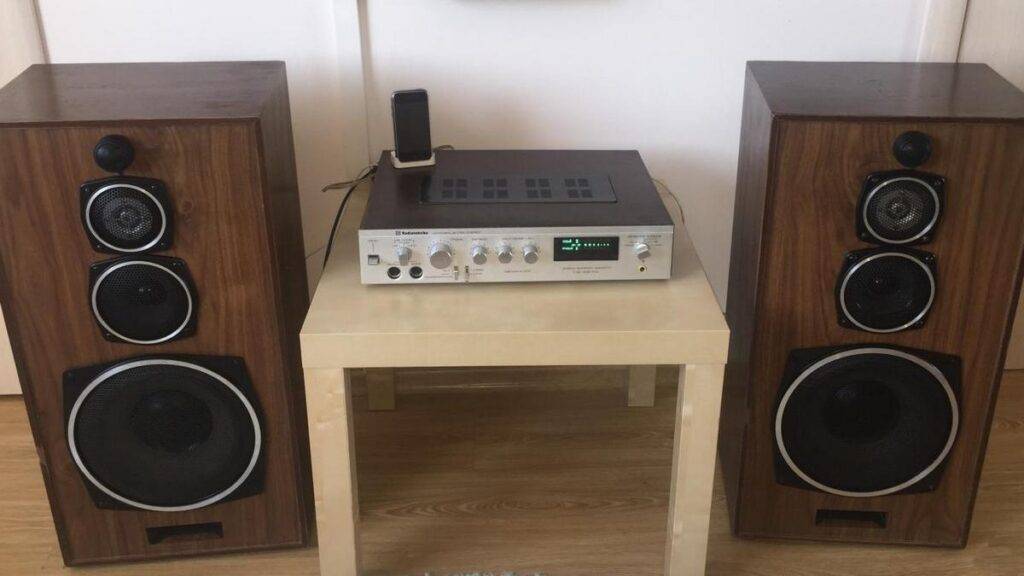

На данный момент, самым лучшим и распространенным вариантом остаётся доработка Советской акустики. Примеров по доработке акустики тех времен очень много, и самые “любимые” дорабатываемые колонки – S-90 и S-30. В такой ценовой категории, акустика этого класса, представляет наибольший интерес для доработок.

Акустическое проектирование. Разработка акустики: что делают звукоинженеры

В этой категории, подобных систем огромное количество. По этому уже много сделано работ. Были множество раз доработаны колонки акустики “Орбита 35 ас”, как и “Вега 50ас”. Достаточно бюджетная акустика японского бренда “Technics” (Техникс) выпуска 90х годов, так же поддаётся доработке и звучать они начинают по другому, вот забавный случай с подобной акустикой.

Но технологии не стоят на месте. Нынче легко поддаются доработкам и современные акустические системы, которые так же можно отнести к “середнячкам”. К примеру, мы уже рассматривали доработку акустики Polk audio и Eltax Hollywood.

Повтор выше сказанного – подитог.

Если имеются небольшие пластиковые колонки от музыкального центра, то заниматься их доработкой не имеет ни какого смысла, от слова – “совсем ни какого!” Для начала, что бы начать изучение и получить практические навыки стоит подумать об акустической системе долларов за 60-100, чтобы можно было попробовать получить из них максимум, ну или хотя бы какие-то значимые улучшения.

Известные звукорежиссеры

Запись

Список

  • Стив Альбини
  • Джим Андерсон
  • Майкл Дж. Бишоп
  • Билл Боттрелл
  • Дэвид Боттрилл
  • Гельмут Бурк
  • Иэн Берджесс
  • Чак Бритц
  • Патрик Браун
  • Терри Браун
  • Джон Бернс
  • Ян Кэпл
  • Дрю Кастро
  • Фред Катеро
  • Рой Чикала
  • Боб Клирмаунтин
  • Джон Конглтон
  • Майк Кросси
  • Терри Дата
  • Ник Дэвис
  • Шарль де Шуттер
  • Джек Дуглас
  • Том Дауд
  • Марк «Флуд» Эллис
  • Джефф Эмерик
  • Джек Эндино
  • Боб Эзрин
  • Дэвид Р. Фергюсон
  • Стив Фиск
  • Дэйв Фридманн
  • Умберто Гатика
  • Руди Ван Гелдер
  • Найджел Годрич
  • Дуг Грин
  • Джеймс Гатри
  • Мик Гузауски
  • Рой Хали
  • Уолли Хейдер
  • Дэвид Хентшель
  • Кости Хау
  • Эндрю Джексон
  • Энди Джонс
  • Глин Джонс
  • Лесли Энн Джонс
  • Тоши Касаи
  • Нил Кернон
  • Жакир Кинг
  • Эдди Крамер
  • Грег Ладаньи
  • Максим Ле Гиль
  • Джеймс Лок
  • Крис Лорд-Алдж
  • Том Лорд-Алдж
  • Рейнхольд Мак
  • Майк Марчиано
  • Джордж Мартин
  • Тони Мазерати
  • Джордж Массенбург
  • Марио Дж. Макналти
  • Джо Мик
  • Юрий Морозов
  • Алан Моулдер
  • Джек Маллин
  • Евгений Мурзин
  • Роджер Николс
  • Клиф Норрелл
  • Алексей Тумай
  • Алекс Ньюпорт
  • Пол Нортфилд
  • Гэри Пакзоса
  • Хью Пэдхэм
  • Роберт Паркер
  • Алан Парсонс
  • Дэйв Пенсадо
  • Линн Петерцелл
  • Тони Платт
  • Resul Pookutty
  • Билл Портер
  • Билл Патнэм
  • Боб Рок
  • Фил Рамон
  • Эмитт Роудс
  • Брюс Робб (продюсер)
  • Сьюзан Роджерс
  • Скотт Салем
  • Эллиот Шайнер
  • Эндрю Шепс
  • Аль Шмитт
  • Том Шольц
  • Джим Скотт
  • Кен Скотт
  • Да-Хонг Ситу
  • Эберхард Зенгпиль
  • Майк Шипли
  • Норман Смит
  • Х. Шридхар
  • Крис Стейнмец
  • Майк Стоун
  • Стивен-стрит
  • Брюс Сведен
  • Билл Шимчик
  • Майк Терри
  • Wharton Tiers
  • Девин Таунсенд
  • Кен Тауншенд
  • Фил Торналли
  • Джон Трэвис
  • Майкл Б. Третоу
  • Дерек Варналс
  • Роберт Венейбл
  • Тони Висконти
  • Энди Уоллес
  • Эдуард Блази
  • Дэйв Арон
  • Кеннет Уилкинсон
  • Джонатан Уилсон

Освоение

Список

  • Том Койн
  • Майк Дин
  • Берни Грундман
  • Стив Хоффман
  • Тед Дженсен
  • Боб Кац
  • Боб Людвиг
  • Родни Миллс
  • Джордж Пекхэм
  • Боб Уэстон

Список

  • Дэн Хили
  • «Большой Мик» Хьюз
  • Брюс Джексон
  • Билл Портер
  • Дэйв Рэт
  • Оусли Стэнли
  • Шарль де Шуттер

Душа нараспашку

Самый простой способ отделить фронтальное излучения динамика от тылового — смонтировать его на щите как можно большего размера. Из этой простой идеи и родились, собственно, первые акустические системы, представлявшие собой ящик с открытой задней стенкой, поскольку для компактности края щита просто взяли, да и загнули под прямым углом. Однако в плане воспроизведения басов успехи подобных конструкций впечатляли не слишком. Помимо несовершенства корпуса проблема была еще и в очень небольшом по современным понятиям ходе подвески диффузоров. Чтобы хоть как-то выйти из положения, использовались динамики как можно большего размера, способные развивать приемлемое звуковое давление при небольшой амплитуде колебаний.

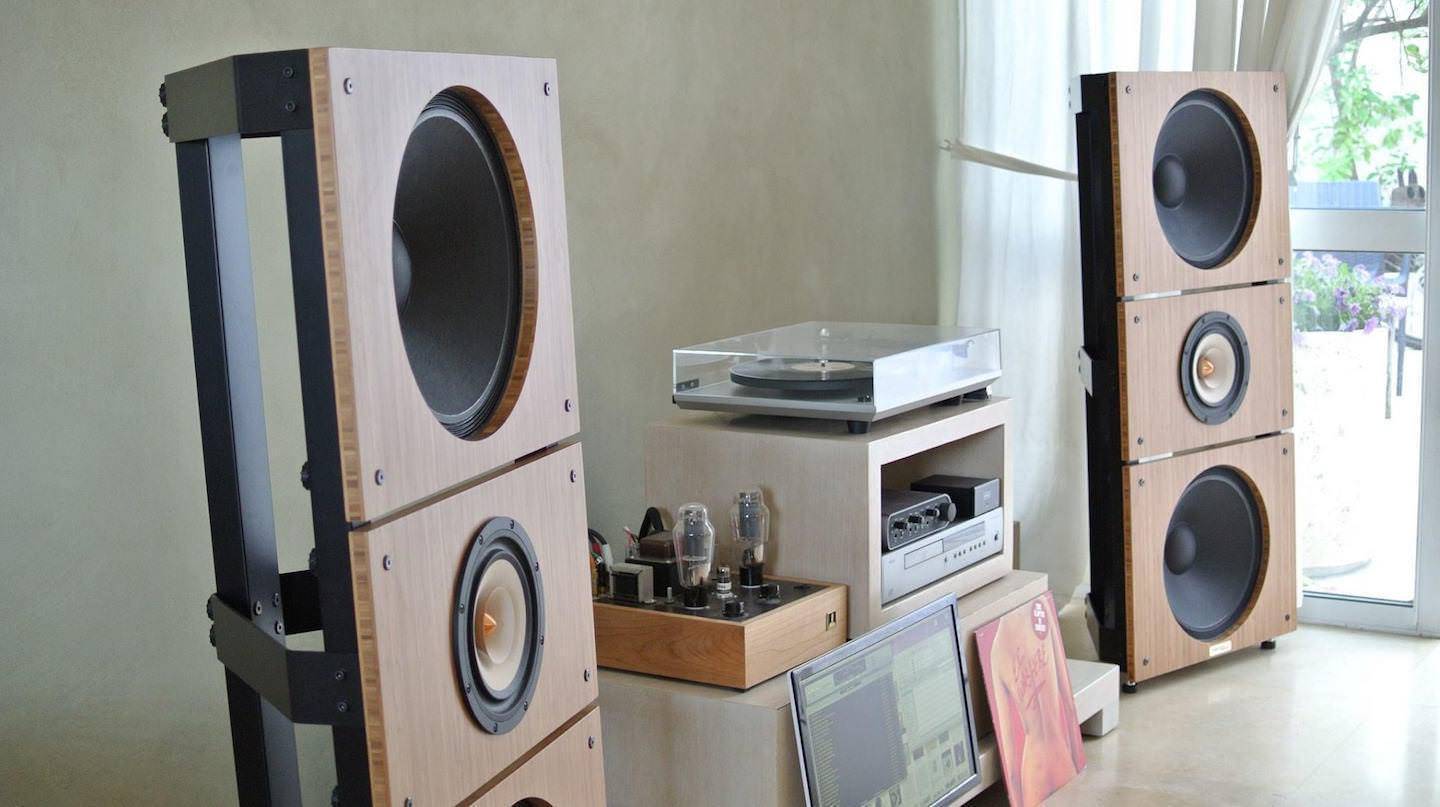

Акустическое проектирование. Разработка акустики: что делают звукоинженерыPureAudioProject Trio 15TB с 15-дюймовыми НЧ-драйверами на трехслойных бамбуковых панелях

Несмотря на кажущуюся примитивность подобных конструкций, у них имелись и кое-какие достоинства, причем настолько специфические и интересные, что адепты открытых АС не перевелись до сих пор.

Начать с того, что отсутствие каких-либо препятствий на пути звуковых волн – лучший путь к повышению чувствительности. Момент этот особенно ценен для аудиофильских ламповых усилителей, в особенности однотактных или лишенных обратной связи. Бумажные диффузоры большого диаметра даже на мощности порядка четырех-пяти ватт способны создать довольно-таки внушительный, и при этом на удивление открытый и свободный саунд.

Популярные статьи  Дизайн ванной в классическом стиле: примеры и фото

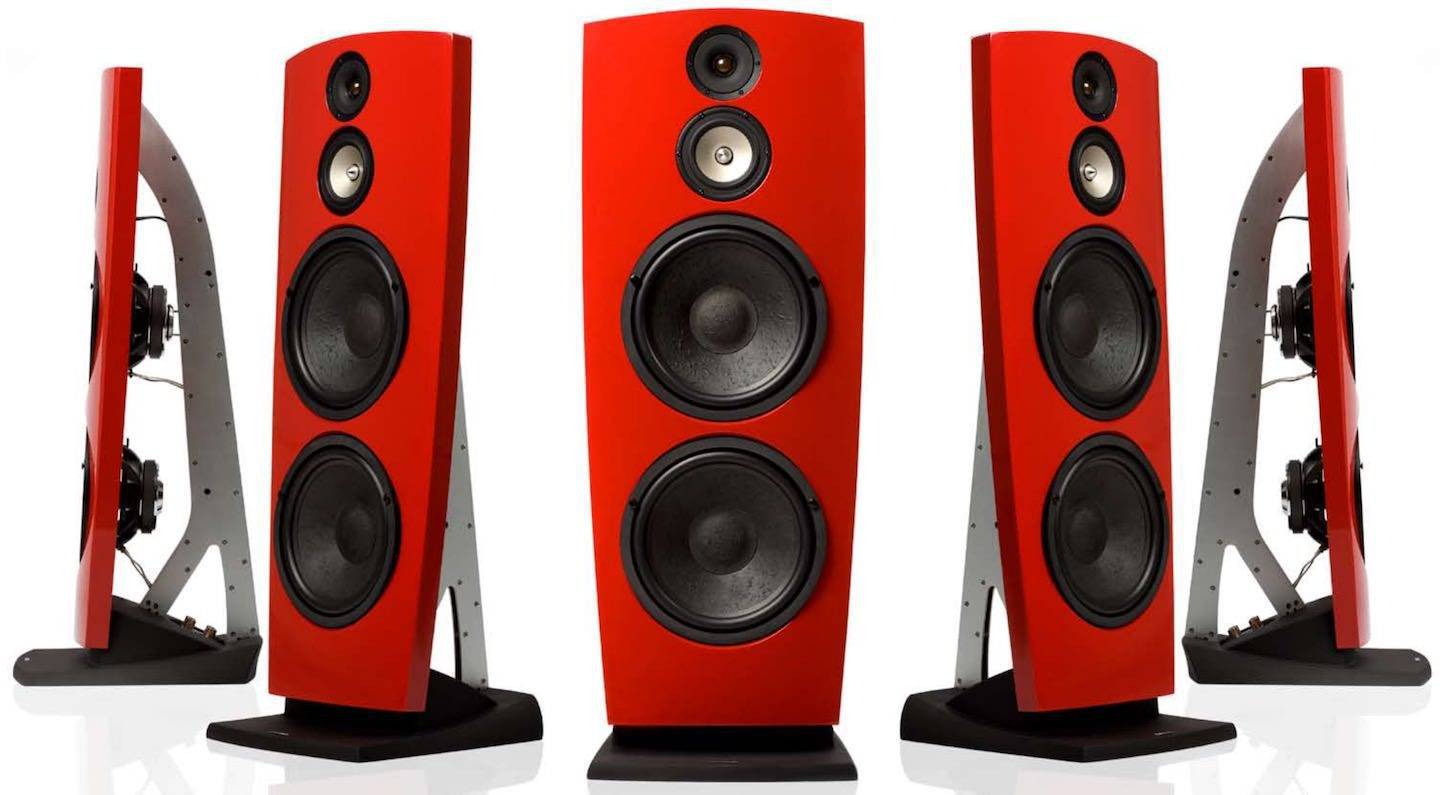

Акустическое проектирование. Разработка акустики: что делают звукоинженерыПри высоте 1,2 м в мире открытой акустики Jamo R907 считаются практически компактами

Что же касается тылового излучения, то чтобы не вносить искажений в прямой звук, оно должно приходить к слушателю с заметной задержкой (свыше 12-15 мс) — в таком случае его влияние ощущается как легкая реверберация, лишь добавляющая в саунд воздуха и расширяющая музыкальное пространство. Тонкость в том, что для создания этой самой «заметной задержки» колонки, разумеется, должны быть расположены на изрядном расстоянии от стен. К тому же большая площадь передней панели и внушительные размеры НЧ-драйверов соответствующим образом сказываются на общих габаритах АС. Одним словом, обладателей небольших и даже средних жилых комнат просьба не беспокоиться.

Кстати, частный случай открытых систем — акустика, построенная на электростатических излучателях. Только за счет почти невесомой диафрагмы большой площади, ко всем вышеописанным преимуществам, у электростатов добавляется способность филигранно передавать даже самые резкие динамические контрасты, а благодаря отсутствию разделения сигнала в зонах СЧ и ВЧ, еще и завидная тембральная точность.

Открытое оформление

Плюсы: Высококлассные открытые колонки — отличный способ получить реальный кайф от прослушивания пуристских ламповых однотактников.

Минусы: Про жирные компрессионные басы лучше забыть сразу. Весь звуковой тракт должен быть подчинен идее открытой акустики, а сами колонки придется выбирать из крайне ограниченного числа предложений.

Изготовление печатной платы для усилителей и выпрямителя

Пожалуй, не менее трудоемкий процесс, который отнимет немало времени. Если схема, выбранная вами, достаточно простая, то нанести рисунок на фольгированный материал можно при помощи перманентного маркера. Предварительно только обработайте фольгу электролитом для автомобильных аккумуляторов либо соляной кислотой. Это позволит обезжирить поверхность и улучшит процесс травления. Если рисунок печатной платы сложный, то лучше воспользоваться лазерно-утюжной технологией и софтом для рисования дорожек. Вот как сделать колонку своими руками, а именно печатную плату для нее.

В программе намечаете расположение элементов, рисуете дорожки, после чего распечатываете получившееся изображение на лазерном принтере с максимальной насыщенностью черного цвета. Бумагу лучше использовать глянцевую. Затем укладываете рисунок лицевой стороной на поверхность фольги текстолита, крепите бумагу и заворачиваете в чистую ветошь. Нагретым утюгом теперь нужно водить по ветоши, чтобы рисунок отпечатался максимально точно. Эта процедура проводится в течение 10-15 минут. После ее завершения смачиваете бумагу в воде, все лишнее уйдет, а на фольге останется только тонер. При необходимости корректировки нужно дорисовать недостающие элементы перманентным маркером.

Распространение и поглощение звука в быту и технике

В настоящее время, когда по многим основным параметрам (скорость, грузоподъемность, производительность и т.п.) машины, механизмы и транспортные системы приближаются к своим оптимальным и/или предельным значениям, все более существенными становятся экологические характеристики изделий и прежде всего — их акустические свойства.

Вибрации и шумы, воздействующие на пассажиров и водителя (экипаж) внутри транспортного средства и излучаемые в окружающее пространство, существенно влияют на состояние здоровья и уровень комфорта людей. Кроме того, в условиях повышенного шума и значительных вибраций растет вероятность совершения ошибки оператором транспортного средства (водителем, пилотом и т.д.), что существенно влияет на безопасность. Разработка мер по снижению шума — одна из важнейших задач при создании новых технических систем.

С другой стороны, звуковые волны всегда использовались человеком для передачи информации — речи, музыки, сигналов и т.д. Устройства звуковоспроизведения, а также конструкции и покрытия для обеспечения высокого качества звука стали важными атрибутами общественных и личных помещений (концертных залов и площадок, кинотеатров, салонов транспортных средств и т.д.). Акустические волны используются также в гражданской и военной технике для мониторинга подводных объектов, где большое значение имеет звукоизоляция и поглощение звука, усиление и измерение звуковых волн, а также генерация звуковых волн с заданными параметрами.

Достижение оптимальных акустических характеристик изделий в сочетании с другими параметрами — стоимостью, массой, объемом и т.д. — связано с рассмотрением большого количества вариантов исполнения. При их отработке применяется, как правило, сочетание компьютерного моделирования и натурных испытаний. Проведение натурных испытаний — дорогостоящий и длительный процесс. Однако доступность и все большее распространение мощных систем инженерного анализа позволяют существенно удешевить и ускорить процесс разработки таких инновационных изделий.

Одним из лидеров компьютерного моделирования акустических процессов является программное обеспечение Actran бельгийской компании Free Field Technologies (с 2011 г. — структурное подразделение компании MSC.Software). Предлагаем вам краткий обзор основных практически важных задач акустики и подходов к их решению с помощью системы Actran, а также примеров решения реальных производственных задач в области машиностроения. Поскольку объем журнальной статьи не позволяет вдаваться в технические детали, приглашаем заинтересованные организации обращаться в московский офис MSC.Software за дополнительной информацией.

Основательная сборка

Как дальше изготовляется трехполосная акустическая система своими руками? После того как вы изготовили корпус (так называемый «моноблок»), можно приступать к основательной сборке конструкции. Здесь лучше всего применить аккумуляторный шуруповерт с 4-милиметровым шестигранником для закручивания винтов. Помните, что внутри колонки распределяется своя звуковая нагрузка от минимума до максимума – нижняя стенка, верхняя, передняя и боковая.

Акустическое проектирование. Разработка акустики: что делают звукоинженеры

Как далее делается акустическая система своими руками? На следующем этапе места соединений следует обработать силиконовым герметиком. Это необходимо для того, чтобы предотвратить проникновение лишних звуковых волн из корпуса наружу через щели. Таким образом, уровень воспроизведения музыки станет еще более качественным. Как далее делается акустическая система своими руками? После смазки всех щелей герметиком вам необходимо будет установить динамики и магнитолу. Последнюю лучше приобрести в собранном виде. Динамики вместе с магнитолой устанавливаются через проделанные отверстия в нижнюю стенку моноблока.

Когда все будет готово, финальный вид конструкции должен иметь следующий облик: на тыльной стороне моноблока размещен блок питания, по бокам два динамика (при этом каждый из них располагается в отдельной колонке) и посередине автомобильная магнитола. Изготовление акустических систем своими руками происходит в определенном порядке действий – сначала монтируется блок питания, а потом магнитола. Так вам будет гораздо удобнее прикручивать крепежные элементы. Но на данном этапе акустическая система для телевизора и ПК еще окончательно не собрана. Далее вам необходимо будет произвести усиление жесткости углов. Об этом мы расскажем вам в следующем разделе.

Популярные статьи  Адгезия – что это такое?

Динамика

В арсенале MartinLogan имеется технология PoweredForce, позволяющая получить динамичный и артикулированный бас с помощью небольшого корпуса за счет применения инновационных драйверов и эффективного усиления, а встроенный НЧ-эквалайзер позволяет точно согласовать сабвуфер с особенностями помещения. Конструкция BalancedForce, используемая в одноименной линейке сабов, уравновешивает действие движущихся частей нескольких подключенных синфазно НЧ-драйверов и предусматривает их оппозитное расположение друг по отношению к другу.

Акустическое проектирование. Разработка акустики: что делают звукоинженерыСабвуфер MartinLogan BalancedForce

Система PBK (Perfect Bass Kit) помогает откалибровать сабвуферы в соответствии с особенностями комнаты для прослушивания. Технология ForceForward (применяется в модели Ethos и др.) контролирует взаимодействие динамика с тыльными стенами комнаты и борется со стоячими басовыми волнами.

MartinLogan также выпускает модели с обычными динамическими СЧ/НЧ-головками, но комплектует их твитерами Folded Motion на основе преобразователей Хейла. Подобная конструкция обладает площадью излучения в 8 раз большей классического 1-дюймового твитера. Помимо этого высокочастотники Хейла обладают высокой чувствительностью.

Как видим, из любительских экспериментов за тридцать лет MartinLogan вырос в империю электростатов с первоклассной командой разработчиков. Бывших законодателей мод электростатического дизайна сегодня знают лишь знатоки, а конструкция и технологии, опробованные в колонках MartinLogan обрели своих поклонников среди ценителей звучания во всем мире.

Телефоны берет звукоинженер, а не менеджер. Звоните

  1. Галереи→
  2. Авторский электростатический излучатель

Авторский электростатический излучатель, обкладки и мембрана авторских электростатических излучателей

Обойдемся без катушки

Попытки избавиться от генетических проблем фазоинвертора, а заодно и сэкономить на объеме корпуса без ущерба для глубины баса, натолкнули разработчиков на идею заменить полую трубу на мембрану, приводимую в движение колебаниями все того же рабочего объема воздуха. Проще говоря, в закрытом ящике установили еще один низкочастотный драйвер, только без магнита и звуковой катушки.

Акустическое проектирование. Разработка акустики: что делают звукоинженерыПассивный излучатель может увеличить эффективную поверхность диффузора вдвое, или даже в трое, если в одной колонке они установлены парой

Конструкция получила название «пассивный излучатель» (Passive radiator), которое сплошь и рядом не слишком грамотно переводят с английского как «пассивный радиатор». В отличие от трубы сабвуфера, пассивный диффузор занимает куда меньше пространства в корпусе, не так критичен к расположению, и к тому же он, как и воздух внутри закрытого ящика, демпфирует ведущий драйвер, сглаживая его АЧХ.

Акустическое проектирование. Разработка акустики: что делают звукоинженерыПассивный излучатель сабвуфера REL S/5. Основной драйвер направлен в пол

Еще один плюс — с увеличением площади излучающей поверхности для достижения нужного звукового давления требуется меньшая амплитуда колебаний, а значит, снижаются последствия нелинейной работы подвеса. Колеблются оба диффузора синфазно, а резонансная частота свободной мембраны настраивается точной регулировкой массы — к ней попросту подклеивают грузик.

Пассивный излучатель

Плюсы: Компактность корпуса при впечатляющей глубине басов. Отсутствие фазоинверторных призвуков.

Минусы: Увеличение массы излучающих элементов приводит к росту переходных искажений и замедлению импульсного отклика.

Дело — труба

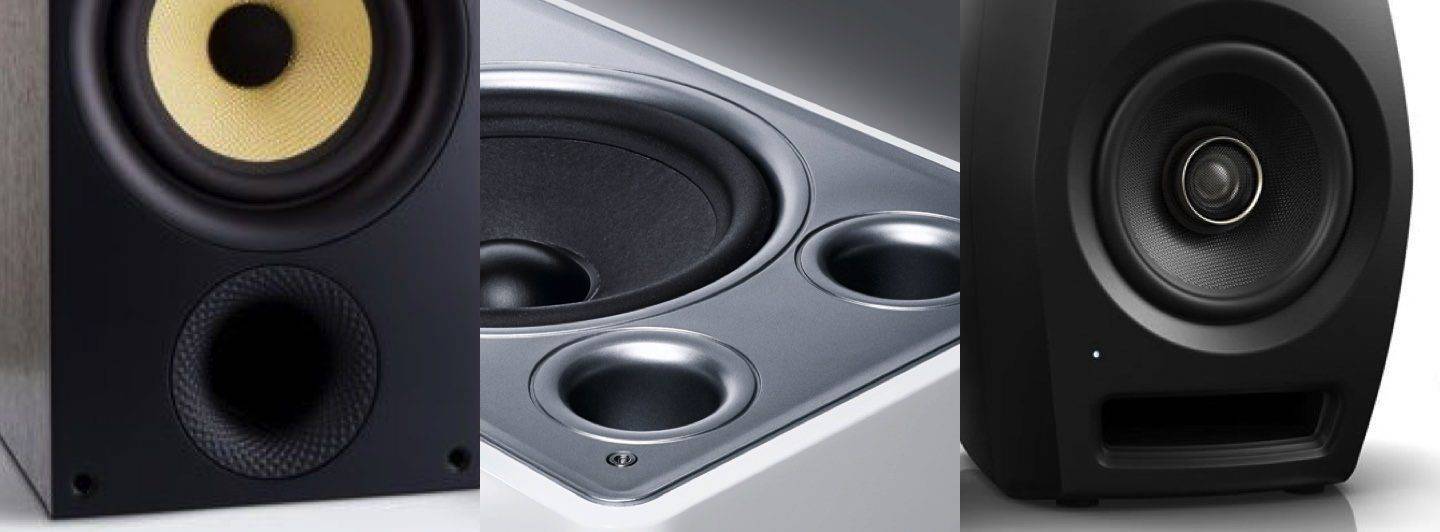

Еще одним способом обуздания противофазного тылового излучения стал фазоинвертор, по-русски буквально «разворачиватель фазы». Чаще всего он представляет собой полую трубку, смонтированную на передней или задней поверхности корпуса. Принцип работы понятен из названия и незамысловат: раз избавляться от излучения обратной стороны диффузора трудно и нерационально, значит нужно синхронизировать его по фазе с фронтальными волнами и использовать на благо слушателей.

Акустическое проектирование. Разработка акустики: что делают звукоинженерыАмплитуда и фаза движения воздуха в фазоинверторе меняются в зависимости от частоты колебаний диффузора

По сути труба с воздухом является самостоятельной колебательной системой, получающей импульс от движения воздуха внутри корпуса. Обладая совершенно определенной частотой резонанса, фазоинвертор работает тем эффективнее, чем ближе колебания диффузора к частоте его настройки. Звуковые волны более высоких частот сдвинуть с места воздух в трубе просто не успевают, а более низкие хотя и успевают, но чем они ниже, тем сильнее смещается фаза излучения фазоинвертора, и, соответственно, его эффективность. Когда поворот фазы достигает 180 градусов, тоннель начинает откровенно и весьма эффективно глушить звук басового драйвера. Именно этим объясняется очень крутое падение звукового давления АС ниже частоты настройки фазоинвертора — 24 дБ/окт.

Акустическое проектирование. Разработка акустики: что делают звукоинженерыВ борьбе с турбулентными призвуками конструкторы фазоинверторов постоянно экспериментируют

У закрытого ящика, между прочим, на частотах ниже резонансной спад АЧХ куда более плавный — 12 дБ/окт. Однако в отличие от глухой коробки, коробка с трубой в боковой стенке не заставляет конструкторов идти на любые хитрости ради максимального снижения резонансной частоты самого динамика, что довольно хлопотно и дорого. Тоннель фазоинвертора настроить куда проще — достаточно подобрать ее внутренний объем. Это, правда, в теории. На практике, как всегда, начинаются непредвиденные сложности, например, на больших уровнях громкости воздух на выходе из отверстия может шуметь почти как ветер в печном дымоходе. К тому же инертность системы частенько становится причиной падения скорости атаки и ухудшения артикуляции на басах. Одним словом, простор для экспериментов и оптимизации перед конструкторами фазоинверторных систем открывается просто невероятный.

Фазоинвертор

Плюсы: Энергичная отдача на НЧ, возможность воспроизведения самых глубоких басов, относительная простота и дешевизна изготовления (при изрядной сложности расчета).

Минусы: В большинстве реализаций проигрывает закрытому ящику в скорости атаки и четкости артикуляции.
