Особенности установки в ванной комнате короба из гипсокартона

Монтажные работы

Расскажем, как сделать короб из гипсокартона для маскировки коммуникаций в санузле.

Этапы постройки короба для маскировки труб в ванной:

• разметка;
• постройка каркаса;

• обшивка собранных конструкций листами гипсокартона;
• выполнение финишной отделки.

Выполнение разметки

Начать работу стоит с нанесения линий крепления деталей на стенах и горизонтальных поверхностях – потолке и напольном покрытии. Чтобы построить короб, скрывающий вертикальные трубы, нужно сделать следующее:

найти участок трубы, который выступает дальше остальных, отмерить от этого участка 4-5 см, сделав отметку на стене;

• используя уровень, нужно провести вертикальную линию, через намеченную точку, линия должна проходить от потолка до пола;
• аналогичную вертикальную линию необходимо провести на стене по другую сторону труб;
• далее нужно наметить границы короба на потолке и на полу. Для выполнения этой работы удобно использовать угольник. Инструмент устанавливают так, чтобы он стоял вровень с вертикальной линией и проводится линия под прямым углом.

Монтаж каркаса

Поверх сделанного плана на стене и горизонтальных поверхностей нужно закрепить UD профиль, который будет основой каркаса. Последовательность действий:

• при помощи ножниц по металлу необходимо нарезать профиль отрезками, требуемой длины;
• начинают монтаж каркаса с крепления деталей на полу и потолке. Отрезок профиля прикладывают к сделанной ранее линии разметки, чтобы убедиться, что она подходит по размеру. При необходимости, производится коррекция;
• затем при помощи перфоратора нужно сделать отверстия глубиной 5 см, диаметр отверстий зависит от диаметра выбранных дюбелей;
• устанавливаются отрезки профиля, в выполненные отверстия устанавливаются пластиковые детали, затем закручивается шуруп. Шаг расположения креплений при установке UD профиля составляет 20 см;
• после того, как будут собраны участки каркаса на полу и потолке, прикручиваются вертикальные детали к стенам, при их установке подготовленный отрезок вставляется в профили, закрепленные на потолке и полу. Затем профиль крепится при помощи дюбелей к стене;
• дополнительно вертикальные и горизонтальные части каркаса скрепляют между собой саморезами;

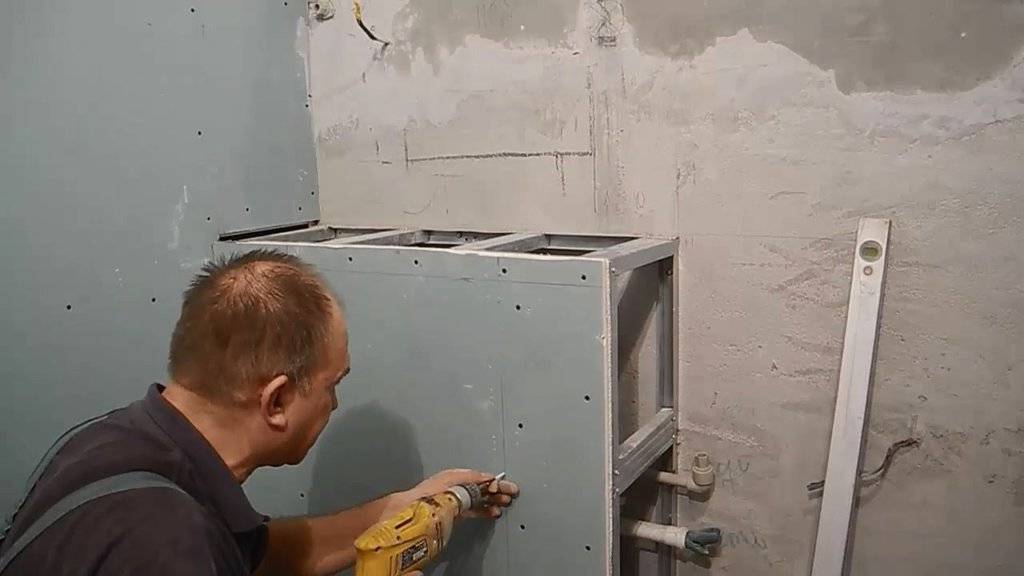

Обшивка каркаса

Закончив работу по сборке каркаса, можно приступать к обшивке конструкций гипсокартоном. Порядок выполнения работ:

• нарезают листы материала на куски нужного размера. Для этого необходимо при помощи рулетки снять замеры с собранного каркаса и перенести эти замеры на листы гипсокартона. Далее к листу по линии прикладывается линейка и при помощи ножа прорезается слой картона и частично гипсовый слой. Затем лист нужно поднять, перевернуть и разломить по прорезанной линии. После этого аккуратно прорезается второй слой картона и торец вырезанной детали обрабатывается для удаления задиров и неровностей;
• если это предусмотрено планом, то в вырезанных деталях производится вырезание технологических отверстий (для вхождения горизонтальных труб, для установки дверок-ревизий);

• вырезанные детали закрепляют на собранном каркасе при помощи саморезов. Заворачивать шурупы нужно шуроповертом, работающим на низких оборотах;
• Крепятся листы к боковым профилям и ребрам жесткости, шаг между соседними саморезами – 20 см.

Отделочные работы

Собирая короб из гипсокартона, нужно заранее продумать вопрос отделки. Можно использовать плитку, обои, краску – главное, чтобы отделка короба вписывалась в интерьер ванной. Но сначала конструкцию нужно подготовить, а именно:

• заклеить швы между листами серпянкой;
• зашпаклевать швы и места расположения саморезов;
• покрыть корпус грунтовкой в два слоя.

После того как грунт высохнет, можно будет выполнить отделку, используя выбранный вариант. Итак, мы разобрались, как делается короб из гипсокартона для ванной. Работу по монтажу данной конструкции нельзя назвать очень сложной, все операции предельно просты.

Однако не стоит забывать, что удачной конструкция получится только в том случае, если работа выполнялась максимально аккуратно

Особое внимание стоит уделить разметке, так как ошибки на этом этапе приведут к перекосу всей конструкции

Элементы шкафа

В сантехническом шкафу есть такие дополнительные элементы:

1. Грязевик, а точнее фильтр для грубой очистки. Данный узел дает возможность увеличивать срок использования смесителя. Так как в воде есть много примесей, он помогает хозяевам квартиры проводить замену деталей сантехники в разы реже.
2. Счетчик воды. Приспособление, которое помогает экономить на оплате счетов. Часто платить по «стандарту» не так выгодно, как использовать счетчик, ведь расход в воды, указанный в «стандарте» часто превышает реальное значение в 2, а то и в 3 раза.
3. Обратные клапаны. Данные устройство требуются для нормального использования счетчика. Если есть разница давления, может возникнуть подмес (т.е. переливание поды). Такие клапаны позволяют исключить возможность скручивания показателям устройства водомера. Именно благодаря этому элемент в виде клапана следует устанавливать по всем правилам управляющих организаций.
4. Коллекторы. Они равномерно распределяют воду.
5. Редуктор давления вод. Он дает возможность гасить избыточное давление и приводит его к нормальным показателям.

Если вы проводите в санузле капитальный ремонт и меняете водопроводные трубы, такой шкаф придется сломать, а все из-за его расположения. Он будет препятствием для проведения ремонтных работ, и ограничит доступ к стояку. После ремонта его можно будет восстановить.

Если несколько вариантов оформления шкафа в туалете:

• Из гипсокартона с влагостойкостью, панели которого крепят на оцинкованный профиль. Достоинствами подобной конструкции является то, что стоимость относительно небольшая и монтаж несложный.
• Из аквапанелей, который крепят на стальные профили «ТЕСЕ». Достоинствами подобного варианта является увеличенная влагостойкость материала и высокая жесткость конструкции.
• Из пенобетонных блоков, которые отличаются своими характеристиками, в частности повышенным уровнем влагостойкости и отличной звукоизоляцией.

Чтоб обеспечить доступ к элементам коммуникации, делают дверцы для сантехнического шкафа. Часто такой доступ оформляют при использовании рольставней или встроенного люка. Это решение будет долговечным и практичным.

Материалы для изготовления

Сырье, которое используют для изготовления сантехнического шкафа, вы можете подобрать в соответствии с характеристиками. Есть огромное количество вариантов, среди которых отдельно хочется выделить рольставни. Их используют, если требуется осуществить монтаж сантехнического шкафа под самый потолок. Такие дверцы не будут занимать много места, и могут быть сделаны из высокопрочного металла, который не подвержен коррозии.  От того, какой материал вы выберете, будет зависеть срок эксплуатации.

Обратите внимание на следующие варианты:

• Металл и пластик – это наиболее доступнее и неприхотливые в плане ухода материалы. Устанавливать их требуется на металлический каркас. Пластиковые дверцы для шкафа удобно мыть и они идеально подойдут для любого интерьера, а установка не отнимет много времени и сил.
• Древесина – она имеет привлекательный внешний вид и хорошо вписывается в эко интерьер. Установка несложная, но перед началом придется изготовить деревянный каркас.
• Стекло – из этого материала поучается отличные шкафы для интерьера при совмещенном санузле. При этом материал очень редко выбирают именно прозрачным, более популярные модели – это матовые.
• Люк—невидимка – достаточно популярный вариант среди владельцев квартир. При установке следует хорошо замаскировать элементы водопровода и запорную арматуру. Люк не должен выделяться на фоне стены, и его можно встраивать в стену, что позволит сделать эту зону незаметной.

Можете отделать зеркалами навесные дверцы, а можно использовать МДФ или ДСП. Выбор материала полностью остается за владельцами квартиры.

Габариты

К наиболее распространенным вариантом сантехнического шкафа можно отнести изделия квадратной и прямоугольной формы. Именно благодаря этому вы сможете обеспечить себе быструю проверку кранов и вентилей. Постарайтесь разобраться со всеми размерами встроенных шкафов заранее.

Глубина подобных изделий составляет от 12,5 до 20 см. Ширина обычно не более, чем 75 см. Высота может сильно отличаться, так как это во многом зависит от потребностей, интерьера и особенностей комнаты – от 49 см до 1,2 метра. Допустимое число выходов арматуры может быть от 1 до 17.

Сантехнические шкафчики с множеством выходов арматуры устанавливают именно в промышленных помещениях. Для квартиры хватит и 6 выходов.

Обшивка каркаса

Теперь переходим к вопросу как собрать короб из гипсокартона в ванной комнате. Приступаем к раскройке гипсокартонных листов:

1. Материал укладывается на ровную поверхность, чтобы ничего не мешало. Можно раскройку листа выполнить и в вертикальном положении, придерживая рукой, но лучше не рисковать во избежание излома;
2. Отмеряется нужное расстояние при помощи рулетки, строительным ножом делаются небольшие метки по поверхности гипсокартона;
3. Строительным ножом выполняется надрез;
4. Вдоль полученной линии отламывается элемент;
5. Неровности можно подправить ножом;
6. Для дверец, чтобы можно было подступиться к кранам и водомерам, также делаются необходимые вырезы там, где будет располагаться ревизионный, сантехнический люк. Стоит предусмотреть отверстия для чистки канализационных труб, чтоб к ним мог подступиться сантехник. Для такого варианта уместен разборный короб;
7. Полученные детали крепятся к сооружённому каркасу на стене при помощи саморезов. Нужно плотно прижать лист, сначала саморез вкручивается в гипсокартон, а затем в металлический профиль. Чтобы легче было шпаклевать шляпки, желательно саморезы вкручивать глубже, но не перестарайтесь.

Необходимые инструменты и материалы

Ввиду относительно незначительного объема работ в ходе их проведения потребуются следующие инструменты:

• Рулетка, отвес и строительный уровень. Для данных небольших работ нет потребности в использовании лазерного уровня, поскольку и обыкновенного вполне достаточно для сооружения ровного короба из гипсокартона в туалете.
• Карандаш или маркер для разметки.
• Ножницы по металлу, что позволят резать профиль на заготовки требуемой протяженности.
• Шуруповерт или в случае его отсутствия можно воспользоваться обычной фигурной отверткой. Если электроинструмента нет, и возникла потребность лишь исключительно в возведении данной конструкции, то его аренда и тем более приобретение не является рациональным для столь небольших по масштабности работ. В ходе сооружения конструкции возникнет необходимость во вкручивании только нескольких десятков крепежей.
• Дрель, посредством которой придется произвести проделывание отверстий под направляющие.
• Обойный нож с острым лезвием или другой инструмент, который будет нужен, чтобы резать гипсокартон.

Помимо этого при сооружении короба в туалете потребуется ряд следующих материалов:

• Влагостойкий гипсокартон. Ввиду того что в данном помещении присутствует повышенный уровень влаги нужно использовать листы исключительно этой разновидности. Снаружи материал имеет оттенок зеленого цвета. Его преимущество заключается в стойкости к высокой сырости. Для изготовления короба потребуется очень небольшое количество материала. В основном это около 1-2 листов. Для точного выяснения необходимо произвести предварительные расчеты. Помимо этого разрезание листов на 2 или 4 части можно совершить прямиком в строительном магазине, благодаря чему заготовки меньших размеров будет проще доставить домой.
• Направляющий профиль. В некоторых случаях для данной небольшой конструкции достаточно лишь их использования в ходе сооружения каркаса. В иных же ситуациях нужно применять стоечный и угловой профиль.
• Крепежные элементы. Саморезы «клопы» для соединения металлических профилей, которые требуются при отсутствии просекателя. Дюбель-гвозди нужны для закрепления конструкции к стенам, потолку и полу. В зависимости от используемого материала саморезы по металлу для фиксации гипсокартонных листов к каркасу.

Обратите внимание! Наиболее дешевые по стоимости саморезы можно приобрести на развес. Крепежные элементы, что расфасованы в пачки, всегда обходятся дороже, даже если их большое количество (1000 штук)

Технология монтажа

Для сооружения короба из гипсокартона следует сначала определиться с его расположением и примерными размерами. Затем, используя инструменты, сделать нужную конструкцию.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Ленточный шуруповерт для гипсокартона

Разметка

Сначала на полу намечают контур короба, по которому предстоит закреплять профиль или бруски из дерева. Затем с помощью отвеса переносят аналогичные линии на поверхность потолка. В случае сложной формы короба делают разметку на стенах. Перпендикулярность линий проверяют с помощью уголка.

Выполняя разметку, нужно учитывать следующее:

• размеры готового короба будут отличаться от намеченных параметров на толщину листов гипсокартона и последующей отделки;
• габариты конструкции должны исключать примыкание материала к трубам и обеспечивать наличие зазора 3-5 см со всех сторон.

Сооружение каркаса

Для изготовления каркаса своими руками нужно закрепить профиль или бруски по контуру на полу и потолке, а затем соединить их, начиная от стены. После этого устанавливают стойки, которые образуют фронтальную поверхность конструкции. В том случае, когда высота или ширина короба превышают 1,5 м и 25 см соответственно, то следует предусмотреть перемычки. При использовании в качестве основы для каркаса деревянных брусков места распилов нужно обработать специальным составом. Это предотвратит появление скрипа при эксплуатации конструкции.

Монтаж гипсокартона

Зная размеры короба под ванну из гипсокартона, выполняют раскрой материала. Листы обшивки желательно разрезать таким образом, чтобы было минимальное количество частей. Закрепляют гипсокартон на каркасе с помощью саморезов, располагая их через каждые 15-25 мм.

Отделка короба

После закрепления листов гипсокартона можно приступать к отделке короба, которую также можно выполнить своими руками. Сначала поверхность следует зашпаклевать, одновременно формируя углы и места примыкания к поверхности стены, используя уголок из пластика или металла. Его фиксируют тонким слоем шпаклевочной смеси, а затем подготавливают короб к укладке керамической плитки. Делать это нужно, учитывая специфику объекта, потому не стоит возводить глухие конструкции.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Дизайн ванной комнаты в обычной квартире: 38 идей, 10 схем

Установка профилей и короба

Нанесите на стены разметку в соответствии с проектом. К этому этапу следует отнестись серьезно, чтобы избежать неточностей и перекосов. Для этого пользуйтесь измерительными приборами. Затем установите направляющие, зафиксировав их дюбелями соответствующего размера. После этого проведите монтаж несущих элементов, из которых образуется форма короба.

Все элементы соедините между собой «блохами». Допустимо использование и других установочных элементов. После соединения каркаса, установите дверцы или люк. На подвижную часть каркаса прикрутите гипсокартон, который должен чуть-чуть выходить за края дверцы. Это позволит вам соорудить простой запорный механизм, например, на магнитах.

После того как каркас готов и все предварительные работы выполнены, вы можете приступать к монтажу листов гипсокартона, которые после этого следует прогрунтовать и зашпатлевать. Чтобы упростить процесс, используйте перфорированные уголки и армирующую ленту. Стоят эти элементы недорого, но благодаря им швы листов гипсокартона не будут трескаться, а углы короба будут идеально ровными и не деформируются даже по истечении большого количества времени.

Короб чаще всего приходится устанавливать не в самых удобных местах, поэтому его монтаж может занять время. Хотя сам процесс несложный, подойти к задаче следует со всей ответственностью. Если у вас остались вопросы по теме или есть замечания к статье, то пишите комментарии. Наши специалисты любезно предоставят вам дополнительную информацию по установке короба в ванной комнате.

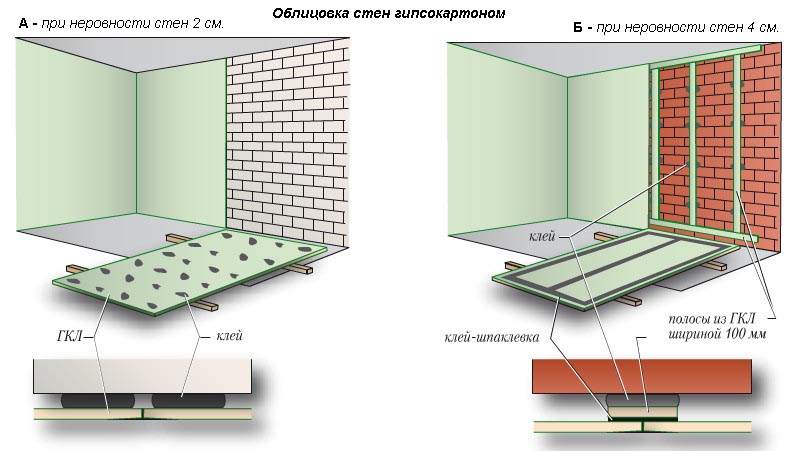

Монтаж на клей

Сначала рассмотрим монтаж влагостойкого гипсокартона без установки каркаса, когда он просто приклеивается к стене:

• Проводится предварительная подготовка стены, то есть заделка всех повреждений и последующая обработка специальной гидроизолирующей грунтовкой.
• Гипсокартон обрабатывается влагозащитной грунтовкой со всех сторон, включая торцы.
• На лист гипсокартона небольшими кучками, расстояние между которыми должно составлять 25–40 см, наносится специальный клей («Перфликс»). Для большей надежности можно распределить клей по всей поверхности зубчатым шпателем.
• Лист аккуратно прикладывается к стене и прижимается, затем выравнивается по уровню.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Технология шпаклевки гипсокартона

• После это все швы нужно обработать тем же клеем, который заменит шпаклевку и скрепит листы между собой, а затем – гидроизоляционным составом.
• По завершению процесса необходимо обработать влагостойкой шпаклевкой всю поверхность. После этого можно проводить окрашивание стены или монтаж плитки.

Материалы и инструменты

Чтобы сделать короб из гипсокартона для труб, потребуются:

1. Направляющие для опор. В этих целях используются:
   • металлические профили различных размеров;

Металлические направляющие для изготовления каркаса

деревянные бруски размером 40*40 мм.

Бруски, используемые для строительства каркаса

При изготовлении каркаса из брусков требуется дополнительная обработка всей поверхности дерева защитными составами, увеличивающими срок эксплуатации конструкции.

1. Гипсокартон. Листы гипсокартона могут быть:
   • обычными. Такой материал применяется для отделки помещений с нормальным уровнем влажности. Преимущественно используется для обшивки стен и потолка в жилых комнатах;
2. влагостойкий. Используется для обшивки стен в ванной, в туалете и иных помещениях с повышенным уровнем влажности. Наиболее подходит для изготовления коробов, скрывающих сантехнические трубы;
3. огнестойкий. Применяется в помещениях с повышенным уровнем пожароопасности. Можно использовать для изготовления короба, в котором располагаются трубы, проводящие газ;
4. Саморезы для сборки каркаса и обшивки. Все саморезы различаются по назначению. Чтобы короб был надежным и устойчивым, необходимо применять специальные крепежные элементы. Кроме саморезов потребуются дюбеля для крепления направляющих к стенам.

Виды саморезов в зависимости от назначения

1. Минеральная вата. Применяется для шумоизоляции водопроводных и канализационных труб. Особенно актуально применение ваты на нижних этажах дома. Если звук стекающей воды не беспокоит жильцов, то шумоизоляционным материалом можно пренебречь.

Материал для шумоизоляции труб

1. Материалы для дальнейшей обработки: кафельная плитка, обои, краска и так далее. Материал подбирается в зависимости от интерьера помещения. Например, если стены туалета покрыты пластиковыми панелями, то и короб можно сделать из пластиковых панелей.

Из инструментов потребуются:

• строительный уровень;
• рулетка;
• металлический угольник;
• перфоратор;
• шуруповерт (отвертка);
• ножовка по металлу или дереву (в зависимости от того, из какого материала собирается каркас конструкции);
• нож.

Порядок монтажа

Как сделать короб из гипсокартона в ванной? Для примера рассмотрим вариант прямоугольной, стандартной ванны. Если установка опорного периметра для ванны будет делаться из гипсокартонного профиля, то первым делом надо прикрепить отрезанные по размеру полоски профиля к полу на дюбель-гвозди и соединить их в прямоугольник.

Монтаж опорных стоек необходимо выполнить как можно скрупулезнее, так как на них будет ложиться основная нагрузка. Если стойка прилегает к стене, фиксируйте стойку к стене как минимум в трех местах.

Далее нужно собрать верхний опорный прямоугольник, который необходим для равномерного распределения нагрузки по всем опорным стойкам. Форма точно копирует сборку нижней опоры. Профили уложить на угловые стойки и прочно закрепить на саморезы.

Если вы сомневаетесь в прочности конструкции, то можно скрепить вертикальные стойки еще одним продольным отрезком, установив его ровно посредине. Если вы считаете что и такой жесткости недостаточно – установите параллельно стойкам из профиля, стойки из дерева, обработав их предварительно защитным составом.

Как обшить ванну? Гипсокартон по размеру можно порезать с помощью обычного канцелярского ножа и линейки. Просто отложите требуемый размер и проведите ножом по поверхности листа, согните лист словно вы хотите перегнуть лист бумаги так, чтобы линия разреза осталась сверху. Гипсокартон легко сломается именно по линии разреза. Всё очень просто, главное не бояться, а потренироваться можно на маленьких осколках (обрезках) гипсокартона. Как установить ванну на каркас? Если короб из профилей собран без ошибок и обшит гипсокартоном, то установить в него чашу не составит проблем. Если ванна из акрила, то можно её установить и одному, но лучше попросить помощи и не напрягаясь установить ванну в основание каркаса.

После того, когда мы собрали каркас для ванны своими руками, решили вопрос — как зашить ванну гипсокартоном, наступает следующий этап – как спрятать гипсокартонную обшивку или чем декорировать короб? Самый популярный вариант — облицевать поверхность керамической плиткой или мозаикой. Для этого нам понадобится порядка 30 керамических плиток самого распространенного размера (300х300 мм) и 2–3 кг плиточного клея.

Стыки между стеной и ванной надо надежно герметизировать. Здесь опять существует несколько вариантов:

• пластиковый уголок (крепится на силиконовый герметик);
• керамический уголок для ванной (играет роль декора и не дает влаге проникнуть в шов между ванной и стеной, тем самым предотвращая возникновения грибка и плесени, а также разрушение отделочных материалов изнутри, крепится на плиточный клей);
• заделать швы при помощи герметика или жидкого стекла.

Самый эстетичный и надежный способ — керамический уголок. Пластиковый уголок наиболее подвержен воздействию грибка, силиконовый клей от воздействия влаги темнее и теряет свою привлекательность.

И наконец, давайте рассмотрим бескаркасный способ, когда ванна устанавливается на универсальные штатные стойки. Но даже и в этом случае лучше всего собрать экран под ванну из гипсокартона и облицевать керамикой или пластиком. Технология обустройства подобного экрана очень проста и удобна. Опять же по заданным размерам режется профиль, на который крепится гипсокартон. Декорировать такой экран дело вкуса и ваших финансовых возможностей. Крепить такой экран лучше всего на болты с круглыми шляпками к штатным стойкам. На стойках предусмотреть вариант наличия гаек (придется прибегнуть к сверлению и сварке), в которые будут вкручиваться болты.

При обустройстве каркаса или экрана не надо забывать про то, что пространство под ванной должно быть вентилируемым и иметь доступ к сифону. Для этой цели нужно сделать технологическую решетку, которая будет решать задачу доступа к сантехнике и вентиляции пространства. В продаже сейчас существует большое количество таких приспособлений, говоря о размерах, можно дать практический совет – купите дверку 300х400 мм. Если не нравится пластиковая дверь, можно купить специальную дверь, у которой предусмотрен вариант отделки керамической плиткой. В таком случае все равно надо будет предусмотреть вариант установки небольшого вентиляционного окошка.

Подготовка к монтажу

Перед тем как сделать короб из гипсокартона для труб в ванной, нужно точно определиться с его местоположением.

• Во-первых, положение короба зависит от разводки труб. Если имеются изгибы или повороты, они должны быть учтены еще при планировке изделия из гипсокартона.
• Во-вторых, в ключевых местах, где необходим доступ к трубам, нужно это предусмотреть.

Для монтажа короба из гипсокартона необходимо приобрести:

• Влагостойкие гипсокартонные листы.
• Алюминиевые рейки, металлический профиль.
• Крепежные элементы; строительный уровень; карандаш для разметки.
• Перфоратор.

Перед установкой короба из гипсокартона, необходимо провести замеры будущего положения короба с учетом толщины строительного материала, а также металлических направляющих.

Типы изделий под ванну

Устройство коробов, устанавливаемых под ванну, бывает разным. Экран для ванны, выполненный из гипсокартона, изготавливается с расчетом высоты самой ванны. Существует и стандартный параметр, который составляет 170х150 см.

Разновидности защитных коробов:

1. Обычный вариант – пластиковая конструкция стандартных габаритов.
2. Универсальный короб делают из пластика, заключенного в алюминиевую рамку. Благодаря такому подходу появляется возможность сделать защиту меньше.
3. Вариант без рамки монтируется непосредственно под ванну. Такие конструкции считаются самыми бюджетными.
4. Торцевой вариант – перекрывает торцевую зону ванной.

Помимо декоративной функции, короб имеет защитное назначение. Панели устанавливаются для защиты элементов коммуникационной системы от случайных повреждений, которые вызываются механическим воздействием в процессе эксплуатации.

Закрепление первых профилей каркаса

Конструкции коробов делятся на следующие типы:

• стационарные (неразборные) – рекомендуется делать в ванных комнатах большой площади, поскольку защитная стена не позволит использовать пространство под самим изделием;
• раздвижные – рекомендуется делать в помещениях с ограниченным пространством (конструкция при возникновении аварии позволит выполнить ремонт коммуникационных систем, а внутреннее пространство используют для установки полок под хранения вещей первой необходимости и бытовой химии).
