Гибкая подводка для воды: технические характеристики

Правила подключения

Подводка в разных системах соединяется через монтажные элементы на концах изделия – накидные гайки и штуцеры. Модель шланга выбирается по его длине, типу подключения и размеру монтажного узла. Фитинги выпускаются с сечением от 0,5″ до 1,5″. Шланг крепится свободно, без натяжения. В противном случае происходит деформация запрессованных соединительных штуцеров.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Что такое подставочный профиль и для чего он нужен: размеры, утепление и монтаж

При установке необходимо выполнять правила подключения (СНиП 2.04.01-85).

  • Перед монтажом в подводке осматривается крепление арматуры на концах, проверяется наличие прокладок, качество резьбы и оплетки.
  • После установки в течение получаса нужно проконтролировать стыки: нет ли течи. При появлении капель в местах соединения гайки поджимают.
  • Радиус изгиба должен превышать внешний диаметр более чем в 5–6 раз.
  • Шланг не натягивается и не скручивается при установке.
  • При затяжке не допускается прикладывание избыточного усилия: может быть повреждено уплотнение. Если нет опыта, затяжка делается рукой с последующим небольшим подтягиванием ключом.
  • Шланг не выдерживает действия открытого огня или высокой температуры.
  • Раз в полгода проверяется герметичность крепления и производится внешний осмотр подводки.
  • Чтобы не было электрохимической коррозии, соединяются пары из одинакового металла.
  • Рекомендуется заменять подводку не реже чем через каждые 3–5 лет.

При установке гибкого шланга запрещено:

  1. Использовать его в постоянном проточном режиме.
  2. Устанавливать без прокладок или с механическими повреждениями.
  3. Эксплуатировать изделие при отрицательной температуре.

Назначение гибкой подводки

Перед покупкой, нужно учитывать для какого прибора или водопроводного узла необходим шланг. Вся подводка должна быть подключена в соответствии с условиями эксплуатации. Это касается давления в системе, температуры воды, пропускной способности. Подводка бывает трёх видов:

  • Для холодной воды — маркируется синей вставкой в оплетку.
  • Для горячей воды — маркируется красной вставкой в оплетку.
  • Универсальная, для холодной или горячей воды — маркируется синей и красной вставкой одновременно.

 Гибкая подводка для унитаза

Для унитаза рекомендовано использовать гибкий шланг с внутренним диаметром минимум 8 мм, пропускная способность у такого шланга около 4 литров в минуту. Уместно использовать подводку с синими лентами в оплетке, для холодной воды

Обратите внимание на способ подключения воды к унитазу, подключение может быть нижним или боковым. Для боковой подводки лучше использовать гибкий шланг с угловым подключением

Гибкий шланг для ванны

Для подсоединения смесителя для ванны и душевой кабины лучше использовать шланг с минимальным внутренним диаметром 15 миллиметров, производительность у такого шланга уже 18 литров в минуту. Такой большой диаметр необходим для создания хорошей проточности воды. Ванна должна набираться быстро, а с душевой лейки должен быть хороший напор.

Гибкая подводка для смесителя

Смеситель для мойки на кухне и умывальника в ванной рекомендуется подключать шлангом с внутренним диаметром не менее 10 мм, при таком диаметре производительность примерно 4, 5 литров за одну минуту. В некоторых случаях при подключении смесителя может понадобиться переходник с 3/8 дюйма на 1/2 дюйма.

Переходник с 3/8 дюма на 1/2 дюйма.

Гибкая подводка для стиральной машины

Стиральную и посудомоечную машину рекомендуется подсоединять шлангом, с внутренним диаметром не менее 15 мм для холодной воды. Пропускная способность в пределах 18 литров в минуту.

Гибкая подводка для гидроаккумуляторов

Для подключения гидроаккумуляторов, фильтрующих систем, водяных насосов используют подводку с внешним диаметром 1 дюйм, и внутренним диаметром не менее 25 мм. Такой диаметр обеспечит производительность 78 литров в минуту. Это необходимо для достаточного водоснабжения всего жилья.

Все данные приведены из расчета: скорость потока воды в трубе ~ 1, 5 м/с, давление ~ 3 атм.

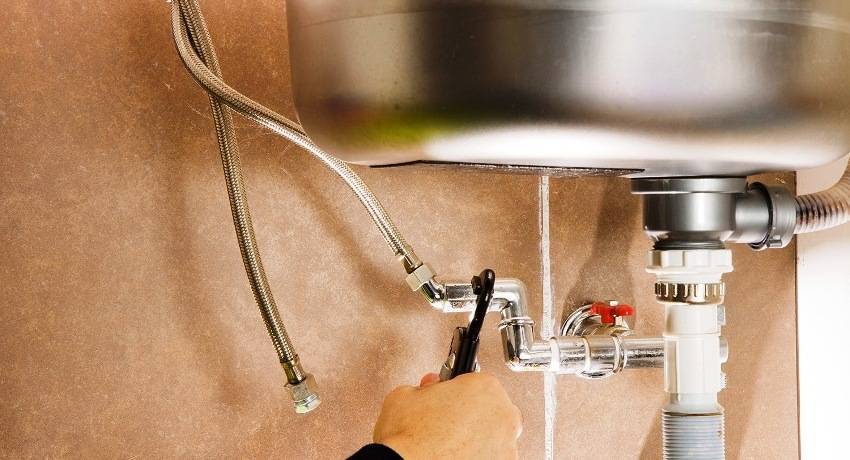

Правила монтажа гибкой подводки

Срок службы гибкой подводки напрямую зависит от правильности ее установки.

Перед монтажом необходимо произвести визуальный осмотр подводки

на предмет качества обжима гильзы, качества концевой арматуры, наличия прокладки, повреждения резьбы, целостности оплетки и других дефектов, которые могут возникнуть при хранении и транспортировке.

Гибкая подводка для воды: технические характеристикиПеред монтажом проверить надежность обжима гильзы и целостность оплетки подводки Некачественные соединения могут разрушиться даже при давлении воды в пределах нормы. Доступ к концевой арматуре должен быть свободным для монтажа и осмотра.

Необходимо использовать подводку достаточной длины. Не допускается наращивание длины гибкой подводки с помощью другой подводки.

Запрещается подвергать подводку механическим нагрузкам, скручиванию, растяжению, изломам

во время хранения, транспортировки и монтажа.

Гибкая подводка для воды: технические характеристикиНе допускается скручивание подводки по продольной осиУстанавливать подводку с радиусом изгиба не менее 70 мм.

В случае необходимости следует использовать подводку с угловым фитингом.

Гибкая подводка для воды: технические характеристикиМинимальный радиус изгиба должен быть не меньше 70 мм

Запрещается устанавливать подводку в натянутом состоянии.

Гибкая подводка для воды: технические характеристикиНе допускается установка подводки в натяг

Нельзя допускать перетягивания соединений!

Концевую арматуру следует затягивать с усилием не более 0,4 НМ. Данное усилие соответствует, если накидные гайки прикручиваются вручную и после этого доворачиваются на четверть оборота ключом.

Популярные статьи  Шумоизоляция для потолка квартиры: как сделать звукоизоляцию своими руками?

При монтаже концевых фитингов подводки запрещается применять сантехнический лён и другие уплотнители, способные расширяться во влажной среде.

По завершении монтажа убедиться в отсутствии утечек воды

Медленно включите воду, осторожно повернув кран подачи воды до полностью открытого положения. Если появляются капли в местах соединений, то накидные гайки необходимо аккуратно подтянуть

Через 30 мин. после установки необходимо произвести визуальный осмотр соединений и убедиться в отсутствии протечек.

Запрещается:

• эксплуатация подводки при отрицательных температурах и вблизи открытого огня. • вешать на подводку тряпки, губки и другой уборочный инвентарь, хранить вблизи подводки химикаты. • устанавливать гибкую подводку сквозь перекрытия.

Гибкая подводка для воды: технические характеристики

Через каждые 6 месяцев рекомендуется делать визуальный осмотр подводки и проверять герметичность крепления концевой арматуры.

Гибкая подводка с внешней оплеткой из нержавеющей стали позволяет шлангу выдерживать высокое давление (до 10 атмосфер) и устойчива к образованию конденсата. Срок службы таких изделий — до 10 лет. Рекомендуемый срок замены — 5 лет.

Покупка качественной гибкой подводки: цены на изделия и рекомендации по выбору

Производители предлагают гибкую подводку, которая предназначена отдельно для холодной и горячей воды. Перепутать такие соединения невозможно, поскольку оплетка на них выполнена в соответствующей расцветке. Существуют и универсальные варианты, которые маркируются и синим, и красным цветом.

Цены шлангов для смесителей диаметром 1/2″

Наименование и тип соединения Длина, см Цена, руб.
Стоимость шланга с оплеткой из нержавейки
Подводка с гайкой-штуцером 20 125
30 143
40 160
50 173
60 182
80 196
120 200
150 230
Стоимость сильфонных шлангов из нержавейки
Подводка с двумя гайками 40 186
50 203
60 219
80 252
Гибкая подводка для смесителя с длинным штуцером 40 173
50 189
Гибкая подводка с укороченным штуцером 120 289

Кроме этого, для подключения сантехнического оборудования с помощью гибкого шланга используются дополнительные детали, в том числе:

  • удлинители гибкой подводки для смесителей;
  • уплотнительные прокладки, обеспечивающие надежное резьбовое соединение;
  • краники и т. п.

Перед тем как устанавливать гибкую подводку, стоит обязательно выяснить номинальное рабочее давление и температуру воды в водопроводной системе

Они применяются для установки муфты, переходника и прочих компонентов на водопроводной трубе.

В процессе эксплуатации гибкая проводка иногда протекает и поддается деформационным изменениям. Чаще всего проблемы возникают по следующим причинам:

  • оплетка на шланге выполнена некачественно или обжата слишком слабо;
  • установка сантехнических приборов произведена с применением низкокачественных комплектующих (втулок, гаек, штуцеров);
  • изделие или его часть изготовлены из материалов низкого качества.

Лучше покупать гибкую проводку в специализированных магазинах

По этой причине очень важно при выборе изделий уделить особое внимание качеству подводки и ее комплектующих, а также надежности производителя

Лучшие производители гибкой подводки для воды для смесителей

Чтобы облегчить выбор качественных смесителей и подводок для их подключения, желательно заранее ознакомиться с перечнем лучших производителей.

Например, немецкая марка ProFactor присутствует на рынке уже более 50 лет. За это время ее продукция успела заслужить положительную репутацию у потребителей, продемонстрировав высочайшее качество. Все изделия ProFactor пользуются популярностью у покупателей.

Не менее востребована на рынке продукция других немецких брендов. Производитель гибких подводок для смесителей Hansgrohe появился в 1901 году. Эта компания занимается выпуском сантехнических устройств, систем слива, смесителей, душевых и аксессуаров для ванных комнат. Данные изделия изготавливаются на пяти заводах и поставляются по всему миру (более 140 стран).

Для долговечной работы рекомендуется выбирать гибкую подводку от надежных, проверенных производителей

Внимания также заслуживают гибкие подводки для смесителей Grohe. Эта марка появилась на рынке в 1936 году. Производственные мощности компании размещаются в Германии (3 завода), а также в Таиланде и Португалии. Продукция этой фирмы составляет около 8% от общего объема мирового рынка.

Итальянская фирма Remer составила достойную конкуренцию немецким брендам. Российские потребители отлично знают эту продукцию и доверяют ей. Высокое качество изделий обеспечивается за счет того, что компания осуществляет тщательный контроль производственного процесса на каждом его этапе.

В число лучших производителей попала и российская компания Santrade, хотя она занимает неоднозначную позицию в этом списке. Дело в том, что компания выпускает изделия разной ценовой категории. Бюджетные варианты не отличаются высоким качеством, в то время как дорогие модели отмечены покупателями как надежные и долговечные. Поэтому мнения потребителей так расхожи.

Немецкая марка ProFactor, которая также выпускает подводки, заслужила положительную репутацию у потребителей

В перечне лучших производителей стоит отметить Испанию в лице бренда Industrials Mateu. Эта компания осуществляет жесткий контроль собственной продукции. К тому же к производству применяется научно-исследовательский подход, поэтому подводки соответствуют международным стандартам качества.

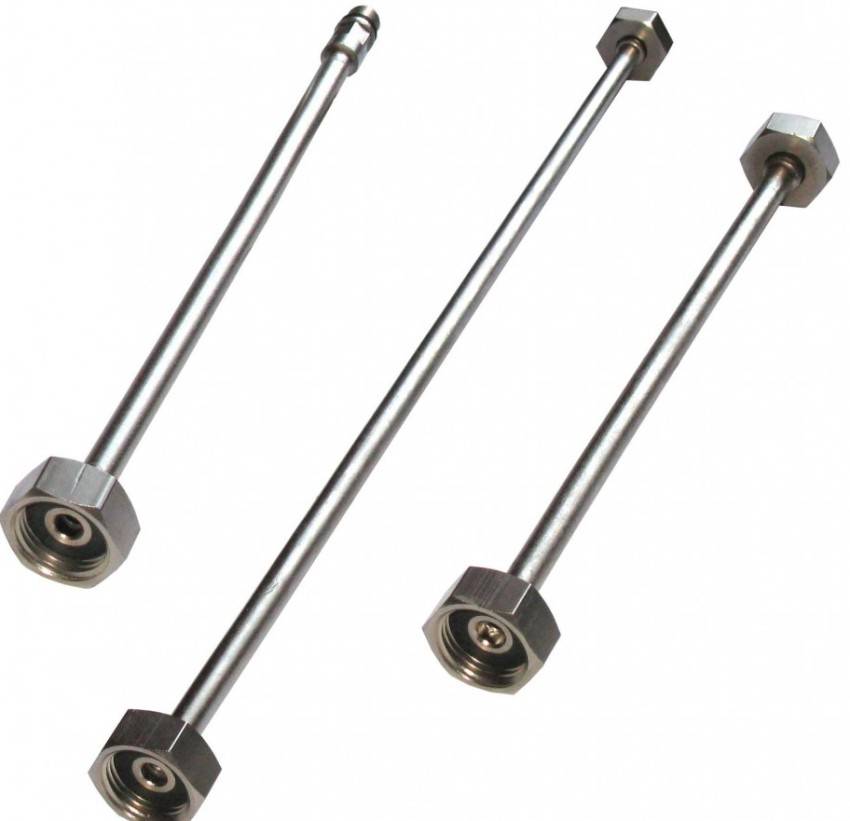

Преимущества и недостатки использования жесткой подводки

Этот тип подводки характеризуется жесткостью. При подключении смесителя к системе с помощью такой конструкции соединение получается неподвижным. Жесткая подводка представлена в виде металлической трубы с хромированным покрытием. Исключением являются медные изделия, которые не имеют защитного слоя, поскольку на их поверхности не размножаются вредные бактерии и плесень.

Гибкая подводка для воды: технические характеристики

Жесткая подводка имеет длительный эксплуатационный срок, который составляет порядка 20 лет

Преимущества жесткой подводки для смесителя:

  1. Отличные декоративные качества и классический дизайн.
  2. Способность выдерживать воздействие высоких температур, а также их перепады.
  3. Стойкость к агрессивному влиянию химических веществ.
  4. Высокий запас прочности.
  5. Устойчивость к коррозийным повреждениям.
  6. Длительный срок эксплуатации (до 20 лет).
Популярные статьи  Белизна инструкция по применению и состав

К недостаткам жестких конструкций относится высокая цена, а также довольно сложная схема установки. Поскольку в процессе монтажа все элементы находятся в стационарном положении, сборка такого соединения может сопровождаться определенными трудностями.

Гибкая подводка для воды: технические характеристики

За счет гладкой поверхности, поддержание подводки в чистоте не становится проблемой

Длину трубок следует подбирать очень тщательно. Если направление водорозеток располагается не вертикально, придется его изменить. Для этих целей используются фитинги изогнутой формы. Кроме этого, неподвижное соединение создает дополнительные сложности в процессе ремонта и обслуживания кранов. Поэтому покупатели отдают предпочтение гибким вариантам соединений.

Преимущества и недостатки использования гибкой подводки для воды

Установка жестких стальных труб – трудоемкий процесс, в результате которого получается громоздкая и тяжелая металлическая конструкция. Монтаж гибких изделий не требует значительных усилий. При этом надежность системы и качество соединений совершенно не страдают.

У гибкой подводки для кухонных смесителей и других точек соединения имеется множество выгодных преимуществ:

  1. Безопасность и удобная система эксплуатации.
  2. Герметичность конструкции, которая достигается за счет использования высококачественных материалов для изготовления этих изделий.
  3. Для установки и демонтажа подводки не требуется специальных навыков, знаний и профессионального оборудования. С этой работой может справиться даже неопытный человек.
  4. Устойчивость к вибрационному воздействию. Гибкие соединения не боятся гидравлических ударов.
  5. При условии правильной эксплуатации срок службы изделий довольно велик.
  6. Гибкие шланги способны нормально функционировать в широком температурном диапазоне.

Гибкая подводка для воды: технические характеристики

Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды

В отличие от жестких конструкций положение гибких соединений можно изменять и перемещать их относительно смесителя.

Недостатки гибких шлангов для смесителей:

  1. Гибкие изделия боятся механических нагрузок и легко поддаются деформационным изменениям, поэтому их нельзя сильно скручивать, перегибать или натягивать. В противном случае срок службы подводки значительно сократится.
  2. Не разрешается устанавливать гибкие шланги рядом с источниками открытого огня.
  3. Если в разные помещения одновременно подается вода, подводка может издавать неприятный шум из-за вибраций, возникающих в трубах.

Гибкая подводка для воды: технические характеристики

Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии

Кроме этого, металлические компоненты, которые присутствуют в соединительном устройстве, со временем поражаются коррозией. Некоторые разновидности гибких изделий чувствительно реагируют на воздействие высоких температур. Если вода в трубопроводе слишком горячая, может возникнуть протечка.

Гибкая подводка для воды из нержавейки

Присоединительный гибкий шланг должен быть сделан из нержавеющих материалов, не подверженных коррозии. От этого напрямую зависит долговечность и качество работы гибких подводок. Цена гибкой подводки для воды из нержавейки вполне приемлема. За счет этого данный тип гибких шлангов очень распространен среди потребителей. Длина такой подводки для воды колеблется от 500 см до 1 метра.

При выборе гибкой подводки из нержавейки для воды, важно не перепутать ее с гибкой подводкой из нержавеющей стали для газового оборудования. Газовые подводки категорически не подходят для подключения к сантехнике, так как могут ржаветь и протекать

Сразу возникает вопрос, как могут ржаветь нержавеющие шланги? Ответ прост: для газового оборудования на нержавеющих подводках наконечники, то есть штуцеры или гайки, выполнены из обычной стали. Поэтому, при использовании газовых гибких подводок для водоснабжения, они вскоре поржавеют и станут пропускать воду. Срок годности довольно велик, но со временем могут изнашиваться резиновые прокладки.

Преимущества гибкой подводки для воды из нержавеющей стали:

  • материал, из которого выполнен шланг подводки, устойчив к коррозии;
  • невысокая цена;
  • устойчивость к огню;
  • не боится минусовых температур;
  • простота крепления.

Недостатки:

при слабом креплении, а также некачественной прокладке на резьбе, гибкая подводка для горячей воды может протекать в месте крепления.

  Гибкая подводка для воды: технические характеристики

Перед креплением гибкого шланга к смесителю, унитазу, стиральной машине, либо к системе отопления, важно проверять его на наличие повреждений самого шланга, резьбы, или наличие возможных дефектов при производстве. Радиус крепления должен быть не более 0,4 Нм

При монтаже важно, чтобы шланг был не закрученным. Прикрепив гибкий шланг необходимо сразу же проверить его пропускные способности. Шланг не должен протекать. Если же появляются капли в месте крепления, его необходимо подтянуть.

Важно крепить гибкую подводку для воды таким образом, чтобы можно было удобно к ней добраться для профилактической проверки крепления или, если по истечении срока годности она начнет протекать. Никто не застрахован от приобретения некачественного материала

Поэтому делать покупки необходимо с наличием соответствующих сертификатов, в специализированных и проверенных магазинах

Никто не застрахован от приобретения некачественного материала. Поэтому делать покупки необходимо с наличием соответствующих сертификатов, в специализированных и проверенных магазинах.

Для каждого отдельного случая пригодится та или иная гибкая подводка. В основном, каждый из вариантов гибкого шланга пригоден для крепления в системе домашнего водоснабжения.  Долговечные гибкие подводки для воды изготавливаются из качественных материалов. Естественно, от этого зависит их стоимость.

Гибкая подводка для воды: технические характеристики

Виды подводки: характеристики и специфика применения

Эластичные шланги для смесителей делят на две категории: подводка в армированной оплетке и сильфонные трубки. Разберемся с особенностями каждого типа изделий подробнее.

Гибкие шланги в армированной оплетке

Первый тип подводки – это мягкий шланг с высокими эластичными свойствами, армированный специальной оплеткой.

Концы трубки оснащены фитингами, с помощью которых конструкция крепится к смесителю: с одной стороны расположен штуцер, с другой – накидная гайка с определенным диаметром внешней резьбы. Армированные устройства отличаются доступной ценой, поэтому наиболее востребованы у покупателей.

Популярные статьи  Теплый или холодный свет в квартире?

Несмотря на простую технологию производства, структура шлангов довольно сложная. Основание состоит из резины, каучука или усиленного в поперечном направлении сшитого полиэтилена (PEX).

Специалисты утверждают, что в системах, в которых осуществляется подача питьевой воды, применение резиновых подводок нежелательно. По всей длине изделие оплетается проволочной нитью. Для изготовления оплетки используют различные материалы.

Нержавеющая сталь. Самый распространенный вид обмотки для армированного шланга. Для нее характерны оптимальные рабочие параметры среднего уровня: приспособление отлично функционирует в пределах 10 атм. давления и +95°С проходящей через него жидкости. Устройства из нержавейки стабильно работают до 10 лет.

Оцинкованная проволока – бюджетный вариант как в плане цены, так и технических характеристик. Подводки из этого материала имеют хорошую гибкость, но они недостаточно прочные и быстро выходят из строя

Нейлон. Материал обладает улучшенными эксплуатационными характеристиками. Подводки с нейлоновой оплеткой максимально функциональны: они способны выдерживать до +110°С и до 20 атм. давления. Срок их службы значительно превосходит аналоги и обычно составляет не менее 15 лет.

Оплетка из алюминия подойдет только для тех систем, где температура воды не превышает +80°С, а рабочее давление – не больше 5 атм. Такой материал подвержен коррозии, поэтому его лучше использовать в помещениях с невысокой влажностью. Гибкие шланги, армированные алюминиевой оплеткой, не требуют замены около 5 лет.

Сильфонные трубки для воды

Второй тип подводки представлен сильфонными шлангами. Долговечность и надежность этих моделей намного выше армированных изделий. Устройства выделяются необычной конструкцией, придающей им отличную гибкость.

Она состоит из нержавеющей стали, собранной в чередующиеся кольца разного диаметра. На первоначальных этапах производства заготовку для шланга выборочно обжимают, получая в итоге подвижную форму гофры.

Сильфонная подводка для подачи воды может быть складной или иметь фиксированную длину. Первый вариант растягивается в границах установленного производителем диапазона: от 200 до 355 мм, от 140 до 250 мм и т. д.

В обращении со складными шлангами нужно соблюдать осторожность, так как чрезмерные растягивания сокращают период эксплуатации. Подводка с фиксированной длиной не подлежит растягиванию

Ее выпускают в конкретно обозначенном размере: от 20 до 80 см (с шагом в 10 см).

Приспособления проявляют высокую устойчивость к низким и высоким температурным параметрам. Они отлично работают в диапазоне от -50 до +250 градусов. Сроки службы сильфонных трубок достигают 25 лет

Сильфонные шланги объединены общим недостатком – шум при подаче воды сразу к нескольким потребителям. Проблема актуальна, когда, к примеру, вода подается к бойлеру, унитазу и смесителю одновременно.

Чтобы исключить ее, специалисты рекомендуют выбирать подводку с изоляционным покрытием из пластика. Кроме того, существуют специальные антивибрационные модификации, поглощающие звук.

Сильфонные модели из нержавейки

Устройство сильфонного типа так широко используются благодаря их качествам:

  • противостояние коррозийным явлениям;
  • доказано, что нержавейка относится к материалам, противостоящим огню;
  • материал подводки не способен ухудшить здоровье, поскольку вредных веществ при эксплуатации не выделяется;
  • высокая износостойкость;
  • показатель рабочего давления не меняется по всему устройству. Объясняется это тем, что нет пережимов при его установке. Без дополнительных крепежей форма шланга остается постоянной;
  • компактность устройства;
  • мобильность, то есть подводка легко переносится в другое место монтажа.

Гибкая подводка для воды: технические характеристики

Преимущество сильфонной модели на лицо.

Кроме того, используется данная модель в производствах:

  • вариант для доставки агрессивных смесей;
  • перегонка продуктов нефтеперерабатывающей промышленности;
  • транспортировке сыпучих материалов.

К недостаткам модели относят ее слабую гибкость. Монтаж будет затруднен в местах с ограниченным пространством.

Как подключить и как часто менять?

Подключение подводки к водопроводу или сантехническому оборудованию производится с использованием гаек и штуцеров, которые находятся на концах приспособления. С этой работой можно справиться самостоятельно, соблюдая следующие правила:

  1. Перед установкой эластичной подводки нужно внимательно ее изучить на наличие повреждений. При этом необходимо оценить качество обжимки.
  2. Для наращивания шланга можно применять другие гибкие шланги и фитинги. При этом без последних выполнить подобные манипуляции нежелательно, т.к. соединение только с помощью подводок получится хрупким и быстро даст течь.
  3. Воспрещается дергать и перекручивать гибкий шланг. Если этим правилом пренебречь, то изделие повредится, его придется заменить.
  4. Гибкую подводку воспрещается устанавливать с сильным натяжением. Если купленное изделие обладает недостаточной длиной, его нужно заменить на более длинное.
  5. Запрещается ставить эластичные шланги на участках, где они должны проходит через перекрытия. Кроме того, нежелательно вешать эту разновидность подводки на предметы и эксплуатировать ее рядом с источниками открытого пламени.

Иногда гибкая трубка покрывается ржавчиной и протекает задолго до завершения указанного производителем периода эксплуатации. Тогда изделие нужно как можно скорее заменить более качественной продукцией. Для этого лучше обращаться в проверенные компании, которые соблюдают технологию производства и применяют качественные материалы.

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Гибкая подводка для воды: технические характеристики
Как правильно выполнить укладку ОСБ на старый деревянный пол?
