Гипсокартонный дюбель крепеж бабочка и его устройство

Дюбель бабочка – саморезный крепежный элемент, зажимаемый при закручивании, что достигается за счет его уникальной конструкции.

  • Специальные лапки плотно прилегают к задней поверхности гипсокартона, что позволяет значительно увеличить площадь, воспринимающую нагрузку, идущую от массы подвешенного предмета.
  • То есть, такой крепеж способствует равномерному распределению всей поступающей на лист гипсокартона нагрузки.
  • Для подобного дюбеля характерны следующие конструктивные особенности и характеристики:
  • Используется для фиксации одинарного или двойного слоя гипсокартона (толщина 10-12 и 20-24 мм соответственно);
  • Комплектация включает в себя и подходящие по типу резьбы и длине саморезы, хотя его применение возможно и с иными шурупами, при условии, что они соответствуют требуемым типоразмерам;
  • Располагаемая внутри листа гипсокартона часть дюбель бабочки имеет ряд ребристых элементов, препятствующих проворачиванию анкера вокруг оси;
  • Наличие внутренней резьбы на головке обеспечивает зажим дюбеля и его складывание, а внутренние лапки гарантируют повышенную жесткость элемента в закрученном положении.

Разновидности бабочек для гипсокартона

В зависимости от условий задействования и типа фиксируемого материала, дюбель бабочки под гипсокартон могут быть выполнены из:

Дюбели из металла характеризуются улучшенной практичностью и надежностью, но имеют при этом и повышенную стоимость. Они способны выдержать большие нагрузки, а для увеличения срока службы, многие производители обрабатывают их особыми антикоррозионными составами. Металлический дюбель бабочка наиболее популярен у гипсокартонщиков профессионалов. С ним удобнее работать, его не перекрутишь и не порвеш как пластиковый и тем более нейлоновый. Но цена на такие дюбеля может значительно увеличить смету, особенно при масштабных работах с ГКЛ.

Нейлоновые и пластиковые дюбели – современные вариации, отличающиеся своей легкостью, доступностью и невосприимчивостью к ржавлению, но имеющие пониженные показатели механической устойчивости и сниженный порог допустимых нагрузок. Эти бабочки для ГКЛ гороздо дешевле и дают существенную экономию.

Актуальные цены на дюбеля бабочки из различных материалов за упаковку 4 штуки:

  1. Дюбель бабочка пластмассовый размер 10х50 с шурупом: 32 руб.
  2. Дюбель бабочка полипропиленовый размер 10х50 с шурупом: 26 руб.
  3. Металлический дюбель бабочка уже имеет другие размеры из-за особенностей конструкции. Например, цена за металлический дюбель бабочку с винтом 4х24: 74 руб.

Если сравнить цены, то тут сразу видно что металлические дюбеля бабочки дороже пластмассовых и тем более полипропиленовых более чем в два раза!

Дюбель молли для гипсокартона размеры. Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

  • Бабочка.
  • Пластиковый или металлический ввертыш Driva.
  • Molly.
  • Дюбель Фишера.
  • KNAUF Hartmut.
  • Обычный дюбель-гвоздь.
  • Пружинный.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Инструкция по установке дюбеля-бабочки проста:

  • В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
  • Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
  • Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на

Преимущества этого вида крепления:

  • легкость установки;
  • возможность извлечения при необходимости.

Есть и недостатки:

  • Для использования нужно свободное место за поверхностью ГКЛ.
  • Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

  • При помощи шуроповерта элемент вворачивается в стену.
  • В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

  • Низкая цена метиза.
  • Необязательно наличие свободного пространства за перекрытием.
  • При необходимости просто демонтировать.
  • Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Процесс установки следующий:

  • Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
  • Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
  • Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Виды и размеры

Разделение дюбелей на разные виды происходит исходя из множества факторов. По технологии крепления детали можно разделить на две группы:

  • фиксация осуществляется за счет силы трения;
  • дюбель закрепляется исходя из своей конфигурации.

Закрутить изделие в основание можно двумя способами – используя сквозной или предварительный монтаж. В первом случае сверлить ничего не нужно, деталь самостоятельно проходит в материал. Такая технология востребована в ходе устройства фасадов. Последний способ требует работы со сверлом. В основании необходимо просверлить отверстие, затем нужно установить в нем изделие и закрепить его при помощи шурупа.

По типу монтажа выделяют такие крепежные элементы:

  • детали, которые нужно забивать в поверхность при помощи молотка (забивные изделия пользуются большим спросом);
  • вкручиваемые изделия (для их фиксации на стене нужно пользоваться пистолетом).

«Молли»

Дюбель относится к типу дорогостоящей продукции высокого качества. Крепление этого элемента осуществляется в заранее проделанное отверстие, диаметр которого составляет 8 мм. Наличие двухзубцового борта помогает вплотную зафиксировать дюбель в гипсокартоне. Такая конфигурация исключает риск прокручивания в нем анкера.

Положительные особенности дюбеля данного вида:

  • деталь прекрасно выдерживает высокие нагрузки;
  • в случае необходимости элемент легко демонтируется;
  • шурупы прилагаются к дюбелю (входят в комплект).

Дрива

Дюбель «улитка» – очень востребованное изделие, которое производится из металла и пластика. Такая разновидность приобретается чаще всего. Деталь крепится к листу следующим образом: делается отверстие 6 мм, в него устанавливается дюбель, а затем он врезается в гипсокартон по той же технологии, что и стандартный саморез. После монтажа дюбеля вкручивается шуруп 3,5 либо 4,5 мм.

Технология монтажа крепежа дрива достаточно проста, однако при покупке саморезов или шурупов следует учесть длину дюбеля, которая для изделий из пластика составляет 23 мм. Металлическая продукция выпускается длиной 33-44 мм.

Fischer PD

Еще один вид крепежных элементов для ГКЛ. Его конфигурация включает в себя пластиковое основание для шурупа. В ходе установки оно крепко прижимается к стыку с материалом и надежно фиксируется с шурупом. Данная особенность обеспечивает защиту от выпадения из листа.

Дюбель-гвоздь

Предназначен для монтажа к бетону. Изделие состоит из 3 нейлоновых секций и специального отверстия в конце. Качественная фиксация достигается за счет распирания стенок одновременно в нескольких направлениях. Подобные дюбели рекомендованы к применению для сквозных установок, например, оконных или дверных конструкций, плинтусов и т. д.

Продукция из стали, фиксируемая в основании при помощи пистолета, используется для монтажа конструкций с большим весом.

Дюбель-саморез

Реализуется для двухслойных или однослойных листов, которые оформлены декоративным покрытием, а также изоляционным материалом

Приобретая такое изделие, стоит обратить особое внимание на представленные варианты размеров, чтобы исключить ситуации, когда слишком длинный элемент выступает из обшивки

«Бабочка»

Деталь, имеющая на конце раскрывающийся разжимной упор, наличие которого позволяет дюбелю выдерживать достаточно серьезные нагрузки. Крепление элемента требует наличия отверстия в основании. Для фиксации изделие дополнено специальной манжетой. Дюбель-бабочка используется для материала толщиной не более 5 мм.

Дюбель-зонтик

Это самоустанавливающийся крепежный элемент, который раскрывается за плитой, что обеспечивает качественную фиксацию на поверхности. Его установка предполагает сверление отверстия. Чаще всего подобный вид применяется для потолочных поверхностей из ГКЛ.

Дюбель для гипсокартона со сверлом устанавливается путем вкручивания его в основание. При монтаже детали также стоит следить за ее длиной.

Винтовые изделия представляют собой комплект из распорного дюбеля и гвоздя. Надежность монтажа напрямую зависит от соответствия размеров изделий для тех или иных задач.

Существуют также химические анкеры. Они выпускаются в виде капсулы с клеящейся жидкостью и гильзой.

Немаловажным нюансом при подборе нужного дюбеля для ГКЛ является его размер. Производители таких крепежных деталей предлагают изделия со следующими диаметрами: 3; 4; 4,5; 5; 6; 8; 10 мм при длине от 12 до 260 мм.

Особенности установки

Закрутить дюбель в ГКЛ под силу даже начинающему мастеру. Для этого достаточно знать ряд нехитрых правил:

  1. Отверстие в гипсокартоне, высверленное под дюбель-зонтик и любой другой тип дюбельного крепежа, должно быть больше диаметра самой детали, иначе лист может повредиться в процессе монтажа.
  2. Если при установке дюбеля вы используете электрический шуруповёрт, то постарайтесь не допустить того, чтобы крепеж провернулся на своем месте в конечной точке — это может негативно повлиять на плотность его залегания. Для этого нужно закрутить деталь не до конца. Завершающие витки лучше сделать вручную или аккумуляторным шуруповертом с необходимой настройкой.
  3. После того как будет вставлен дюбель-зонтик и прикреплен необходимый предмет, отверстие вокруг крепежа можно замазать акрилом (если расстояние большое, то ещё и шпаклёвкой). Акрил имеет резиновую основу — это поможет снизить давление крепежа на ГКЛ.

Чтобы дюбель-бабочка был надежно закреплен нужно сначала просверлить отверстие необходимого диаметра, затем плотно прижать рукой складные крылья детали и аккуратно вставить ее внутрь отверстия. До нужного положения пружинный дюбель можно закрутить при помощи обычной отвёртки или шуруповёрта.

Крепежные элементы представлены сегодня в широчайшем ассортименте, ценовое разнообразие также привлекает. Выбор дюбелей зависит от сложности конструкции, её функционала и удобства монтажа.

Дюбель молли в бетон. Описание и характеристики

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

На фото – дюбели молли

Дюбель – это крепежный элемент, при помощи которого можно монтировать каркас в целях монтажа ГКЛ листов или непосредственной облицовки листами уже готовой несущей конструкции. Дюбель моли ГОСТ 28457-90 – это крепежные элемент, который имеет основание для вставки самореза. Его задействуют при креплении профиля к поверхности стены. Особенность его в высокой прочности и стойкости к износу. Еще эта деталь гарантирует мертвую сцепку материалов. Так как на ножке у него имеются зазубрины различного размера, то после установки вытащить ее уже будет практически невозможно, в отличие от гвоздей даже высокого класса 4028 63 ГОСТ .

К минусам этого изделия можно отнести надобность в выполнении дополнительного просверливания отверстия в стене. Для этих целее требуется перфоратор. Также недостаток дюбеля в том, что задействовать его можно далеко не на всех поверхностях. Если это древесина и пенобетон, то они могут крошиться под влиянием механической нагрузкой.

Дюбель с таким интересным названием молли по внешнему виду напоминает такой крепежный элемент, как зонтик. У них даже принцип действия очень схож.

Представленное изделие оснащено готовыми кольцами и крепежными крючками. Применять “молли” можно при установке люстры или другого изделия на поверхности из ГКЛ. В пустом пространстве дюбель раскрывается, при этом равномерно распределяет нагрузку на большую площадь. Таким образом, установить объемную люстру будет несложно даже дилетанту. В последнее время большое распространение получили и грибки для крепления утеплителя , имеющие схожий принцип.

Для ускорения монтажа необходимо применять особые щипцы. Он надежно будет закреплен в конструкции за счет распирающей консоли. Для этого потребуется сверление. Такой тип изделия можно задействовать не только для листов ГКЛ, но и для монтажа практически всех полых конструкций.

На

Для изготовления дюбеля моли применяют сталь с гальваническим покрытием из цинка. Конструкция предусматривает наличие винта и полой цанги. Последняя деталь включает 4 фиксирующих сегмента и нераспорную часть. Длина нераспорной части подбирается с учетом с толщиной листа ГКЛ. Защитой от проворачивания внутри отверстия элемент молли защищают острые зубцы. Они сосредоточены прямом на стопорном бортике. Именно этот элемент и не дает провалиться дюбелю внутрь отверстия.

А вот как выбрать саморезы для гипсокартона и по каким параметрам, подробно рассказывается в данной статье.

Как использовать дюбель бабочку для гипсокартона и где именно можно применять, поможет понять данная статья.

Какие направляющие для гипсокартона существуют и какие размеры, поможет понять данная статья: https://resforbuild.ru/metall/napravlyayushhie/dlya-gipsokartona-razmery.html

Возможно вам так же будет интересно узнать о том, каковы размеры листа потолочного гипсокартона.

Первоначально  “молли” был разработан специально для гипсокартона и подобны материала. Но сегодня область его применения расшились. Сегодня дюбель молли стал активно применяться при оформлении жизненного пространства. При помощи этого изделия можно выполнить крепеж полочки, шкафчика и прочих декоративных элементов.

Конечно, для многих  “молли” не кажется каким-то особенным и схож с остальными крепежными элементами. Но есть у него одна особенность, которая его явно отличает от всех остальных: дюбель можно свободно извлечь и применять повторно.

К преимуществам дюбеля молли можно отнести:

  • не нужно покупать отдельно шурупы, так как они уже идут в комплекте с дюбелем;
  • крепежный элемент способен выдержать нагрузку до 35 кг;
  • можно легко провести демонтаж.

“Молли” классифицируют по материалу.

Для монтажа ГКЛ листов применяют такие виды крепежных элементов:

  1. Металлические. Этот вариант изделия является самым практичным, но при это и стоимость у него одна из самых высоких. Такой как из из металла способен выдерживать большие нагрузки. В среднем элемент рассчитан на вес ГКЛ листа до пару сотен кг. В продаже сегодня можно увидеть “молли”, который дополнительно обработан специальными составами для защиты от коррозии. А вот что собой представляет и где используется тарельчатый дюбель для крепления утеплителя, поможет понять данная статья.

    На фото- металлический дюбель молли для гипсокартона

  2. Пластиковые и нейлоновые . Этот вариант дюбеля является более современным. Для изготовления применяют соединения пластика. Представленные крепежные элементы доступные, легкие и не боятся влиянию коррозии. При всех этих достоинствах пластиковых и нейлоновых моделей молли, есть у них и недостаток – они имеют меньшую механическую стойкость по сравнению с металлическими изделиями. Еще у них более низкий порог нагрузок.

Особенности монтажа

Правильный монтаж – это очень важно, поскольку именно от него зависит надежность крепления. Давайте же разберемся, как правильно закрепить дюбель бабочка, чтобы крепление прослужила вам долгую и хорошую службу. Забейте дюбель-бабочку в гипсокартонный лист при помощи молотка, для того чтобы шуруп, который будет вкручен впоследствии, не болтался, а находился в четко закрепленном положении

Забейте дюбель-бабочку в гипсокартонный лист при помощи молотка, для того чтобы шуруп, который будет вкручен впоследствии, не болтался, а находился в четко закрепленном положении

Нужно обратить внимание, что отверстие для дюбеля-бабочки не должно быть слишком большим. В противном случае, крепление попросту не будет держаться так прочно, как следует. Очень многое зависит от изделия, которое будет закреплено дюбелем-бабочкой

Его толщина не должна превышать пять сантиметров, в идеале. В случае если закрепляемая конструкция имеет слишком большие габариты, следует использовать более длинный саморез. Чтобы надежно закрепить шуруп, необходимо убедиться, что за гипсокартонным листом остается не менее тридцати пяти миллиметров. Для вкручивания дюбелей лучше всего использовать обычную отвертку. В ином случае, пластиковые грани, которые создают упор, могут сорваться. Кроме того, на больших оборотах нередки случаи, когда лопается сама пластиковая основа. Во время прикручивания дюбель-бабочку необходимо плотно прижимать, чтобы создать наиболее плотное сцепление с шурупом

Очень многое зависит от изделия, которое будет закреплено дюбелем-бабочкой. Его толщина не должна превышать пять сантиметров, в идеале. В случае если закрепляемая конструкция имеет слишком большие габариты, следует использовать более длинный саморез. Чтобы надежно закрепить шуруп, необходимо убедиться, что за гипсокартонным листом остается не менее тридцати пяти миллиметров. Для вкручивания дюбелей лучше всего использовать обычную отвертку. В ином случае, пластиковые грани, которые создают упор, могут сорваться. Кроме того, на больших оборотах нередки случаи, когда лопается сама пластиковая основа. Во время прикручивания дюбель-бабочку необходимо плотно прижимать, чтобы создать наиболее плотное сцепление с шурупом.

Данная схема позволит вам более наглядно разобраться, как же работает дюбель бабочка и как он устроен. На ней указаны полезные данные об этом инструменте. Рекомендуется ознакомиться с предоставленными параметрами, чтобы лучше понимать принцип работы крепежного инструмента и его показатели.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Металлический дюбель для пустотелых конструкций

Крепеж конструкций к листовым материалам типа гипсокартона, фанеры, ДСП осуществляется при помощи специальных крепежных изделий — дюбели для пустотелых конструкций. Другие названия таких изделий: “дюбель бабочка для гипсокартона”, “дюбель Молли”. Поскольку такие полые и листовые стройматериалы с каждым годом становятся все популярнее, то необходимость купить “дюбель-бабочку” возникает у отделочников все чаще. Описание ниже касается металлических дюбелей.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Конструкция

Металлический дюбель для пустотелых конструкций состоит их двух частей — металлической втулки (цанги) особой конструкции и винта с полукруглой или потайной головкой. Обязательной является втулка. В составе такого крепежного изделия она присутствует всегда. Винт может и подбираться отдельно. Например, у HILTI такая втулка называется “анкер для гипсокартона HHD” и поставляется без винта.

Специфика работы металлического дюбеля основана на особой конструкции втулки. Изначально она имеет форму цилиндра с вырезами в средней (распорной) части. Со стороны прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной — втулка имеет внутреннюю резьбу.

Назначение

Дюбель Молли предназначен для прикрепления конструкций к полым основаниям (пустотелый кирпич и блоки), листовым материалам (гипсокартон, ДСП, толстая фанера и т.п.), плитам перекрытия. Ввиду наличия пустот на таких материалах невозможно использовать анкеровку трением, поэтому в дюбелях Молли применен принцип упора.

С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн. С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к пустотелым конструкциям.

Особенности монтажа

Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.

Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:

  • в базовом основании бурится отверстие нужного диаметра

  • винт дюбеля устанавливается в монтажный инструмент

  • дюбель до упора вставляется в подготовленное отверстие

  • с помощью инструмента закрепляется дюбель. При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию

  • инструмент отсоединяется, винт выкручивается

  • присоединяется конструкция или деталь и винт затягивается

Смотреть технологию монтажа “дюбеля-бабочки” ниже:

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Возможна установка анкера и с помощью обычных монтажных плоскогубец.

Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Маркировка, обозначение

В маркировке дюбеля для пустотелых конструкций, как правило, производители указывают версию метиза и три основные технические характеристики:

Примеры маркировки “дюбеля-бабочки” от известных производителей крепежа:

FISCHER

HM 6 x 80 S, где

НМ — обозначение крепежного изделия (металлический дюбель для пустотелых конструкций)

6 — диаметр метрической резьбы

80 — длина дюбеля

S — тип винта (S — полукруглая головка прямой шлиц, SS — шестигранная головка, Н — с крюком)

MUNGO

MHD-S 6х37/13, где

MHD-S — обозначение крепежного изделия

6 — диаметр метрической резьбы

37 — длина дюбеля Молли

13 — максимальная толщина материала основания

Товары каталога:

Driva

Дюбель с названием Driva состоит из полого конического стержня, обладающего плоской головкой на основе винтовой нарезки для профиля с острым углом. Внешне головка похожа на форму шляпки, как у саморезов или шурупов, что выражается наличием крестовых шлиц для работы отверткой.

Стержневая часть обладает диаметром около 15 мм. Во внутренней полости сформирован глухой вариант отверстия сквозного типа предназначенного для облегченного процесса ввинчивания шурупа.

По конструкции предлагается на основе сверла, похожего на трезубец или форму перки и с его отсутствием. Предлагается в металлическом виде на основе сплава цинка либо пластмассовой версии из пропилена.

Обычно используется, если нет возможности применить остальные виды крепления из-за недостатка внутреннего пространства.

В чем его преимущества:

  • Обладает собственным сверлом, что избавляет от предварительного создания гнезда для него;
  • Можно использовать, если от гипсокартона до главной стены слишком маленькое расстояние;
  • Есть возможность демонтажа.

Это интересно: Фреза для гипсокартона — разновидности по гипсокартону 90 градусов и v-образные, фрезы для ГКЛ Strong, Festool и Bosch диаметром 32

Разновидности

Существует множество типов крепежных деталей, применяемых при установке гипсокартонных изделий

Но важно подобрать наиболее уместные изделия для конкретного случая. Кроме того, следует знать правила установки описываемых элементов крепления, что обеспечит надежность и долговечность формируемой конструкции

Дюбель, используемый для крепления ГКЛ изделий, должен соответствовать ряду требований:

  • иметь антикоррозийное покрытие;
  • быть изготовленным из качественного и высокопрочного металла;
  • распорочные элементы детали должны обеспечивать качественную фиксацию гипсокартонного основания к базовой поверхности строения.

Все дюбели для гипсокартона отличаются тем, что сделаны по гарпунному распорному принципу, обеспечивающему прочное и надёжное крепление.

Существует две основные группы дюбелей для гипсокартона:

  • проходные;
  • разжимающиеся.

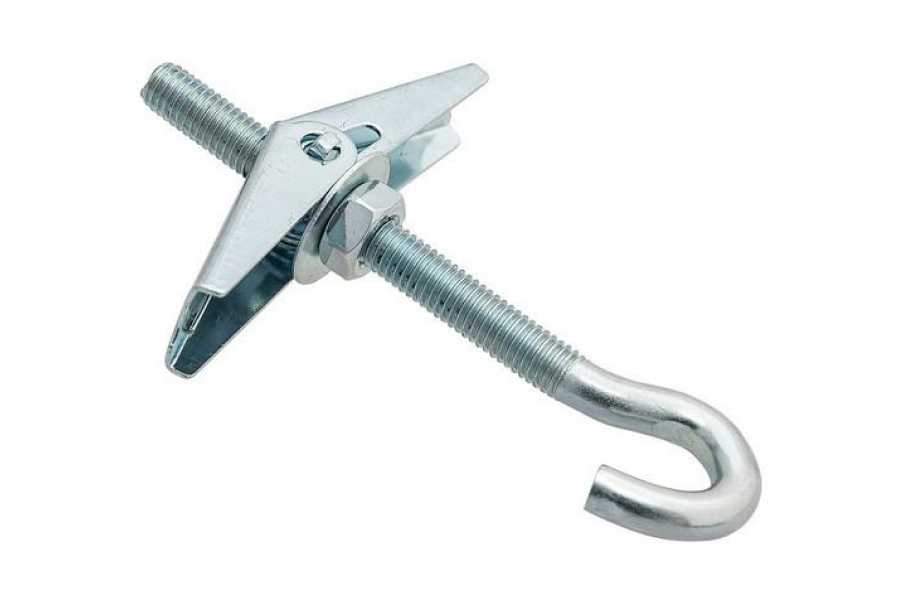

Проходные очень удобны для крепления на потолок. Наиболее часто применяются для установки массивных люстр, интерьерных софитов и спортивного инвентаря. Пружинный проходной дюбель состоит из металлического стержня с резьбой, складных стопорных крыльев и пружинного механизма. В пустоте с внутренней стороны гипсокартонной конструкции пружинный механизм раскрывает стопорные крюки-крылья, тем самым создавая надёжное крепление.

Конец пружинного дюбеля для гипсокартона может быть сделан в виде кольца, полукольца, винта или штанги. Необходимый тип наконечника подбирают, ориентируясь на тип предмета, который требуется прикрепить (например, наконечник в форме кольца обычно используют при креплении электропроводов, а в форме полукольца крюка – для подвешивания разной светотехники). Пружинный дюбель идеально подходит для монтажа элементов к гипсокартонным стенам, облицованным плиткой. Чтобы решить какой вид фиксаторов описываемого типа подойдёт для вашей конструкции, стоит подробнее рассмотреть достоинства и особенности применения каждого из видов дюбелей.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинныйДюбели для гипсокартона выпускаются из полипропилена и обладают множеством преимуществ в сравнении с другими крепежными материалами

Дюбель молли

Дюбель molly точно нельзя отнести к дешевому крепежу, цена на него действительно высока, но и в качестве усомниться не приходиться.

Принцип работы дюбеля молли:

  • Под данный дюбель сверлом делается отверстие с восьмимиллиметровым диаметром;
  • После этого молли вставляется в ГКЛ, двухзубцовый бортик вплотную придавливается к листу, что помогает предотвратить прокручивание анкера на этапе фиксации;
  • Затем идущим в комплекте с дюбелем molly винтом конструкция отверткой поджимается к листу по внутренней резьбе.

Нужно отметить, что скручивается центральная часть втулки, что и дает надежную фиксацию молли в гипсокартоне. Заклепка будет на месте.

Достоинства molly:

  • Способность выдерживать достаточно высокие нагрузки;
  • Есть опция демонтажа в случае необходимости;

Шурупы молли идут в одном комплекте с дюбелями.

Дрива

Driva – один из самых популярных видов крепежа. Выпускается дрива в двух видах – пластиковом и металлическом.

Пластиковый дюбель driva приобретается чаще, да и в продаже его больше.

Как крепить дюбель driva:

  • Просверлите отверстие в 6 мм;
  • Вставьте дюбель;
  • Крестовой насадкой врежьте его в ГКЛ как стандартный саморез;
  • После этого вкручивайте шуруп или саморез диаметром в 3,5 или 4,5 мм во внутреннюю крестовидную щель дюбеля driva.

Вот и все. Трудность может возникнуть лишь в подборе нужного самореза. Выбирая саморез, учитывайте, что driva имеет длину в 23 мм(пластик) и 33-44 мм (металл).

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинныйДюбель Дрива для гипсокартона имеет достаточно широкое применение и выпускается в двух подвидах

Осталось упомянуть еще одну известную марку крепежа – fischer.

«Хартмут» от «Кнауф»

Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Схема установки:

  • В гипсокартоне сверлится отверстие диаметром 13 мм.
  • В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
  • Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
  • Концы направляющих разводятся в разные стороны, после чего обламываются.
  • В дюбель вворачивается винт, идущий в комплекте поставки.

В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.

Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.

Монтаж прост:

  • Сверлится отверстие, соответствующее толщине метиза.
  • Молотком туда аккуратно вбивается пластиковая часть.
  • Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:
Как выбрать и установить розетку для электроплиты?

При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.

Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный
Установка стальной ванны
