Мало купить кондиционер. Нужно его еще установить! Говорят, монтаж сплит-системы — дело хлопотное, трудоемкое. Так ли это на самом деле? В этой статье разбираемся, куда лучше вешать кондиционер и как вообще его устанавливать самостоятельно — а, может, лучше и вовсе отдать эти заботы мастерам. Спойлер: делегировать — точно лучше.
Довериться профессионалам
Установка сплит-системы — довольно сложный процесс, требующий солидный набор инструментов, определенные навыки, в т.ч. при работе с электрикой и потенциально опасными фреонами. Самый простой путь — это заказать
Для остальных, кто все же решился на самостоятельную установку, или просто хочет ознакомиться с процессом для общего развития — развернутая статья ниже.
Установка кондиционера по закону
В собственном доме установка кондиционера никакими органами не согласовывается, хоть в каждую комнату вешай. С многоквартирным жилым фондом все гораздо сложнее. Согласно статье 36 ЖК РФ (пункт 1), внешние несущие стены являются общедомовым имуществом. Закон обязывает жильцов многоквартирных домов получать письменное согласие всех собственников, организовав общее собрание. А так как установка навесного оборудования на фасаде относится к его переоборудованию, то нужно еще и управляющую организацию уведомить и получить добро.
На практике же мало кто задумывается о согласованиях и разрешения, просто монтируют и подключают оборудование. И в большинстве случаев никаких эксцессов не возникает. Но вероятность получить административное взыскание за самовольную установку – есть. Сумма штрафа варьируется в пределах 1500-2500 рублей. Также недовольные соседи или управляющая компания могут обратиться в суд. Но заставить демонтировать кондиционер без соответствующего вердикта они не правомочны. Да и суд вынесет подобное решение только в случае выявления серьезных нарушений. Это может быть установка над пешеходной дорожкой, ненадежное крепление, попадание конденсата на фасад и порча отделки, слишком громкий звук или что-то еще.
Если в течение трех лет с момента монтажа претензий не поступило, можно успокоиться. С истечением срока исковой давности суды выносят решения в пользу владельцев сплитов. Пытаться получить согласие или подключаться, не тратя время – решение за собственником.
Как выбрать место для кондиционера
Вопросом, можно ли самому установить кондиционер задаются многие. И производители оборудования, и мастера не рекомендуют такой подход. Но умельцы нашего портала осваивают и куда более сложные процессы, и, если есть такая необходимость, справиться реально и своими силами. В помощь – наша пошаговая инструкция.
Выбор места для внутреннего блока
Когда-то кондиционеры были в виде моноблока и устанавливались прямо в окно, что неудобно и не эстетично. Но технический прогресс не стоит на месте и сегодня доступно более совершенное климатическое оборудование – сплит-система. Это все тот же кондиционер, но представленный двумя блоками, один из которых устанавливается в помещении, а второй – на фасаде. Но чтобы кондиционер исправно холодил или обогревал, он должен быть правильно смонтирован и подключен. При самостоятельной установке кондиционера нужно учитывать ряд требований к месту расположения его элементов:
- Монтажные расстояния – до плоскости потолка от верхней плоскости блока должно быть не меньше 15 см; от плоскости стены до боковой плоскости должно быть не меньше 30 см; от уровня чистового пола до кондиционера не меньше 1,8 м;
- Свободное пространство между кондиционером и ближайшей меблировкой должно быть от одного метра, а лучше и все 1,5-2 метра свободного пространства. Иначе вместо равномерного охлаждения воздуха в комнате оно будет зональным: поток пошел от блока, уперся в шкаф, вернулся обратно;
- Ограничения: кондиционер не должен располагаться под прямыми солнечными лучами, вблизи отопительных труб, холодильника и кухонной плиты или варочной панели. Расстояние до противоположной стены при установке – не меньше двух метров.
Выбирая место, обязательно нужно учитывать направление распространения потока охлажденного воздуха. Зоны, в которых чаще всего находятся домочадцы, под него попадать не должны. Основной причиной летних острых респираторных заболеваний является как раз «посидел/полежал под кондиционером». Поэтому нельзя:
- Располагать кондиционер напротив спального места и места отдыха, ведь летом сплит-системы могут работать и в ночное время в режиме сна;
- Располагать кондиционер напротив рабочего стола;
- Размещать его напротив обеденного стола и рабочих кухонных поверхностей.
- Монтировать кондиционер напротив дверного проема, ведь тогда воздух будет уходить прямиком в смежное помещение. Но из-за особенностей работы оборудования ни одна из комнат не будет эффективно охлаждаться.
В спальнях сплиты повсеместно монтируют в изголовье кровати так, чтобы воздушный поток едва попадал в ноги или миновал их.

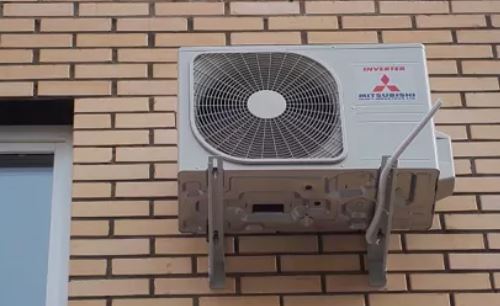

Выбор места для наружного блока
Нынешние кондиционеры энергоэффективные, но от шума никуда не деться. Нежелательна установка оборудования на стене, к которой прилегает спальное или рабочее пространство – будет отвлекать. И еще несколько базовых рекомендаций при выборе места для установки:
- Расстояние до оконного проема от 50 см;
- Расстояние от стены от 25 см, чтобы обеспечить хороший воздухозабор;
- Перепад высот между внутренним и внешним блоком в пределах 5-7 м;
- Длина магистрали с хладагентом от 3 до 10 м для инверторных моделей, обычные можно подсоединять на расстоянии от 2 м;
- Если трасса будет проходить с изгибом, не должно быть углов в 90 градусов.
Чтобы не было проблем с соседями в многоквартирном доме, не стоит устанавливать свой сплит прямо им под окно – вряд ли их порадует шумовое сопровождение из-за такой установки. Также:
- Нельзя устанавливать кондиционер вблизи газового трубопровода;
- От кондиционера до ближайших кустарников и деревьев должно быть не меньше 50 см;
- Если несущая способность стен в частном доме вызывает сомнения, кондиционер лучше повесить на монолитном цоколе. Когда и его нет, придется сварить специальную подставку. Установка тяжелого навесного оборудования на заведомо непрочное основание чревата его падением;
- Стена в зоне прохода трассы должна быть целой, без стыков элементов или материалов, таковы правила.
Существует несколько стандартных вариантов установки:
- Наружный блок под окном, внутренний слева на левой или правой стене. Эту систему считают наиболее практичной и чаще всего реализовывают в квартирах;
- Наружный блок под левым окном, внутренний между окнами;
- Наружный блок около балкона, внутренний на стене с левой стороны.
Какие инструменты и материалы понадобятся для установки
Задумавшись, как правильно установить кондиционер, нужно понимать, что этот процесс потребует специфичного набора инструментов и расходников. Без них невозможно смонтировать сложное оборудование, выполнить подключение и обеспечить стабильную работу прибора. Рассмотрим, что необходимо для установки кондиционера.
- Прибор для поиска скрытой проводки;
- Перфоратор с насадками под стеновой материал. С его помощью делается отверстие в стене для трасс, объединяющих блоки в систему. Рекомендуемый диаметр – 80-100 мм. Чтобы предотвратить повреждения трассы при монтаже и в процессе, в отверстие вставляют отрезок полимерной трубы подходящего размера. Чтобы после установки без проблем заделать проходку, трубка не должна выступать за пределы стены. Если дом деревянный, арболитовый или газобетонный, вместо перфоратора используют дрель с круглой коронкой;
- Дрель со сверлами для монтажа крепежа;
- Труборез, трубогиб;
- Риммер. Кто-то использует напильник или наждачку с крупным зерном, но не столь дорого стоит этот специальный «карандаш», чтобы экономить;
- Развальцовщик для медных труб;
- Вакуумный насос, чтобы откачивать воздух из контура с хладагентом;
- Строительный пылесос. Тоже не обязателен, но если есть, лучше воспользоваться при сверлении отверстий под трассу и крепеж;
- Набор разводных ключей и отверток;
- Надежный строительный нож;
- Уровень (нивелир), рулетка;
- Плоскогубцы, кусачки, молоток.
Также для установки сплит-системы своими руками потребуются и определенные расходные материалы.
- Бесшовные медные трубки, диаметры указаны в инструкции к кондиционеру, длина зависит от расстояния между блоками и траектории прокладки трассы, плюс запас в 30 см;
- Дренажная трубка из гофрированного пластика для отвода конденсата. Длина трубки должна быть на 80-100 мм больше длины трасы;
- Теплоизоляция для труб из полиуретана двух диаметров, по длине трассы;
- Силовой кабель для соединения блоков на четыре или пять жил, длину лучше взять с небольшим запасом;
- Монтажная пластина или кронштейны для внутреннего блока. Раньше они всегда шли в комплекте, сегодня могут отсутствовать;
- L-образные кронштейны для наружного блока под его габариты с пятикратным запасом по нагрузке;
- Крепеж: болты, винты, дюбели, анкеры;
- Пластиковый короб. Если монтаж кондиционера своими руками проводится в уже жилой квартире или доме, трассу прокладывают наружным способом и закрывают таким коробом.
По ходу установки может понадобиться еще что-то, но раз уж замахнулись на такую непростую операцию, мелкие расходники должны найтись в домашнем арсенале.
Пошаговая установка кондиционера
Так как сплит-систему нельзя подключать через удлинители, в зоне установки нужна отдельная розетка. Если ее нет, придется проводить и лучше это сделать сразу, не откладывая. Или включить в схему электропроводки отдельный кабель питания. И уже потом приступать к монтажным работам.
Разметка
С местом установки блоков и траекторией прокладки трассы определились при подготовке, теперь нужно заняться разметкой:
- Проверить стену, на которой будет крепиться внутренняя часть кондиционера на наличие скрытой проводки. В квартирах никто и не знает, где и как идут кабели, в доме спустя несколько лет мало кто помнит. Лучше до начала работ по установке убедиться, что в момент сверления у всех соседей по контуру не вылетят предохранители;
- С учетом допусков по расстояниям на стене отметить место под установку монтажной пластины, используя уровень;
- На внешней стене отметить размеры блока, измерив или воспользовавшись информацией из инструкции. Кронштейны будут расположены по нижней части, под них отметить места для сверления с учетом толщины амортизаторов (виброопоры). Также использовать уровень для контроля положения оборудования. Перекосы не только нелепо выглядят, но и ухудшают работу кондиционера;
- Отметить на стене место прохода трассы.
Сверление отверстий и установка кронштейнов
Блоки объединены в систему медной трубкой с хладагентом и дренажной трубкой (обе в изоляции), электрическим кабелем. Поэтому диаметр отверстия берется с некоторым запасом. Сверлить нужно под наклоном, наружный край должен получиться на 5 мм ниже внутреннего. Сверлят стену в несколько этапов. Сначала тонким сверлом, потом буром с диаметром 20-25 мм, затем коронкой.
Дальше нужно при помощи перфоратора или ударной дрели выполнить отверстия соответствующего диаметра под крепеж монтажной пластины и кронштейнов и установить их. Тип крепежа зависит от стенового материала, но должен быть рассчитан на высокую нагрузку. А для крепежа наружного блока важна еще и устойчивость к вибрации.
Устройство трассы
Следующим шагом установка кондиционера своими руками предполагает прокладку трассы. Она может быть скрытой, в штробе, сделанной в стене, или открытой. Первый способ эстетичнее, но подходит только для установки сплит-систем в ходе отделочных работ или капитального ремонта. Если квартира или дом жилые, трубки и провода прокладывают поверх стены и закрывают декоративным коробом. Второй способ наиболее распространен в квартирах с чистовой отделкой. Порядок прокладки трассы допускает начало работ с подключения как электрических кабелей, так и медных труб.
Монтаж кабеля
Правильная схема подсоединения жил кабеля к клеммам в корпусе внутреннего блока обычно наклеена рядом с колодкой. Обозначения стандартные: L – фаза; N – ноль и значок заземления. Кабель пропускают в проем в корпусе, жилы заводят в соответствующие клеммы, и плотно зажимают. Если есть какие-то сомнения, правила монтажа и схемы должны быть и на сайте производителя или официального дилера.
Измерив длину магистрали, нужно аккуратно разогнуть медные трубы и отрезать труборезом два куска желаемого размера с небольшим запасом. Края труб обработать риммером от заусенцев, загнуть вручную или трубогибом, если этого требует траектория трассы. Надеть на трубы теплоизоляционные «чехлы», оставив голые концы (2-5 см). Так как отверстие позволяет, сразу можно развальцевать трубы с обоих концов, предварительно надев коническую гайку.
Дренаж
Для беспрепятственного отвода конденсата на соответствующем выводе фиксируют дренажную трубу нужной длины. Она надевается на штуцер и закрепляется пластиковым хомутом, он надежнее изоленты. Дренажная трубка всегда должна располагаться под трубками с хладагентом.
После подсоединения кабеля и трубопроводов к внутреннему блоку их собирают и фиксируют при помощи армированного скотча или хомутов, чтобы не было провисаний. Когда трасса выведена наружу, на монтажную пластину навешивают внутренний блок кондиционера.
Наружный блок устанавливается на кронштейны через виброопоры и фиксируется. Это массивное оборудование, поэтому перед установкой блока лучше пригласить помощника хотя бы на этот этап, чтобы не уронить сплит. После фиксации наружного блока к нему присоединяют кабель и трассы хладагента. Так как они уже завальцованы, остается закрутить гайки, не допуская утечки фреона, иначе спустя некоторое время после подключения кондиционера придется вызывать мастера и закачивать новую порцию. Дренажную трубку фиксируют к кронштейнам так, чтобы конденсат не стекал по стене, для этого ее делают большей длины. В своем доме можно сделать отвод конденсата в ливневку или канализацию. В квартире постараться, чтобы конденсат не попадал в окна и на подоконники соседей снизу.
Подготовка и пуск кондиционера
Подключить кондиционер мало, нужно еще и обеспечить его нормальное функционирование. Для этого нужно сначала удалить воздух и влагу из трассы. С вакуумным насосом алгоритм стандартный:
- Подключить насос к клапану через штуцер, открыть вентиль;
- Запустить насос на 20-30 минут, этого времени достаточно при трассе стандартной длины в несколько метров;
- Выключить насос, закрыть вентиль.
Когда такого оборудования нет, обходятся подручными средствами – спускают некоторое количество фреона из наружного блока. Далее:
- Снять заглушки клапанов;
- На порте большего диаметра с разъемом под шестигранник провернуть клапан на 90 градусов и почти сразу же закрутить обратно. Он не должен быть открытым больше секунды;
- Тут же надавить на золотник, чтобы спустить порцию газа, воздействие по длительности пара секунд, иначе выйдет больше допустимого количества;
- Повторить манипуляции со вторым клапаном.
Этот способ «осушения» лучше, чем его отсутствие, но правильным при пусконаладочных работах все же является вакуумирование при помощи насоса. Фреон не способен полностью удалить воздух из системы, оставшийся будет способствовать повышению давления и падению производительности компрессора. Влага, содержащаяся в воздухе, спровоцирует разложение и окисление масла, что тоже пагубно для сложной техники.
Обычно кондиционер приобретается уже заправленный фреоном. После вакуумирования нужно закрыть заправочный золотник заглушкой и полностью открыть клапан под шестигранник сначала снизу, затем сверху, чтобы запустить фреон в систему. Но если газа по какой-то причине нет или длина трассы больше пяти метров, то после того, как сделан монтаж сплит-системы своими руками, придется вызвать мастера для заправки или дозаправки. Или же сделать это самостоятельно, однако понадобится не только баллон с фреоном, но и манометрический коллектор. Сколько хладагента и под каким давлением должно находиться в системе, указано в инструкции производителя. Эти значения необходимо соблюсти максимально точно, вплоть до 2-3 грамм и 0,1 бара.
Установив кондиционер в квартире самостоятельно, остается проверить правильность выполненных работ эмпирически – включив его в сеть. Сначала сплит проведет самодиагностику, где-то в течение получаса, затем должна пойти подача охлажденного воздуха в комнату согласно заданному режиму. Если где-то допущена ошибка, загорятся контрольные индикаторы на лицевой панели. Все работает и ничего не мигает – значит можно смело запенивать проходку в стене и ставить декоративный короб на трассу.
