Солнечное отопление частного дома варианты и схемы устройства

Содержание

2 Плюсы и минусы

Система, позволяющая обогреть дом солнечной энергией, имеет большое количество положительных качеств. Каждое из них довольно весомое, что позволяет жильцам экспериментировать. Главные достоинства батарей заключаются в следующем:

  1. 1. Экологичность. Установка абсолютно безопасна как для жильцов, так и для окружающей среды. Это связано с тем, что для обогрева дома солнечными батареями не используется традиционное топливо.
  2. 2. Автономность. Потребитель совершенно не зависит от цен на электроэнергию или экономической обстановки в стране.
  3. 3. Общедоступность. Чтобы установить систему в частном доме, не требуется никакой разрешительной документации от государственных инстанций.
  4. 4. Экономичность. При использовании коллекторов значительно снижаются затраты на горячее водоснабжение.

Кроме положительных аспектов существуют и отрицательные моменты. Например, чтобы определить, насколько качественно и эффективно работает система, требуется длительное время (от 3 до 5 лет). В этот период энергии должно быть в достаточно и использовать ее необходимо в активном режиме. К минусам солнечных батарей можно также отнести следующие факторы:

  • высокая стоимость комплектующих деталей, необходимых для подключения и запуска конструкции;
  • количество произведенного тепла полностью зависит от географического положения и погодных условий;
  • жилье нуждается в резервном источнике (газовом или твердотопливном котле).

Стоит также учитывать, что подобные системы подходят не всем. Например, в регионах, где солнечные дни наблюдаются редко, конструкция вряд ли себя оправдает. Но, несмотря на высокую стоимость, пластины пользуются большой популярностью, поэтому все чаще их можно увидеть на дачных участках и крышах домов.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

  • Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
  • Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

  • Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
  • Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
  • Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

  • В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
  • Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
  • При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

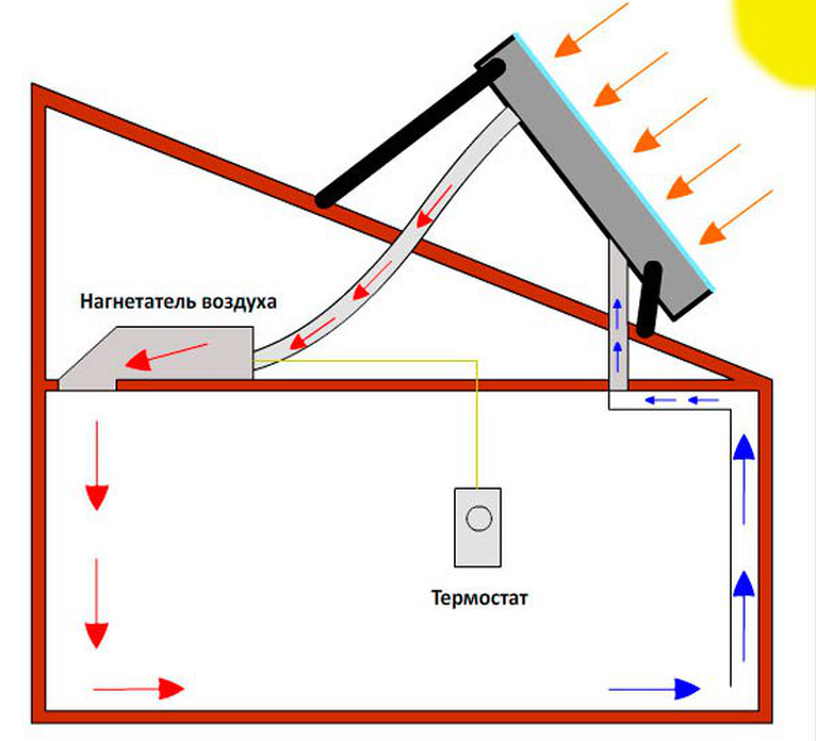

Солнечный воздушный коллектор для отопления: особенности изделия

В воздушных солнечных коллекторах для отопления в качестве теплоносителя используется воздух. Устройство может быть выполнено в двух вариантах: в виде плоской гофрированной или перфорированной панели либо системы из металлических труб.

Самым простым вариантом является плоский абсорбер, состоящий из панели и трубки с входным и выходным патрубком. Все элементы располагаются в коробе, задняя и боковые стенки которого покрыты теплоизоляцией. Панель изготавливается из меди или алюминия и окрашивается в черный цвет. Она накрывается прозрачной защитной поверхностью из стекла, пластика или поликарбоната.

Солнечное отопление частного дома варианты и схемы устройстваПринцип действия солнечного воздушного коллектора

Воздух, поступающий на панель, нагревается от контакта с металлом. Ребра на поверхности изделия способствуют увеличению теплоотдачи. Для максимальной эффективности конструкцию следует установить на южной стороне дома, выполнив качественную изоляцию. Система может быть организована с естественной или принудительной циркуляцией теплоносителя. Последний вариант предполагает монтаж вентилятора.

Система с естественной циркуляцией используется крайне редко, что связано с медленным движением воздушных масс, вследствие чего происходят значительные потери тепла. Воздушные солнечные коллекторы Solar Fox могут функционировать уже при температуре 25 °С, в то время как для водяной гелиосистемы оптимальным является значение 45 °С. Такие конструкции можно использовать только для воздушного обогрева дома. Коллекторы не способны нагреть воду. Устройства характеризуются низким КПД, отличаются весьма внушительными габаритами, однако имеют простую конструкцию, легки в монтаже и доступны по стоимости.

Теплопроводность воздуха в значительной степени ниже данных показателей воды, что отражается на эффективной работе системы. Во избежание потерь тепла все стыковые соединения должны быть тщательно изолированы. Несмотря на существующие недостатки, воздушный солнечный коллектор хорошо справляется с задачей нагрева воздуха в помещении при разнице температур внутри и снаружи в 15-17 °С.

Гелиосистема и ее достоинства

Отопление домашних помещений солнечными коллекторами позволит существенно снизить затраты, которые раньше тратились на традиционный способ обогрева дома с помощью батарей. Гелиосистемы, состоящие из таких батарей, обладают массой достоинств:

  • солнечная энергия бесплатная. Конечно, потратиться придется на создание системы и подключению ее к дому. Но экономия будет заметна сразу же по наступлению холодов;
  • данная система является экологически чистой и не наносит вред окружающей среде;
  • она сохраняет природные ресурсы, такие как уголь и природный газ;
  • является эффективным решением энергетической проблемы для дома;
  • солнечный коллектор способен обеспечивать эффективное отопление дома при смешанном использовании с другими системами;
  • длительный срок эксплуатации;
  • система является автономной, что позволяет избавиться от зависимости со стороны коммунальных предприятий. Особенно автономное отопление актуально для частных домов;
  • безопасная эксплуатация;
  • возможность сделать своими руками;
  • эстетичный внешний вид;
  • наличие возможности выбирать коллектор по параметрам.
Популярные статьи  Оформление детской комнаты для девочки и мальчика: дизайн интерьера

Солнечные коллекторы

Задумываться об установке своими руками гелиосистемы для дома стаит, если в районе проживания на протяжении года насчитывается достаточное большое количество солнечных дней. Чтобы получить все перечисленные выше преимущества от отопления дома или дачи солнечными коллекторами, следует знать:

  • наличие качественного утепления домашних помещений;
  • можно сочетать отопление с помощью солнечной энергии с другими вариантами обогрева: газовое и электрическое;
  • для регионов с низкой инсоляцией (солнечным потоком) необходимо правильно рассчитать то, какую площадь должен иметь коллектор;
  • обязательно нужно соблюдать правила монтажа. В противном случае система будет функционировать некорректно;

Правильный вариант установки коллектора

  • размещать солнечные батареи нужно с южной стороны, так как максимальная интенсивность инсоляции будет наблюдаться в середине дня;
  • установленные батареи не должны затеняться соседними постройками или деревьями.

Если система отопления дома с помощью солнечных коллекторов была организована своими руками, то в зимний период угол наклона их поверхности нужно будет слегка увеличить. Но в таком случае в летний период эффективность батарей несколько уменьшится. Однако на фоне переизбытка освещения этот факт останется незаметным.

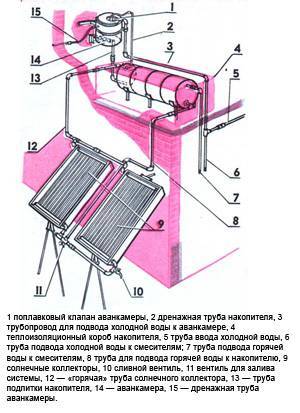

Схема системы солнечного отопления

Представим сначала схему, согласно которой будет сооружена коллекторная система отопления дома от солнца, а после более подробно рассмотрим процесс ее монтажа.

Солнечное отопление частного дома варианты и схемы устройства

Конструкция короба и солнечного коллектора

Каждый из элементов системы водонагрева, которая затем будет сообщаться с системой отопления дома, вполне доступен для собственноручного изготовления либо же представляет собой полуфабрикат, доступный в продаже.

Конструктивные особенности системы

Рассмотрим принцип действия данной конструкции в целом и в отдельности каждого из ее элементов:

  • Каждый из радиаторов может быть сварен самостоятельно из стальных труб. В этом случае в качестве подводящей и отводящей труб лучше использовать трубу 3/4-1 мм, тогда как для решетки следует подготовить трубы с тонкими стенками и меньшим диаметром, к примеру 16*1,5 мм.
    Для сооружения решетки радиатора потребуется 15 труб данного типа 1,6м длиной.

Стенки короба солнечного коллектора можно соорудить из досок 25-30 мм толщиной и 120 мм длиной. Дно короба изготавливается из фанеры либо оргалита и усиливается рейками 30*50 мм сечения.
Короб должен быть тщательно теплоизолирован, чтобы отопление от солнца не расходовалось на нагрев окружающего воздуха.
Утепление может быть выполнено пенопластом, который укладывается на дно короба и укрывается листом белой жести либо оцинкованным белым железом. Поверх жести, собственно, располагается радиатор. Радиатор должен быть неподвижно закреплен с помощью хомутов.

Конструкция короба и солнечного коллектора

  • Соединения гидравлической системы предусматриваются сварные и резьбовые – при помощи муфт уголков и тройников с дополнительной герметизацией пеньковой подмоткой и краской.
  • В качестве накопителя теплоносителя под солнечное отопление частного дома можно использовать бак на 200-300 л.  Это может быть любая бочка подходящих размеров.
    Бак затем подлежит теплоизоляции, для чего его следует поместить в отдельный дощатый короб и заполнить межстеночное пространство любым утеплителем – пенопластом, ватой, сухими опилками и т.п. Кроме того, бак рекомендуется снаружи и изнутри окрасить серебрянкой.

Солнечное отопление частного дома варианты и схемы устройства

Альтернативное водяному солнечное воздушное отопление своими руками можно организовать, используя подобную схему

Самостоятельно изготавливаемое солнечное отопление дома предполагает наличие в гидросистеме постоянного давления, которое создается в нашем случае устройством аванкамеры. Это, своего рода, расширительный бачок, который выполняется из любого герметичного сосуда на 30-40 л.
Аванкамеру необходимо оснастить подпитывающим устройством, которое позволит ей функционировать в автоматическом режиме. Основой устройства служит поплавковый клапан, используемый, к примеру, в сливных бачках унитазов.

Области применения солнечных коллекторов

Главное назначение солнечных коллекторов, как и любых других теплогенераторов, – отопление зданий и подготовка воды для системы горячего водоснабжения. Осталось выяснить, какой именно тип гелиоколлекторов лучше подходит для выполнения той или иной функции.

Плоские солнечные коллекторы, как мы выяснили, отличаются хорошей производительностью в весенне-летний период, но малоэффективны зимой. Из этого следует, что использовать их для отопления, потребность в котором появляется именно с наступлением холодов, нецелесообразно. Это, однако, не означает, что для данного оборудования вовсе не найдется дела.

У плоских коллекторов есть одно неоспоримое преимущество – они существенно дешевле вакуумных моделей, поэтому в тех случаях, когда планируется использовать солнечную энергию исключительно летом, имеет смысл приобретать именно их. Плоские гелиоколлекторы прекрасно справляются с задачей подготовки воды для ГВС в летний период. Еще чаще их используют для подогрева до комфортной температуры воды в открытых бассейнах.

Трубчатые вакуумные коллекторы более универсальны. С приходом зимних холодов их производительность снижается не столь существенно, как в случае плоских моделей, а значит, они могут использоваться круглогодично. Это дает возможность задействовать подобные гелиоколлекторы не только для горячего водоснабжения, но и в системе отопления.

Сравнение плоских и вакуумных солнечных коллекторов.

От: admin

Эта тема закрыта для публикации ответов.

Пример расчета необходимой мощности

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

обеспечение горячего водоснабжения не более 70%;
обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией.

Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная – 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д.

С всеми видами альтернативных источников энергии и способами их использования вы сможете ознакомиться в представленной статье.

Солнечный коллектор — устройство и принцип работы

Устройство данного типа может эффективно применяться для обеспечения горячего водоснабжения и отопления дома. Целесообразно монтировать панели солнечные для отопления в регионах с высоким количеством ясных дней.

При этом стоит учитывать тот факт, что при экстремально низких температурах теплоноситель может замерзнуть из-за нехватки мощности коллектора, поэтому необходимо предусмотреть возможность слива воды или применять незамерзающие технические жидкости (масло и другое).

Принцип действия солнечного коллектора достаточно прост. Под воздействием энергии солнечного света происходит нагрев теплоносителя в батарее коллектора. Разность плотности холодной и горячей воды (или другого теплоносителя) обеспечивает его естественную циркуляцию в системе, в большинстве случаев установка насоса для создания подпора не требуется.

Популярные статьи  Эксцентрик смесителя обломился по резьбе, как выкрутить обломанный кусок из втулки

Сделать солнечный коллектор самостоятельно несложно, основными узлами установки считаются:

Солнечное отопление частного дома варианты и схемы устройства

Принцип работы солнечного коллектора

  • Батарея (непосредственно коллектор) представляет собой радиатор, размещенный в утепленном коробе. Именно объем коллектора и протяженность труб, входящих в него и определяет тепловую мощность установки.
  • Накопительный бак предназначен для обеспечения запаса воды, предназначенной для обеспечения нужд отопления и горячего водоснабжения. В его нижнюю часть врезан трубопровод обратки из системы отопление (подается остывшая вода), а отбор горячей воды осуществляется из верхней части.
  • Аванкамера (расширительный бак) предназначена для обеспечения постоянного уровня воды в системе, благодаря ей предотвращается возможность завоздушивания магистралей и обеспечивается циркуляция теплоносителя.

Помимо этих элементов солнечное отопление частного дома включает в себя систему трубопроводов, запорную арматуру для регулировки потоков, слива теплоносителя, отопительные приборы.

Реально ли смонтировать солнечный коллектор самостоятельно?

Панель солнечного коллектора представляет собой систему соединенных между собой труб, помещенную в утепленный короб. Для изготовления панели можно применять трубы различного диаметра, при этом больший основные элементы соединяются между собой перемычками меньшего сечения (подобную конструкцию имеет отопительный регистр).

Солнечное отопление частного дома варианты и схемы устройства

Солнечный коллектор своими руками

Устройство солнечного коллектора предполагает размещение теплообменного радиатора в утепленный короб. Для его монтажа могут применяться различные материалы (от фанеры и OSB до обычных досок), утепление можно выполнить пенопластом или минеральной ваты достаточной для региона толщины. Для увеличения эффективности установки внутренняя часть короба и сам радиатор красят черной краской, которая обеспечит увеличение поглощения солнечного света и позволит увеличить тепловую мощность установки.

Устанавливать панель коллектора необходимо с южной стороны строения, при этом угол наклона к горизонту должен составлять 30-45 градусов, это обеспечит более устойчивую циркуляцию теплоносителя.

Накопительный бак должен иметь объем, позволяющий обеспечить потребность всех потребителей. Обычно его емкость составляет 300-500 литров (если бак такого объема подобрать сложно, можно соединить между собой несколько отдельных емкостей). Необходимо предусмотреть мероприятия по утеплению этого устройства, это позволит снизить неэффективные потери тепловой энергии, что обеспечит более качественное отопление дома. По уровню расположения накопительный бак должен быть несколько выше, чем солнечная панель, минимальное расстояние между ними составляет 0,7-1 метр.

В верхней точке системы устанавливается аванкамера емкостью до 40-50 литров. Он оснащается краном поплавкового типа и дренажным трубопроводом. Эти элементы обеспечат подпитку системы из подключенного трубопровода холодного водоснабжения при снижении уровня теплоносителя.

Расчет плоского солнечного коллектора

Практика показывает, что на квадратный метр поверхности, установленной перпендикулярно ярким солнечным лучам, приходится в среднем 900 Вт тепловой энергии (при безоблачном небе). Расчет СК будем производить на основе модели площадью 1 м². Лицевая сторона – матовая, черная (обладает близким к 100% поглощением тепловой энергии). Тыльная сторона утеплена 10 см слоем пенополистирола. Требуется рассчитать теплопотери, которые происходят на обратной, теневой стороне. Коэффициент теплоизоляции пенополистирола – 0,05 Вт/м × град. Зная толщину и предположив, что разница температур на противоположных сторонах материала – в пределах 50 градусов, высчитаем теплопотери:

0,05/0,1 × 50 = 25 Вт.

Такие же приблизительно потери ожидаются со стороны торцов и труб, то есть суммарное количество составит 50 Вт. Безоблачным небо бывает редко, кроме того следует учитывать влияние налета грязи на коллекторе. Поэтому снизим количество тепловой энергии, приходящейся на 1 м², до 800 Вт. Вода, используемая в качестве теплоносителя в плоских СК, обладает теплоемкостью, равной 4200 Дж/кг × град или 1,16 Вт/ кг × град. Это означает, что для того, чтобы повысить температуру одного литра воды на один градус, потребуется затратить 1,16 Вт энергии. Учитывая эти расчеты, получаем следующую величину для нашей модели солнечного коллектора 1 м² площади:

Округляем для удобства до 700 /кг × град. Это выражение обозначает количество воды, которое можно нагреть в коллекторе (модель площадью 1 м²) в течение часа. При этом не учитываются потери тепла с лицевой стороны, которые будут возрастать по мере разогрева. Эти потери будут ограничивать разогрев теплоносителя в солнечном коллекторе в пределах 70-90 градусов. В связи с этим, величина 700 может быть применена к низким температурам (от10 до 60 градусов). Расчет солнечного коллектора показывает, что система площадью 1 м² способна нагреть 10 литров воды на 70 градусов, что вполне достаточно для обеспечения дома горячей водой. Можно уменьшить время нагревания воды за счет уменьшения объема солнечного коллектора при сохранении его площади. Если же количество проживающих в доме требует большего объема воды – следует применить несколько коллекторов такой площади, которые соединяют в одну систему. Для того, чтобы солнечный свет воздействовал на радиатор максимально эффективно, коллектор необходимо ориентировать под углом к линии горизонта, равным широте местности. Об этом уже говорилось в статье Как рассчитать мощность солнечных батарей, действует тот же самый принцип. В среднем, для обеспечения жизнедеятельности одного человека необходимо 50 л горячей воды. Учитывая, что вода до подогрева имеет температуру около 10 °С, разница температур составляет 70 – 10 = 60 °С. Количество тепла для подогрева воды необходимо следующее:

W=Q × V × Tp = 1,16 × 50× 60 = 3,48 кВт энергии.

Разделив W на количество солнечной энергии, приходящейся на 1 м² поверхности в данной местности (данные гидрометцентров), получим площадь коллектора. Расчет солнечного коллектора для отопления производится аналогично. Но объем воды (теплоносителя) необходим больший, что зависит от объема обогреваемого помещения. Можно сделать вывод, что улучшения эффективности водонагревательной системы такого типа возможно достичь методом уменьшения объема и одновременном увеличении площади.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.
Популярные статьи  Пробковая подложка на стену вместо обоев фото, инструкция, отзывы

Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Солнечное отопление частного дома варианты и схемы устройства

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

  • монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
  • поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные

Солнечное отопление частного дома варианты и схемы устройстваПри производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.

Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

  • теллурид кадмия (КПД – 15% – 17%);
  • аморфный кремний (КПД – 11% — 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

  • собственно батареи;
  • аккумулятор;
  • контроллер: управляет процессом зарядки аккумулятора;
  • инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
  • конвектор, водогрейный котел или любой другой тип электрообогревателя.

Солнечное отопление частного дома варианты и схемы устройства

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечное отопление частного дома варианты и схемы устройства

Солнечные коллекторы

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

  • солнечный коллектор;
  • циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
  • емкость с водой, играющая роль теплового аккумулятора;
  • контур водяного отопления, состоящий из труб и радиаторов.

Солнечное отопление частного дома варианты и схемы устройства

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Варианты самостоятельной сборки нагревательной системы

На сегодняшний день существует несколько способом сборки солнечного обогревателя своими руками. Рассмотрим наиболее популярные способы сборки.
Первый вариант. Здесь нужна оцинкованная тара для воды. Она должна иметь объем примерно 100-200 литров. Технология создания солнечной батареи имеет следующий алгоритм:

  • располагаем тару на крыше. Ее следует монтировать с южной стороны крыши;
  • поверхность крыши нужно покрыть металлическим листом с блестящей поверхностью;
  • поверх него кладем трубы;
  • подключаем их к бочке и емкости для нагретой воды.

Солнечное отопление частного дома варианты и схемы устройства

Вариант солнечного самодельного коллектора

С помощью такой батареи 100 литров воды можно нагреть на 60 градусов. Такая установка имеет высокий КПД. Но в зимнее время такой агрегат будет не эффективным.
Второй вариант сборки. Для создания такого типа коллектора вам понадобятся:

  • стальные коробки;
  • несколько плоских стальных радиаторов;
  • стекло;
  • металлопластиковые элементы — фитинги и трубы.

Сборки системы в данном случае происходят следующим образом:

  • стальные коробки монтируются на крыше;
  • туда укладываются радиаторы;
  • сверху накрываем их стеклом. Это позволит уменьшить время нагрева воды;
  • трубки нужно укладывать с уклоном вниз;
  • обязательно следите, чтобы верх устройства располагался ниже накопительного бака;
  • на чердаке устанавливается пластиковая бочка с водой. Подходящий объем — 160 л;
  • ее нужно соединять с радиатором и водопроводом при помощи металлопластиковых устройств — фитингов и трубок. Саму трубку с водой нужно подключить несколько выше его середины бака;
  • внизу радиатора ставятся дренажные краны. С их помощью происходит слив воды в холодное время суток.

Солнечное отопление частного дома варианты и схемы устройства

Вариант с пластиковой бочкой

Третий вариант. Применяется для обогрева достаточно большого помещения. Имеет эффективность на уровне 45-55%. Для создания системы обогрева такого типа вам понадобятся следующие материалы:

  • любой теплоизоляционный материал;
  • деревянная рамка, имеющая фанерное днище;
  • сетка из металла черного цвета;
  • дефлектор;
  • прозрачный лист поликарбоната;
  • несколько вентиляторов

Сборка конструкции осуществляется следующим образом:

  • сверлим в рампе круглые отверстия. Они прорезаются для забора воздуха;
  • для отвода горячего воздуха делаем прямоугольные отверстия вверху рамы;
  • на ее дно кладем теплоизоляционный материал. В качестве аккумулятора тепла будет выступать металлическая черная сетка;
  • вентиляторы, встраиваемые в круглые отверстия;
  • затем монтируем опорные планки для дефлектора. После этого устанавливаем сам дефлектор. Он будет формировать воздушный поток;
  • сверху устанавливаем прозрачный лист.

Солнечное отопление частного дома варианты и схемы устройства

Готовая конструкция

С помощью такого агрегата можно эффективно осуществлять обогрев дома, а также нагрев воды.

Выводы и полезное видео по теме

Видео #1. Демонстрация действия солнечного коллектора в зимнее время:

Видео #2. Сравнение разных моделей солнечных коллекторов:

На протяжении всего собственного существования человечество с каждым годом потребляется все больше энергии. Попытки использовать бесплатное солнечное излучение предпринимались давно, но только в последнее время стало возможным эффективно использовать солнце в наших широтах. Несомненно, что за гелиосистемами будущее.

Хотите сообщить об интересных особенностях в организации солнечного отопления загородного дома или дачи? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же можно задать вопрос, оставить фото с демонстрацией процесса сборки системы, поделиться полезными сведениями.

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Солнечное отопление частного дома варианты и схемы устройства
Выбор фильтров тонкой очистки воды: виды картриджей, способы очистки
