Устройство и виды сифона для раковины

Тонкости установки сифона под раковину

Если вы много лет уже не меняли сантехнику и комплектующие, то лучшим решением будет полная замена слива. Как мы уже говорили, наиболее оптимальным вариантом станет приобретение изделия из пластмассы.

Стоит отметить, что замена сифона не требует каких-либо специальных навыков. Для того, чтобы разобраться с проблемой, мы рассмотрим процесс подробнее.

Современные устройства предполагают возможность быстрого демонтажа и монтажа своими руками

Демонтируем старый слив

Перед тем, как закрепить новое устройство, потребуется демонтировать прежнее. Для этого, используя отвертку, откручивают крепежный элемент, который находится в центральной части решетки. Благодаря подобным манипуляциям старый сифон быстро снимается. Если детали прикипели друг к другу, то можно воспользоваться ацетоном.

Демонтаж старого слива

Сборка нового сифона — пошаговая инструкция

Перед тем, как начать сборку конструкции, необходимо разложить на стол детали комплекта, чтобы проверить их количество, это касается прокладок, патрубков.

Пример сборки мы будем рассматривать на основе слива от производителя «Ани Пласт».

Сифон в разобранном виде

Шаг 1. Первым делом необходимо соединить части колбы, поэтому для начала мы фиксируем тонкую прокладку.

Она должна быть равномерно прижата с каждой стороны

Шаг 2. Теперь следует на дно конструкции закрепить крышку.

Она должна держаться без использования силиконового герметика

Шаг 3. На гофрированную трубу следует закрепить гайку.

Деталь находится в комплектации к сифону

Шаг 4. Следующим этапом на трубу необходимо закрепить прокладку в виде конуса, которая нужна для герметичности.

Острая часть прокладки должна располагаться к выходу

Шаг 5. На эту прокладку необходимо зафиксировать слив.

Необходимо плотно закрутить гайку, чтобы конструкция получилась герметичной

Шаг 6. Другая гайка и прокладка закрепляются в нижнюю часть трубы.

Прокладка фиксируется в последнюю очередь

Шаг 7. Теперь на нижнюю часть необходимо закрепить в слив.

Гайку плотно прижимают

По завершению сборки останется закрепить конструкцию под раковиной.

Основные виды сливных устройств

Существует несколько типов сливных систем. Один из самых распространенных вариантов – конструкция, слив в которой крепится посредством большой запорной гайки. Этот метод крепления можно встретить даже в санузлах домов, построенных еще более двух десятков лет назад.

Классификация по принципу устройства

Сливные сифонные системы, используемые при подключении раковин, бывают трех видов: колбообразные, коленные и комбинированные.

Они различаются по типу конструкции:

  1. Бутылочные или колбообразные. Основными элементами конструкции выступают два погруженных друг в друга цилиндра. Внутри колбы устройства установлен тройник, распределяющий жидкость и образующий гидрозаслон.
  2. Трубные. Основным элементом двухоборотной конструкции выступает «S» или «U»-образный изгиб трубы, который и образует гидрозаслон.
  3. Устройства смешанного типа. Помимо конструктивных элементов бутылочной конструкции, дополненных двумя перегородками, они оборудуются гофрированным шлангом.

В устройствах бутылочного типа стоки, поступая в сифон, продвигаются вниз по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и наружным цилиндром и отводятся в канализационную трубу.

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехнического прибора гидрозатвор в канализационной системе не пересыхает довольно долго. Такой эффект достигается за счет того, что вывод из сифона размещается приблизительно по середине колбы.

Многие хозяева отдают предпочтение сифонам бутылочного исполнения и по той причине, что в случае необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию необходимо лишь оснастить дополнительным элементом.

Хорошо зарекомендовали себя в работе сифоны смешанного типа. Гофросифон, задействуемый при обустройстве сливной конструкции смешанного типа, является модифицированным вариантом обычной изогнутой трубки.

В отличие от аналогов бутылочного и трубного исполнения среди комбинированных вариантов не бывает моделей с раструбами, а потому к ним нельзя присоединить системы перелива и бытовую технику.

Деление по материалу изготовления

Представленные в продаже сливы для раковин в зависимости от материала изготовления бывают двух типов: те, что выполнены из полимеров и те, которые сделаны из сплавов металла.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофротрубой, удобно регулировать по длине.

Но срок службы ПВХ конструкций сравнительно недолог. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все состыковочные элементы в обязательном порядке при сборке оснащают резиновыми прокладками.

В плане надежности и долговечности более выгодны металлические элементы сливных систем. Наиболее востребованы в бытовом применении модели из цветных металлов: латуни и бронзы. Выполненная из таких материалов обвязка часто имеет хромированное покрытие, за счет чего приобретает довольно презентабельный внешний вид.

Для предупреждения скопления грязевых отложений на внутренней поверхности стенок в процессе изготовления производители покрывают металлические изделия защитной пленкой хрома.

Монтаж металлических конструкций не представляет особых трудностей. Заминка может возникнуть лишь на этапе, если понадобиться укоротить отводную трубу.

Сифоны для нестандартного оборудования

Для нестандартных моделей сдвоенных «парных» раковин используют сифоны, оснащенные двумя выпусками. Такие сифонные устройства подключаются к сливам обеих раковин, а немного ниже по ходу стекания отработанной воды они объединяются в общую колбу.

Как правильно подобрать размер и другие параметры сифона

Чтобы устройство отвечало всем необходимым требованиям, при покупке следует обратить внимание на следующие параметры:

Размер сифона

Если планируется подключение нескольких изделий, что приведёт к большой нагрузке на устройство, следует обратить внимание на модели с широким сечением. Они обладают отличной пропускной способностью.

Диаметр горловины

Учитывать необходимо как размер горловины самого сифона, так и диаметр сливного отверстия мойки.

Диаметр выходного патрубка. Он может отличаться от размера горловины канализационной трубы. Наилучший вариант, когда размеры совпадают. В противном случае потребуется использовать переходники.

Наличие дополнительных патрубков. Если вы планируете подключать к системе стиральную, посудомоечную машину или другую технику, обратите внимание на модели с дополнительными входными патрубками.

Дизайн. Эта характеристика важна в том случае, если устройство участвует в формировании общего стиля дизайна помещения. В этом случае подойдут модели, выполненные из латуни.

Стоимость. На стоимость изделия влияет материал, из которого оно изготовлено. В продаже представлены модели из разных материалов: поливинилхлорид, металл, пластик. Выбор материала напрямую влияет на срок эксплуатации устройства. Как показывает практика, дольше всех служат сифоны, выполненные из металла. Правда, стоят они дороже, нежели пластиковые варианты.

Сифон — один из самых важных элементов любой раковины. Поэтому к выбору подходящей модели следует подходить со всей ответственностью. Ведь изделие не только предотвратит попадание неприятных запахов из системы канализации, но и убережёт от возможного потопа.

Виды

На современном рынке можно найти немало разновидностей устройства:

  • Трубный;
  • Гофрированный;
  • Бутылочный;
  • Плоский;
  • Сухой.

Все они имеют разную сборку и габариты. Применение зависит от формы, специфики эксплуатации и места установки раковины.

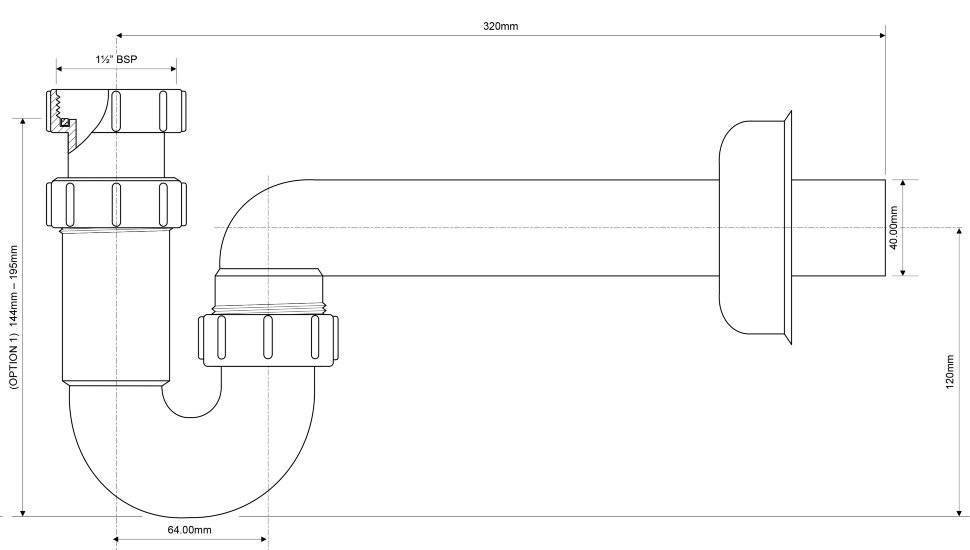

Трубный

Создан в виде трубы с S или U-образным изгибом в средней части. Для изготовления используется пластик или металл. Может быть цельным или разборным.

Разборной сифон, чтобы повысить удобство установки и обслуживания, часто разделён на 3 составляющие:

  1. Верхняя часть крепится к горловине слива раковины обычным болтом.
  2. Гидродозатор в виде изогнутой трубы. Патрубок вертикально опускается вниз, затем изгибается на 180 градусов. Чуть ниже верхней части вновь изгибается на 90 градусов в сторону от горловины раковины.
  3. Выпускная часть. Представляет собой жёсткий или гофрированный патрубок, одной стороной присоединяющийся к гидрозатвору, второй — к канализации.

Разборный трубный сифон

В комплект входят уплотнительные кольца и гайки для соединения и герметизации комплектующих. В цельных металлических трубных сифонах часто внизу или на торце гидрозатвора размещена пробка для профилактических работ. Данные сифоны внешне привлекательны, поэтому устанавливаются в открытых местах.

Из-за небольшой вместительности гидрозатвора при редкой эксплуатации возможно испарение воды. Уменьшение или полное исчезновение водяной заслонки может привести к появлению в доме неприятного запаха. Жёсткая конструкция данного сифона требует точности в подборе при покупке, усложняет монтаж.

Гофрированный

Самый простой и дешёвый сифон. Представляет собой гофротрубу, одна сторона которой крепится болтом к горловине слива раковины, другая — к трубе канализации. Установщик может изгибать гофру в любом направлении, выполнив гидрозатвор желаемой глубины. Это особенно актуально при нестандартном расположении мойки. Конечная форма фиксируется специальной рамкой.

Самый дешёвый и простой — гофрированный сифон

Минусами данной конструкции являются:

  • Ребристая внутренняя поверхность, способствующая скоплению мусора;
  • Контактируя с горячей водой, материал становится жёстким, усложняя обслуживание сифона;
  • Неэстетичный вид, ограничивающий места монтажа.

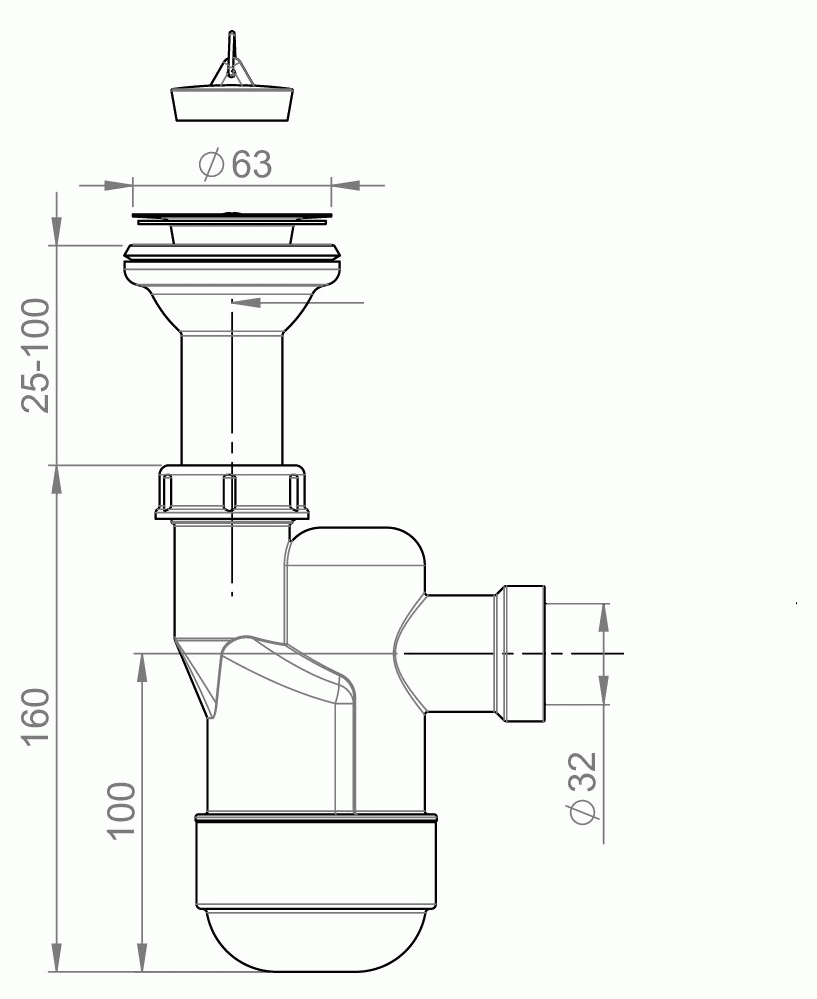

Бутылочный

Назван благодаря сходству с бутылкой. Один из наиболее распространённых видов сифонов. Присутствует возможность регулировки практически под любой зазор между горловиной сантехники и канализационной трубой.

По сравнению с предыдущими видами сложней в устройстве, монтаже и техническом обслуживании. Состоит из:

  • Впускного патрубка, подключаемого к горловине раковины;
  • Сосуда для воды в форме стакана, колбы;
  • Сливного (отводящего) патрубка, соединяемого с канализационной системой;
  • Набора уплотнительных колец и зажимных гаек для сборки и герметизации комплектующих.

Сифон часто комплектуется гофрированным сливным патрубком, что облегчает установку и разборку во время чистки.

Устройство бутылочного сифона

Колба способна удерживать мусор, волосы, жир, препятствуя засорению патрубков. Нуждается в периодической чистке. Для этого достаточно открутить её от корпуса сифона, вытрусить собравшийся мусор, промыть под струёй горячей воды.

Ёмкости колбы надолго хватает для сохранения водяной пробки без пользования раковиной.

Изготавливается из пластика и металла. Металлические сифоны выглядят более эстетично, но стоят дороже, менее практичные, более сложные в обслуживании. Располагаются в видимых местах.

Плоский

Является компактным вариантом трубных разборных и бутылочных сифонов. Гидрозатвор выполнен в виде глубокой тарелки или плоского П-образного элемента.

Может монтироваться в труднодоступных местах при малом свободном пространстве под мойкой.

Компактный плоский сифон

К минусам относятся сложность монтажа, быстрая засоряемость, малая ёмкость гидрозатвора.

Сухой

Основное различие с классическим сифоном — конструкция и принцип действия. В данном виде отсутствует гидрозатвор как таковой. Его функцию выполняет прорезиненная трубчатая прокладка или мембрана. Они беспрепятственно пропускают воду в канализацию, препятствуя проникновению испарений в обратном направлении.

Сифон имеет форму цилиндра или таблетки. Можно устанавливать как вертикально, так и горизонтально. Малые габариты позволяют монтировать его в любом пространстве, хороший дизайн — в открытых местах.

Сухие сифоны можно устанавливать и горизонтально, и вертикально

Отсутствие ёмкости с водой допускает установку сухого сифона в неотапливаемых помещениях. Также он не может пересохнуть, поэтому можно не бояться проникновения канализационных газов в жилище во время отпуска.

Строение

Сифон представляет собой металлическую или пластиковую конструкцию, в состав которой входят резервуар и несколько патрубков. Один соединяется со сливным отверстием раковины, другой – с канализацией. Именно в них поступает вода, когда мы умываемся или моем посуду. Первоначально жидкость из раковины попадает в сифон, а из него – по изогнутой трубе в общий канализационный стояк. Металлическая сеточка, расположенная у основания устройства, на отверстии раковины, исполняет роль мелкоячеистого фильтра, защищая систему от засоров.

В приобретаемый комплект сифона обычно включен корпус, входной и выпускной патрубки, металлическая сетка, накладки и прочие расходные материалы. Специалисты рекомендуют приобретать модели, оснащенные переливом, который помогает избежать затоплений.

Для чего нужен сифон?

Устройство всех сливных труб, отходящих от душа, ванны или кухонной мойки базируется на одном принципе. Использованная вода никогда сразу не будет вытекать в канализационную систему, потому как препятствием для этого служит водяной затвор. Казалось бы, чего проще, подсоединил раковину или ванну напрямую к канализационной трубе, и все. Но это не так просто.

При таком прямом соединении крупные частички мусора неизменно засорят систему, да и кухня или ванная незамедлительно наполнится канализационными неприятными «ароматами» согласно законам физики. Чтобы этого не произошло, и устанавливают сифонные конструкции.

Поэтому на вопрос о назначении сифона станет простой логический ответ: «Для санитарной защиты от мусора, запахов и микробов, присутствующих в канализационных испарениях». Гораздо проще снять и вычистить сам сифон, чем менять канализационные трубы или вести постоянную борьбу за чистый воздух в помещении.

Традиционно он представляет собой колено или отрезок трубы, геометрически изогнутый, выполненный из различных материалов. Монтируется сразу же под раковиной в общем отрезке трубы, ведущей к канализационному отверстию. Благодаря такой конструкции он всегда заполнен водой, которая и служит барьером для вредных и неприятных запахов.

Дополнительные функции ↑

Сливы могут быть дополнены следующими функциями и элементами:

На умывальник со вторым, верхним выпуском, устанавливается сифон для раковины с переливом. Такая система предотвращает случайное затопление. В раковинах перелив, как правило, располагается в керамической конструкции и выходит прямо в выпуск; в кухонных мойках идёт внешней трубкой в сифон.

Устройство и виды сифона для раковиныВыпуск для подключения перелива умывальника

Устройство и виды сифона для раковиныСифон для мойки с переливом

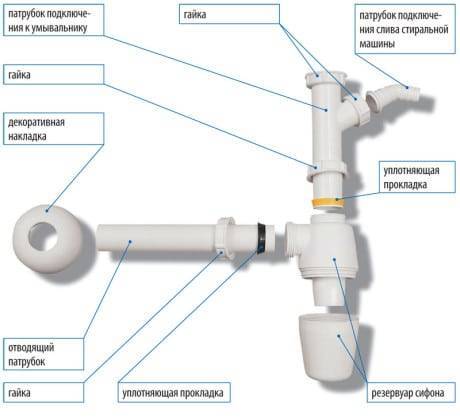

Дополнительным боковым входом комплектуются сифоны, предназначенные для слива как из умывальника, так и из стиральной машины. Отвод устанавливается между горловиной раковины и гидрозатвором.

Устройство и виды сифона для раковиныК этому сифону можно подключить сразу два дополнительных слива

Как перелив, так и вход для стиральной машины интегрируются только в бутылочные сифоны.

Материалы и стандарты подключений

При производстве подавляющего большинства моделей переливных устройств используются полимерные материалы: полиэтилен или пропилен. Менее распространены латунь, медь и нержавейка, так как занимают сегмент высококачественной дорогой продукции. Особым эстетическим изыском отличается сифон для раковины хромированный, который будет эффектно смотреться на сантехнике, устанавливаемой открытым способом, без инсталляции её в мебель или декоративные конструкции.

Благодаря инертным материалам современных гидрозатворов, они не подвержены коррозии, в отличие прежних чугунных аналогов, а низкая шероховатость их внутренних поверхностей затрудняет образование жировых отложений. По этой же причине предпочтительней модели, у которых отводящий и переливной каналы собраны из жестких патрубков. Иногда, они сложнее поддаются сборке и подключению к канализации, однако, их реже придется чистить, чем гибкие гофрированные соединители. К тому же прочность и срок службы гофр, в особенности полимерных, оставляет желать лучшего.

Устройство и виды сифона для раковины

Переливной сифон-спарка с отводом на стиральную машину

Выбирая сифон для раковины на кухню, важно определиться с диаметром его выпускных и переливных патрубков. Если для перелива вполне достаточно Ø 25 мм, то основной выпуск должен быть значительно толще

Сегодня наибольшее распространение имеют стандарты Ø32 мм и Ø 40 мм. Для домашних хозяйств, в которых готовить приходится много, а тем более при обилии жирной пищи, предпочтение стоит отдавать изделиям с выпусками Ø 40 мм, они менее подвержены засорам.  Удобной для подключения является сливная арматура, у которой выпуск Ø32 мм или Ø 40 мм, адаптирован переходом на Ø 50 мм для прямого соединения с канализацией такого же стандартного диаметра.

Строение

Сифон представляет собой металлическую или пластиковую конструкцию, в состав которой входят резервуар и несколько патрубков. Один соединяется со сливным отверстием раковины, другой – с канализацией. Именно в них поступает вода, когда мы умываемся или моем посуду. Первоначально жидкость из раковины попадает в сифон, а из него – по изогнутой трубе в общий канализационный стояк. Металлическая сеточка, расположенная у основания устройства, на отверстии раковины, исполняет роль мелкоячеистого фильтра, защищая систему от засоров.

В приобретаемый комплект сифона обычно включен корпус, входной и выпускной патрубки, металлическая сетка, накладки и прочие расходные материалы. Специалисты рекомендуют приобретать модели, оснащенные переливом, который помогает избежать затоплений.

Типы сифонов ↑

В зависимости от конструкции и формы сифоны для умывальника можно разделить на следующие типы:

Трубный. Представляет собой изогнутую S либо U-образную жёсткую трубу, разборную либо неразборную. Некоторые модели имеют в нижней точки открывающуюся пробку для удобства прочистки. Трубные требуют довольно точного совмещения сливного отверстия умывальника и входного в канализацию.

Устройство и виды сифона для раковиныТрубный U-образный сифон — простейшая конструкция слива

Бутылочный сифон для умывальника, как ясно из названия, имеет форму бутылки в той части, где размещается гидрозатвор. Соединение с канализацией может быть выполнено как прямой, так и гибкой трубой. По сравнению с трубной бутылочная конструкция имеет заметные преимущества: занимает меньше места; легко разбирается; предметы, случайно попавшие в слив, не теряются, оставаясь на дне колбы. Из недостатков можно назвать большую склонность к накоплению загрязнений в месте выхода потока из стакана в прямой участок. Бутылочный тип получил наибольшее распространение в силу удобства обслуживания.

Устройство и виды сифона для раковиныБутылочные сифоны самые сложные по конструкции, но самые удобные в обслуживании

Гофрированный — универсальная конструкция, представляет собой просто гибкую трубку. Её можно изгибать в любой конфигурации, что позволяет подключать умывальники ко входам в канализационную систему, расположенным не по стандарту. К тому же гофрированные сифоны дёшевы и очень просто устанавливаются. Уклон для создания водяной пробки формируют вручную изгибом трубки. Недостатки: неровная гофрированная поверхность имеет склонность накапливать отложения, труба неразборная. С другой стороны, нет промежуточных соединений — меньше вероятности протечки.

Устройство и виды сифона для раковиныГофрированный сифон дёшев, прост в установке, но имеет немало недостатков

Скрытые сифоны представляют собой вариант бутылочной конструкции, где снаружи находится лишь горизонтальная труба, а сама бутылка (стакан) встроены в стену. Редко применяемый и дорогой тип.

Устройство и виды сифона для раковиныВстроенный сифон «Geberit», Германия. Красиво, но дорого

Как выбрать сифон

Устройство и виды сифона для раковиныЧтобы выбрать сифон для раковины, учитывают следующие рекомендации.

Размер – подбирают как по габаритам самого элемента, так и по диаметру патрубков и отводов. Последние должны совпадать с диаметром водопроводной трубы и канализационной. Или же сифон должен укомплектовываться переходниками на трубы другого диаметра. Габариты подбирают под размеры умывальника. Для среднего или большого варианта значения они не имеют. Но если в ванной установлена компактная модель с шириной в 35 см, сифон тоже должен иметь минимальные размеры.

Число отводов – если предполагается подключать к устройству несколько элементов, необходимо покупать модель с двумя отводами.

Перелив – не все раковины имеют переливное отверстие. Но если оно есть, устройство под умывальник должно оборудоваться дополнительным патрубком под перелив. Обычно модель комплектуется и самим переливом

В этом случае нужно обратить внимание на форму переливной горловины: отверстие в раковине может иметь круглую или квадратную форму.

Материал – если предполагается сливать очень горячую воду, покупают металлический вариант. Если нет, можно установить пластиковый.

Комплектация – в наборе с сифоном должны идти патрубки, крепление, прокладки

В более сложных моделях есть и другие элементы. При покупке комплектацию нужно проверять.

Внешний вид – на корпусе, трубах не должно быть подтеков, царапин, сколов. Внимательно осматривают декоративные металлические сифоны из латуни или бронзы – дефекты недопустимы.

Особенности конструкции сифонов

После следует определиться, какой конструкции его необходимо выбрать, чтобы сантехника работала в оптимальном режиме. Сегодня существует множество конструктивных исполнений, но основополагающими являются несколько видов.

Одной из простейших конструкций является гофрированный сифон. Он состоит из пластиковой гофры – выпуска, которая соединяет раковинный слив с выходным канализационным отверстием.

Устройство и виды сифона для раковины

Бутылочный тип. Выполняется в форме колбы жесткой конструкции, имеющей дополнительный отстойник. Выходное отверстие расположено посередине колбы, благодаря этому водяной затвор не пересыхает достаточно длительное время.

Монтаж такой конструкции потребует определенных сантехнических навыков. Но несомненным плюсом является именно наличие отстойника. Если какие-либо ценные, но мелкие предметы попали в сливное отверстие раковины, то их можно легко извлечь. Для этого следует всего лишь открутить нижний элемент сифона. Однако в стыках конструкции при эксплуатации скапливается грязь, поэтому возникает необходимость в периодической чистке системы.

Плоский тип. Является оптимальным вариантом для малогабаритного пространства под раковиной. Например, если под ней располагается бойлер, в этом случае монтаж классического сифона просто невозможен.

Плоская конструкция станет отличным решением такой ситуации. Именно поэтому сифоны такого типа очень часто монтируют на кухнях общественного питания.

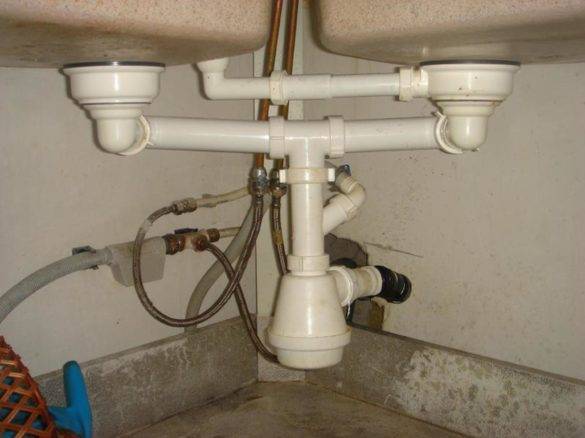

Сдвоенный сифон необходим, если раковина имеет две чаши. Его конструкция подразумевает наличие двух выпускных отверстий.

Нюансы установки

Чтобы установить сифон на мойку, опытному человеку нужно потратить несколько минут. Если у вас так быстро не получится — ничего страшного. Сначала нужно подготовить инструмент и расходные материалы. Максимум, что может понадобиться:

  • отвёртка;
  • газовый ключ;
  • герметик.

При необходимости поменять сифон, сначала выполняется демонтаж старого изделия. Эта процедура начинается с установки таза либо другой ёмкости под сливом для предотвращения попадания воды на пол. Сначала снимаются все детали пластмассового сифона. Потом снимается защитная решётка путём откручивания винта. Если же демонтируется металлический слив, придётся воспользоваться газовым ключом.

В завершение внутренняя часть сливного отверстия в канализационном стояке очищается от загрязнений. Для этого можно использовать тряпку или бумажное полотенце.

Как правильно собрать слив

В начале процесса нужно проверить наличие всех деталей. Для этого изучаем прилагаемую инструкцию, и раскладываем все элементы, например, на столе.

Часто выполняется монтаж бутылочного слива. Его сборка осуществляется в следующей последовательности:

  • Соединяются отдельные части колбы после установки прокладки небольшой толщины. Уплотнительный элемент обязан быть хорошо прижат к детали со всех сторон.
  • Закрепляется гайка на гофре.
  • Надевается на гофрированную трубу конусообразная прокладка. Острая часть уплотнительного элемента находится ближе к краю.
  • Гофротрубка вставляется в выходной патрубок колбы и фиксируется с помощью затягивания гайки.
  • На другой детали с решёткой фиксируется вторая гайка и прокладка.
  • Выполняется соединение двух отдельных частей сифона с помощью затягивания гайки.

В завершении процесса, слив закрепляется под мойкой. При необходимости можно использовать силиконовый герметик для повышения герметичности всех стыков сифона. Рекомендуется не прилагать больших усилий при затягивании гаек.

Установка нового устройства

Собранная сливная конструкция закрепляется на мойке следующим образом:

  • под решётку и на верхнюю часть сифона укладываются прокладки в виде колец;
  • собранный сливной элемент прижимается снизу к отверстию в мойке, а сверху со стороны чаши устанавливается решётка;
  • выполняется закручивание винта;
  • на патрубок одевается гайка и уплотнительное кольцо;
  • насаживается сифон и гайка затягивается;
  • к сифону прикручивается шланг;
  • второй конец шланга соединяется с канализацией.

При необходимости дополнительно используется переходник, если в месте стыка детали имеют разный диаметр. В завершение установочного процесса проверяется работоспособность слива путём его заполнения водой и проверкой на течь.

Принцип работы и применение

Принцип работы всех сифонов схож: сначала вода из раковины и бытовой техники попадает в трубу, по которой стекает до корпуса слива. Затем она переходит в патрубок-отстойник, а оттуда перетекает в канализацию.

При этом в сифоне образуется водяной затвор, который блокирует обратный ход воды из канализации, а также не дает просачиваться запахам стоков.

«Аромат» канализации может появиться только в том случае, если мойка давно не использовалась, и вода из отстойника испарилась. В этом случае достаточно некоторое время спускать воду, чтобы восстановился затвор, и запах пропадет.

Плоские сифоны используются не только под раковиной. К области их применения относятся:

  1. душевые кабины с невысоким поддоном;
  2. ванны-​джакузи;
  3. подвесные модели умывальников.

Виды сливных устройств под раковину

Современный рынок предлагает завидное разнообразие конструкций и материалов изготовления сливов. Среди наиболее востребованных материалов: пластик и металл. Конструктивные формы выполнены в следующих основных вариантах:

  • трубный;
  • гофрированный (как правило, пластиковый шланг);
  • бутылочный;
  • «сухой».

Остановимся подробнее на различиях в строении и функционировании перечисленных видов слива.

Трубный сифон

Трубный сифон представляет собой изогнутую трубу. Чаще всего, такую конструкцию изготавливают из металла. Это традиционный слив старого образца, называемый «коленом». В современном исполнении его дизайн приобрёл достойный внешний вид: блестящую нержавеющую поверхность бронзы или латуни, удобные разъёмы для разборки и сборки, небольшой вес (в отличие от чугунных колен старого образца). Изгиб трубы может быть выполнен в форме «U» или в форме «S». Изогнутая часть является самой нижней точкой конструкции, это обеспечивает оседание грязи, отходов, инородных частиц именно в ней.

Фото: трубный сифон

При необходимости организовать слив из двух отверстий (например, двух чаш кухонной мойки), трубное колено располагают как можно ниже, ближе к канализационной трубе. Над коленом собирают конструкцию из соединяющихся труб и переходников, собирающих два сливных потока в один перед изгибом трубного сифона.

Гофрированный сифон

Гофрированный сифон является разновидностью изогнутой трубы. Разница в том, что часть с изгибом выполнена не в форме сплошной трубы, а в виде подвижного гофрированного шланга. Именно гофра обеспечивает его подвижность и возможность упрощённого монтажа к сливной трубе. Данные конструкции изготавливают из пластика. Изогнутое положение гофры поддерживается хомутиком. При необходимости соединительный хомут можно сдвинуть, сделать место изгиба более выраженным или менее изогнутым.

Фото: гофрированный сифон

Складки гофры имеют не только достоинства, но и недостатки. В их впадинах быстро накапливается грязь, пищевые отложения (если это кухонная мойка). Прочистить их сложно. К тому же материал гофры со временем становится хрупким и даёт течь. Характеристики используемого пластика не позволяют сливать в такую раковину кипяток.

Бутылочный сифон

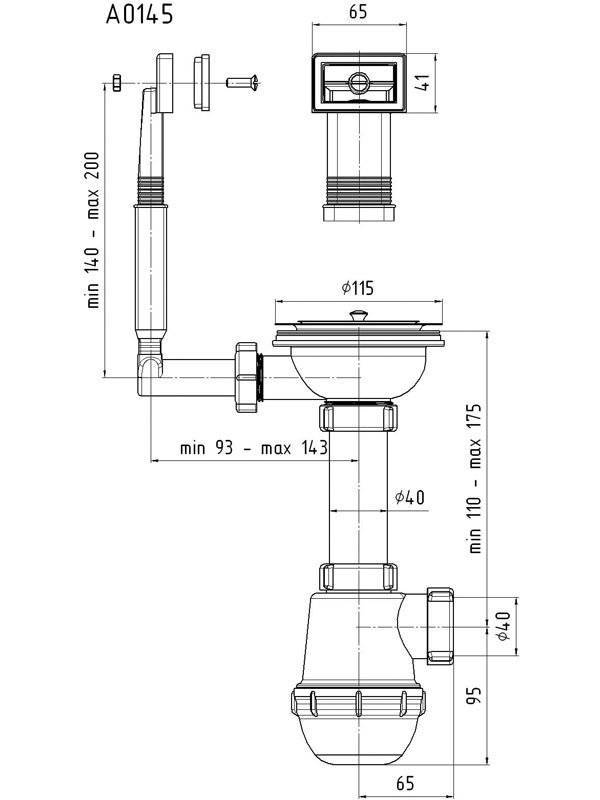

Бутылочный сифон представляет наиболее популярную конструкцию слива для кухонной раковины. Внешняя его форма напоминает бутылку. Внутри сифона устройства вода двигается вниз — вверх по изогнутой траектории, которая формируется двойной стенкой устройства. Стоки двигаются вниз посередине внутренней трубы и опускаются на дно сифона. Далее они поднимаются по щели между внутренней и наружной стенками сливного устройства. Затем сливаются в канализацию через боковое отверстие сифона.

Фото: бутылочный сифон

При необходимости присоединения нескольких сливов к одному сифону перед ним устанавливается переходной элемент. В такой переходник сверху (из чаши) сливается основной сток, а сбоку может вливаться аварийный слив (перелив) из той же раковины или сток из другого сантехнического устройства (стиральной машины, посудомойки).

Бутылочные конструкции изготавливают как из пластика (более демократичные ценовые решения), так и из металла (более дорогие, престижные и долговечные сифоны).

«Сухой» сифон

«Сухие» сифоны являются одним из современных изобретений сантехники. Название «сухой» связано с тем, что в них нет постоянного стояния воды. Роль водяного затвора выполняют резиновые прокладки, которые расположены внутри сифона и преграждают проход канализационным запахам. При сливе стоков резина под давлением воды открывается и пропускает поток, после чего вновь закрывает свободный просвет трубы. Резиновый элемент получил название «сухого» гидрозатвора.

Фото: сухой сифон для раковины

Отсутствие воды в обратном клапане позволяет устанавливать такие конструкции в загородных или дачных домиках, там, где отопление работает не постоянно. В условиях зимних морозов водный гидрозатвор замёрзнет и деформирует трубу сифона. Поэтому оптимальным видом слива будет «сухой» обратный клапан.

«Сухая» конструкция имеет более компактные размеры, в ней нет изогнутой части, потому её установка экономит пространство под раковиной.

Сухие сифоны сливы устанавливают в следующих случаях:

  • нет места для изогнутого сифона;
  • холодное помещение, периодически не отапливающееся;
  • жаркое помещение, где водяной затвор часто пересыхает;
  • слив кондиционеров (уличное расположение);
  • объекты, где присутствует тряска и вибрация (например, автофургоны).

Направление установки «сухого» слива может быть как вертикальным, так и горизонтальным. При горизонтальном расположении между сливом и раковиной монтируется угловой переходник.

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Устройство и виды сифона для раковины
Аэродинамические шумы
