Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Содержание

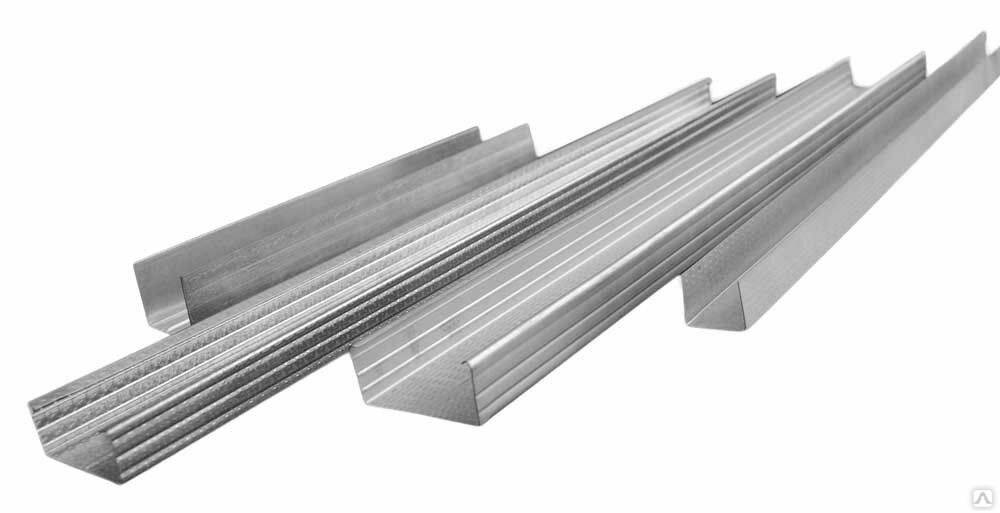

Основные виды профилей

Изделия классифицируются на следующие типы:

  • Направляющие или стартовые;
  • Потолочные стоечные;
  • Стоечные настенные/перегородочные;
  • Усиленные;
  • Арочные;
  • Маячковые;
  • Угловые — защитные и штукатурные;
  • Направляющие.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки — 28 мм
  • Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

  • 50×40 мм
  • 75×40 мм — применяется как перемычный в каркасах
  • 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

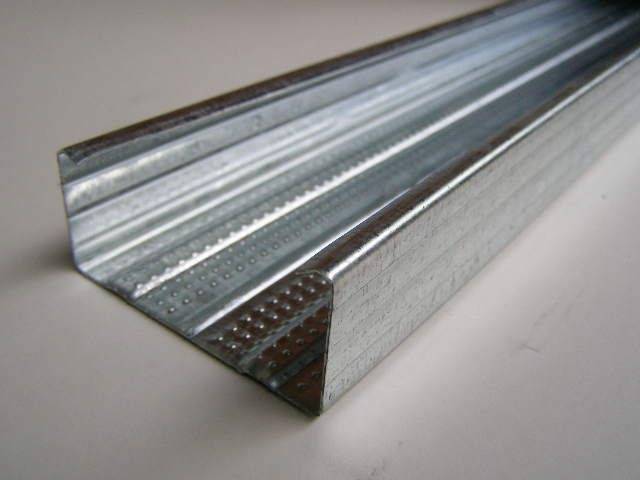

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

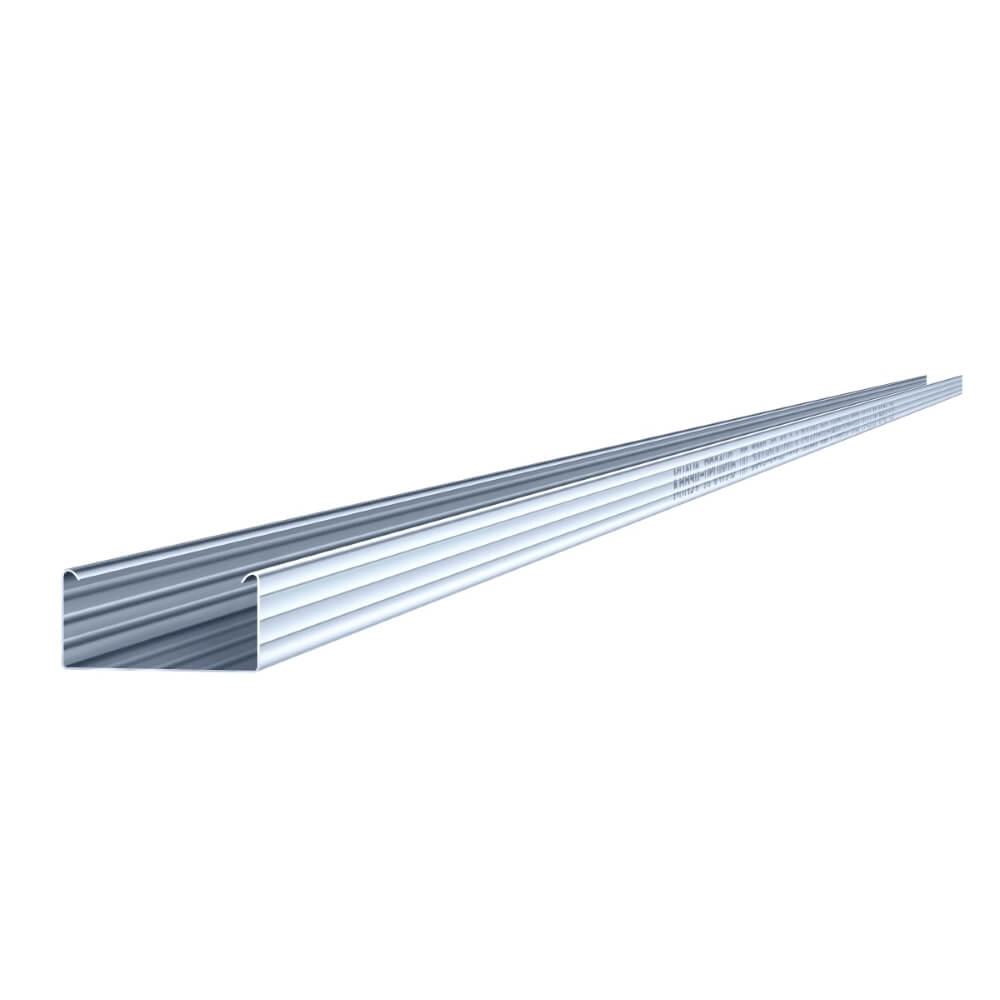

Стандартные размеры стоечного профиля под гипсокартон:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полок — 4 см
  • Ширина спинок — 5 см, 7,5 см, 10 см

Угловые

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

  • защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
  • штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Какие материалы нужны для каркаса

Если вы впервые будете возводить каркасную конструкцию для гипсокартонных стен, то вам понадобятся следующие материалы:

  • металлические направляющие;
  • стойки из металла;
  • уплотнительная лента;
  • гвозди дюбеля;
  • обыкновенные саморезы по металлу;
  • самый обыкновенный пузырьковый уровень;
  • шуруповерт и отвертка;
  • молоток и рулетка;
  • канцелярский нож;
  • дрель с перфоратором.

Для того, чтобы выполнить какие-либо конструкции из гипсокартона, вам просто необходимо возвести металлический каркас, который резать будет удобнее болгаркой, а не ножницами по металлу, хотя и последние тоже сгодятся.

Профиля как правило изготавливаются из стальной ленты толщиной не менее 1 миллиметра.

Все виды профилей и комплектующих для гипсокартона: размеры, применение, выбор

Любое изделие из гипсокартона обязательно имеет «хребет» — каркас из прочных деталей. Это профили и направляющие различной формы, соединенные различными крепежными изделиями. По качеству они могут быть разными. Увы – иногда о купленном браке можно узнать лишь при монтаже, а то и при использовании готовой конструкции. Это проблема застройщиков, не имеющих опыта. Подбирая нужные виды профилей для гипсокартона, они не знают, как найти качественные изделия. Но тут ошибаться нельзя, поэтому рассмотрим какими бывают виды профилей, комплектующих и крепежных элементов для гипсокартона, рассмотрим критерии выбора данных элементов.

Виды крепежа для гипсокартонной констукции

Вместе с профилем очень удобно использовать специальный крепеж.

Крепеж для профиля гипсокартонной конструкции бывает следующий:

  • CD Соединитель двухуровневый
  • СD Соединитель одноуровневый
  • СD Прямой подвес
  • Соединитель продольный
  • Анкерный подвес

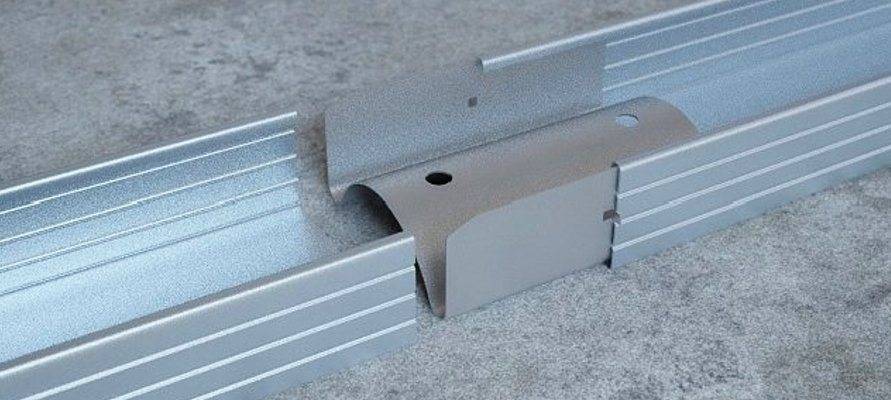

Итак, чтобы соединить между собой профили, перпендикулярно, используйте CD Соединитель двухуровневый. Когда соединяемые элементы находятся на различной высоте. Соединять профиль необходимо специальными саморезами.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Чтобы соединить профиль под прямым углом, элементы которого расположены на одном уровне, необходимо использовать CD Одноуровневый соединитель. Строители зовут этот крепеж “крабом”. Использовать саморезы не обязательно, достаточно просто защелкнуть профиль. Если нагрузка на каркас будет превышать 20 кг на м2, тогда саморезы все-таки понадобятся.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Для монтажа гипсокартонных потолков используют CD Прямой подвес. Он прикрепляется к потолку. Перед установкой профиля, подвес необходимо согнуть в виде буквы “П”, установить профиль и закрепить саморезами. Прямой подвес выдерживает нагрузку до 40 кг на м2

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Анкерный подвес оборудован дополнительной тягой. Анкерный подвес служит для соединения профиля поверхности потолка. Его используют в случае, когда длины прямого подвеса не достаточно. Сам подвес устанавливают в профиль и тягу продевают через отверстия в пружине.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и ценыПрофиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Продольный соединитель устанавливается с торцевой стороны, фиксируется саморезами. продольный соединитель используют, когда нужно удлинить профиль .

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Профиль для перегородок из гипсокартона

В основе перегородки из гипсокартона делается каркас из специальных профилей. Монтаж каркаса начинается с установки горизонтальных профилей по периметру будущей перегородки. Вертикальные профили вставляются в горизонтальные и там закрепляются. После готового каркаса его обшивают листами гипсокартона.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Профиль для перегородок из гипсокартона для перегородки Кнауф

Горизонтальный профиль для перегородки называется профиль направляющий (ПН). Он имеет П-образное сечение. Используется ПН, как направляющий профиль для вертикальных стоек, а также для перемычек между стойками по площади перегородки. Основание профиля направляющего (ПН) имеет канавки жесткости, стенки профиля (ПН) гладкие.

Таблица размеров профиля ПН Кнауф, внизу статьи.

Вертикальный профиль называется профиль стоечный (ПС). Он имеет С-образный профильный разрез. Концы стенок профиля загнуты для усиления жесткости. На стенках стоечного профиля сделаны продольные канавки для усиления жесткости и удобства монтажа (зацепки саморезов). На полке стоечного профиля (ПС) сделаны технологические отверстия для прокладки коммуникаций внутри перегородки. Профили ПС, конечно не жби колонны, но они достаточно прочные, чтобы создать в сборе прочную конструкцию.

Таблица размеров профиля ПС Кнауф, внизу статьи. Производятся профили ПН и ПС с подходящими друг к другу размерами. Размер профилей таков, что профиль ПС вставляется в профиль ПН. Причем размеры сделаны так, что профили вставляются жестко, но без деформаций. Это изначально делает конструкцию перегородки жесткой.

Профиль для перегородок из гипсокартона для перегородки Гипрок

Профили Гипрок для перегородки из гипсокартона, также делятся на направляющие профили (ПН) и стоечные профили (ПС).

Размеры профилей указаны в таблице ниже. Особенностью профилей Гипрок-ультра являются заводская разметка на направляющих профилях для установки профилей ПС. Также в профиле направляющем (ПН) сделаны специальные углубления в полке, в которые плотно попадают края профиля ПН. В стоечном профиле Гипрок технологические отверстия для прокладки коммуникаций внутри перегородки имеют прямоугольный вид с отгибающимися «створками».

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

В завершении хочу заметить, что профиль для перегородок из гипсокартона обоих производителей (Кнауф и Гипрок) абсолютно равнозначны по качеству и удобности монтажа. Выбор профилей при покупке зависит только от их наличия у продавца и стоимостью. При покупке материала для перегородки из гипсокартона придерживайтесь одного правила.

Все материалы для перегородки лучше покупать от одного производителя. Кнауф так все от Кнауф. Гипрок так все от Гипрок.

Таблица размеров профилей для гипсокартона Кнауф

Таблица размеров профилей ПС Гипрок

Профиль Giprok-ультра ПС-42/40 ПС-50/40 ПС-66/40 ПС-75/40,ПС-100/40
Размеры 42×40×0,5 50×40×0,5 66х40х0,5 75х40х0,5,100х40х0,5

Таблица размеров профилей ПН Гипрок

Профиль giprok ПН42/37 ПН-50/37 ПН-66/37 ПН-75/37 ПН-100/37
Размеры,мм 42х37х0,5 50х37х0,5 66х37х0,5 75х37х0,5 100х37х0,5
  • Высокие гипсокартонные перегородки
  • Как сделать дверной проем в перегородке из гипсокартона
  • Межкомнатная перегородка из гипсокартона с дверью
  • Монтаж перегородки из гипсокартона
  • Общие сведения о перегородках из гипсокартона
  • Перегородка из гипсокартона своими руками
  • Перегородка из двух слоев гипсокартона: технология обшивки 2 слоев ГКЛ
  • Правила монтажа перегородок из гипсокартона
  • Профиль для перегородок из гипсокартона
  • Расчет перегородки из гипсокартона

Виды

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

  • длина 2.5-4 метра;
  • ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
  • высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

В продаже есть направляющие с отверстиями для крепежей.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

  1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
  2. Маячковые изделия – используют при штукатурке поверхности.
  • Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
  • Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
  • Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия

Установка каркаса

После разметки приступают к установке. Двигаются от пола вверх, к потолку. После нанесения разметки на пол с помощью отвеса ее переносят и на потолок, чтобы предотвратить крен конструкции. Вот, как делают из профиля каркас для гипсокартона:

  1. Монтаж направляющего профиля. С помощью шурупов по периметру устанавливают UW. При монтаже конструкции, в которой будет дверь, на область проема направляющую не накладывают. Расстояние между деталями крепежа составляет 40-60 см, чем больше проем, тем шире можно закладывать шурупы.
  2. Установка стоечного профиля. Отмеряют длину металлического элемента на 0,5 см меньше, чем расстояние от потолка до пола. Заводят детали в направляющие, подгоняют под отметки на полу и потолке, соответствующие друг другу. Расстояние между стойками равно широкой части ГКЛ.
  3. Обработка проема. Если в перегородке предполагается дверь, то по краям коробки ставят дополнительные стойки. Повернуть их нужно спинкой внутрь каркаса, так как к ним будет присоединяться коробка или арочная обшивка. Над проемом кладут направляющий профиль, который соединяется стойками с потолком. ПС находится в области, где будут соединяться ГКЛ.

Сборка каркаса завершена, теперь приступают к обшивке, используя гипсокартонные листы. Облегчить установку конструкции можно, если по высоте листы выкраивать так, чтобы они на 1 см были меньше абсолютного размера. При установке ГКЛ кладут подкладки 0,5 см сверху и снизу, а вынимают их сразу же после монтажа листа. Благодаря этому создаются деформационные зазоры, помогающие линейному расширению материала.

Самый популярный ПВХ профиль для окон

Среди прочих рейтингов, одним из наиболее наглядных и простых к отслеживанию является рейтинг популярности ПВХ профиля по количеству запросов в интернет.

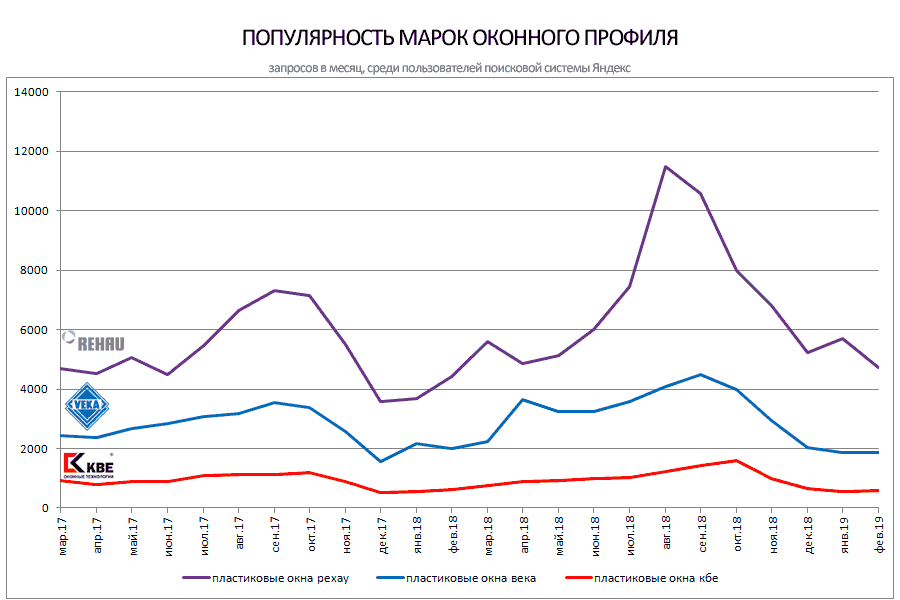

Поисковая система Яндекс публикует ежемесячную статистику запросов. Так выглядит динамика среди ТОП-3 популярнейших в Росии профильных систем: REHAU, VEKA, KBE.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Показатель частоты запроса «пластиковые окна рехау» не может однозначно характеризовать качество профильной системы, но дает сопоставимые данные для сравнения с аналогичным запросом «пластиковые окна века» и «пластиковые окна кбе».

Динамика за 2017-2018-2019 гг свидетельствует о большей популярности окон из ПВХ профиля Rehau в сравнении с другими.

Размеры обрешетки под гипсокартон

Рассмотрим расчеты геометрических размеров обрешетки на примере отделки потолка.

Для устройства потолочной гипсокартонной конструкции необходимо приобрести 2 вида металлического профиля:

  • С маркировкой ПП;
  • С маркировкой ПН.

Так как ПН-профили являются направляющими, то их общая длина должна быть равна периметру помещения.

Количество штук определяется по формуле:

N=P/x; где N – необходимое количество элементов (штук); P – периметр комнаты, равный сумме всех ее сторон; x – длина одного элемента (чаще всего встречаются 3-х и 4-х метровые профили).

Для определения числа деталей ПП нужно определиться, каким образом будет производиться их монтаж.

Обычная укладка

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и ценыДля нее характерна первоначальная установка направляющих элементов по всему периметру комнаты, а затем укладка ПП-профилей с шагом в 0,6м (так как ширина стандартного листа гипсокартона 1,2м, а ПП –профиль должен располагаться строго посреди него).

Расчетная формула требуемого метража ПП-профилей:

L1=N*B, где L1 – требуемое количество погонных метров ПП элементов, N – число серединных элементов, определяемое с учетом шага конструкций, B – длина комнаты.

Также нужно учитывать, что для обеспечения нормальных жесткостных характеристик гипсокартонного потолка потребуется установка поперечных деталей, шаг которых должен быть 0,5 или 0,6м.

Расчет метража ведется по формуле:

L2=N*A, где L2 – требуемая длина поперечных ПП профилей, N – число поперечников, определяемое их шагом, A – ширина комнаты.

Искомое количество штучных ПП элементов находится по формуле:

L=(L1+L2)/x, где x – длина одного элемента (чаще всего 3 или 4 метра).

Сложная укладка

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и ценыРасчет количества элементов схож с вариантом обычной укладки. Однако здесь нужно учесть, что при усложненной укладке профили должны находится под каждым из краев гипсокартонного листа.

Также потребуется более частый шаг второстепенных элементов (0,3 или 0,4 м). В результате получится более мощная обрешетка, которая сможет выдерживать значительные нагрузки.

Для стены и перегородки расчет ведется аналогично, только вместо периметра комнаты нужно использовать периметр вертикальной стены помещения.

Также при сооружении простенка полученное количество элементов нужно умножить на 2, так как будет производиться двусторонняя установка листов гипсокартона.

Инструкция по монтажу гипсокартона с применением профилей в видео ниже:

https://youtube.com/watch?v=Xax0g8JeZeg

Расчет комплектующих, инструментов, материалов

Чтобы сделать у себя дома подвесной потолок, вам понадобятся материалы для изготовления каркаса, гипсокартон и материал для финишного покрытия, который и придаст красивый внешний вид новому покрытию.

Перед началом работ следует определиться, какой каркас выбрать. Он бывает двух видов – металлический и деревянный. Для изготовления второго варианта потребуются бруски, которые необходимо будет крепить к основному потолку подвесами. В первом варианте, как можно догадаться, применяются металлические профили.

Цены на подвесной потолок

подвесной потолок

Металлический каркас для подвесного потолка

Деревянный каркас для монтажа гипсокартона

Профиль для подвесного потолка — основа всей конструкции

Металлические профили изготавливаются из оцинкованной стали и имеют названия ПП 60/27 и ПНП 28/27. Также вам могут встретиться профили под названием CD и UD – это их зарубежные маркировки.

Размеры профиля для гипсокартона

Также для монтажа каркаса потребуются крепежные элементы – специальные подвесы для потолков, дюбель-гвозди и анкеры, «крабы»-соединители для соединения перемычек, саморезы двух видов («малыши» с буравчиком для металла и специальные для гипсокартона).

Подвес для гипсокартона

Гипсокартонный потолок на металлическом каркасе с периметральными профилями (два варианта стыкования )

Схема использования анкеров для подвешивания предметов на гипсокартон

Цены на гипсокартон

гипсокартон

Фото «краба» для каркаса гипсокартонного потолка

Основной элемент отделки – это гипсокартон, который бывает нескольких видов:

  • ГКЛ – стандартный;
  • ГВКЛ – он способен сопротивляться воздействию влаги;
  • ГКЛО – огнеупорный, при изготовлении используется стекловолокно;
  • ГКВЛО – сочетает в себе свойства сопротивления огню и влаге;
  • ГВЛВ – гипсокартон самого высокого качества, его еще называют суперлистом.

Маркировка видов гипсокартона

Суперлист Кнауф

Вес гипсокартона зависит от толщины и размера листа

Как правило, из-за своей цены, оптимального веса, а также из-за отсутствия особых противопожарных требований в жилых помещениях для монтажа потолка обычно используют стандартный гипсокартон ГКЛ.

Типы кромки гипсокартонных листов

Берут обычно лист, параметры которого следующие:

  • толщина – 9,5 мм;
  • ширина – 600-1200 мм;
  • длина – 1500-2500 мм.

Для расчета количества листов на одну комнату лучше всего использовать онлайн калькуляторы, но можно рассчитать это число и самостоятельно. Зная площадь потолка, а также размеры гипсокартона, это сделать довольно просто в соответствии с подробной схемой всей потолочной конструкции.

Цены на потолок «Армстронг»

потолок «Армстронг»

Гипсокартон

Еще одна неприятность, которая связана с тяжестью конструкции из гипсокартона – это растрескивание мест, где будут проходить швы. Цельную конструкцию вам установить разом не удастся, опять же, из-за ее веса. Поэтому во время отделки нужно очень внимательно следить за тем, как идет работа.

Примеры применения гипсокартонных листов для отделки стен и потолков

Помимо материалов, для монтажа подвесных потолков понадобятся следующие инструменты:

  • шуруповерт;
  • перфоратор;
  • рулетка;
  • лазерный уровень;
  • стремянка;
  • нож;
  • простой карандаш для нанесения разметки.

Инструменты для монтажа гипсокартона

Также могут потребоваться точечные светильники, люстра и прочие элементы подсветки. Стоит помнить, что монтаж электропроводки следует проводить до того, как вы приступите к обшивке каркаса.

Для внешней отделки подвесного потолка необходимо приобрести:

  • грунтовку;
  • шпатлевку;
  • шпатель;
  • ленту-серпянку.

Лента-серпянка

Таблица. Примерный расход количества материалов на 1 квадратный метр подвесного потолка.

Материал Расход

Гипсокартон

1 м кв.

Анкер-клин для потолка

1 шт.

ПП-профиль 60/27 или CD

2,9 м

ПП-профиль 28/27 или UD

По периметру

Лента уплотнительная

По периметру

Подвесы и тяги

По 1 шт.

Подвес прямой

1 шт.

Саморез по металлу

2 шт.

Краб

2 шт.

Удлинитель профилей

0,2-0,5 шт.

Дюбель

2 шт. на 1 м профиля ПП 28/27

Саморез для гипсокартона

23 шт.

Лента разделительная

По периметру

Лента-серпянка

1,2 м

Схема потолка из гипсокартона — расчет материалов

Пример чертежа подвесного потолка

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

  • 50 х 40 миллиметров
  • 65 х 40 миллиметров
  • 75 х 45 миллиметров
  • 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

  • 50 х 50 миллиметров
  • 65 х 50 миллиметров
  • 75 х 50 миллиметров
  • 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

  • длина – от 3 до 6 метров
  • высота боковых частей – 40 миллиметров
  • ширина основания – 50 – 100 миллиметров
  • толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

  • Длина – 3 метра
  • Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

  • Длина – от 2,5 до 3 метров
  • Ширина – от 22 до 60 миллиметров
  • Толщина металла – от 0,33 до 55 миллиметров
  • Выступ маячка – от 6 до 10 миллиметров

Изготовление перемычек

Перемычки необходимы для создания гипсокартонной перегородки с профилем, их делают вручную:

  1. Делают надрез направляющей под углом 45 градусов. Затем места среза загибаются, использовать можно на любой стороне металлических деталей. Однако прочность у перемычки, изготовленной по этой технологии, минимальна.
  2. Создание на направляющей надреза V-образного вида. Полученная перемычка загибается внутрь, а края фиксируются между собой. Использовать изделие можно на частях, которые относятся к собранному коробу.
  3. Комбинирование методов. С одного края направляющий элемент надрезают по способу 1, а с другого – по 2. Применять полученный фрагмент можно для фиксации любого элемента.

Перемычки для гипсокартонной перегородки с профилем

Собирают перемычки из оставшихся отрезков стоек и направляющих. От направляющего элемента отрезают детали длиной до 10 см. Затем они ставятся в перемычку, выполненную из стойки. Таким методом создают надежную перемычку с минимальным количеством отходов. Недостаток – стоимость стоечных профилей (их обычно не остается при монтаже перегородок, тогда как направляющих всегда – в избытке).

Сферы применения равнополочных швеллеров

Диапазон сфер применения описываемого продукта достаточно широк. Данные изделия применяются в ремонтно-строительной отрасли в качестве стыковых или несущих элементов (реконструкция зданий, отделка стен, монтажные и облицовочные работы, строительство перегородок и проч.). Оцинкованные и алюминиевые швеллеры просто незаменимы при производстве самых разнообразных карнизов, всевозможного выставочного и торгового оборудования, рамок для рекламных вывесок и щитов, предметов интерьера, конструкций боксов. Используют П-образные профили и в качестве окантовочного материала. Даже высокотехнологичная сфера самолетостроения не обходится без применения алюминиевых анодированных П-образных профилей. Любые конструкции из П-образных профилей очень легкие, но характеризуются отличными показателями жесткости и прочности. Пластичные свойства данного материала позволяют использовать его для изготовления конструкций разнообразных форм.

П-образные профили делятся на несколько основных категорий:

  • общего назначения;
  • электротехнического назначения;
  • для строительных конструкций.

Конструкционные особености

Профиль является основой конструкции окна, он состоит из рамы и створок.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Именно он определяет звуко- и теплоизоляционные качества пластиковых окон, его внешние характеристики. Профиль имеет сложное строение, в разрезе видно, что в нем находятся камеры разных размеров.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Стандартное количество камер – три. Первая служит для отвода конденсата. По центру расположена самая большая камера.

Во время сборки в нее вставляется стальной армирующий стержень, который придает оконной конструкции жесткость. Третья камера предназначена для крепления фурнитуры.

Камеры небольших размеров заполнены воздухом и помогают сохранять тепло. Поэтому чем больше таких камер, тем большими теплоизоляционными качествами обладает окно.

Изделия, изготовленные из поливинилхлорида обладают следующими достоинствами:

  • не подвержен коррозии;
  • устойчив к воздействию влаги;
  • устойчив к воздействию ультрафиолетовых лучей;
  • экологически чистый;
  • прост в уходе.

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

В основном цвет профиля белый, но можно заказать любой, даже с имитацией ценных пород дерева. Достигается такой эффект благодаря ламинации. Таким образом, поверхность может имитировать дуб, орех, пихту, красное дерево и др.

Советы, как выбрать профиль и комплектующие для гипсокартона.

  1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
  2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
  3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
  4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
  5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
  6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
  7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
  8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
  9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
  10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
  11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
  12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Потолочный профиль для гипсокартона

Стоечный, или потолочный профиль, стал наиболее востребованным. Законодатель в мире гипсокартонных систем, компания Кнауф, обозначает их литерами CD, другие производители, ориентированные на наш рынок маркируют такие профили ПП. Их размеры стандартизированы, что позволяет, не глядя на производителя выбрать именно такой профиль, который необходим в конкретном случае, а расстояние между профилями определяется размерами листа гипсокартона.

Унификация позволила практически избавиться от отходов и сделала возможным адаптировать использование профилей под любую площадь и конфигурацию помещения. Область применения такого профиля, в основном ограничивается каркасами для перегородок, при обшивке стен и потолков. CD-профиль может быть в длину от 250 до 400 см, ширина его фиксированная, 60 мм, а высота полки 28 мм.

Виды профиля для гипсокартонной конструкции

  • Потолочный профиль
  • Стоечный профиль
  • Потолочная направляющая
  • Направляющая для сборки каркаса
  • Арочный профиль (бывает с вогнутой и выпуклой поверхностью)
  • Угловой профиль (бывает сплошной и перфорированный)

Потолочный профиль предназначен для монтажа подвесного потолка из гипсокартона. К потолку, профиль монтируется с помощью анкерного подвеса (зажима), либо на прямом подвесе.

Стоечный профиль имеет усиление в виде дополнительного ребра жесткости. Это необходимо для того, чтобы стоечный профиль имел повышенную стойкость к нагрузке на сжатие. Используется для облицовки стен, создания перегородок и так далее. Профиль устанавливается вертикально и крепится к направляющей для сборки каркаса

Направляющий и стоечный профиль

Направляющая для сборки каркаса имеет предназначение, исходящее из названия. Применяется в качестве направляющей для остальных элементов. Используется при строительстве каркасов перегородок и облицовки стен.

Потолочные направляющие имеют предназначение, такое же, как и направляющие для сборки каркаса. Прикрепляются к потолку, к ним далее прикрепляются остальные элементы.

Угловые профили используются крепятся на стыке стен. предназначены для создания ровной, точной геометрии каркаса. Угловой профиль перфорированный используется, когда необходимо обеспечение дополнительного сцепления с отделочными материалами.

Арочные профили применяются для изготовления гнутых конструкций. Для изготовления сложных многоуровневых потолков, создания арок в дверных, оконных проемах и так далее. Арочный профиль бывает вогнутой и выпуклой формы и применяется в зависимости от задачи выполнения конструкции.

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены
Расход саморезов на 1м2 гипсокартона: ОНЛАЙН-КАЛЬКУЛЯТОР
