Особенности крепления к стене батареи отопления

Содержание

Неспециализированные положения

Радиаторы отопления, в большинстве случаев, вешаются на вмонтированные в стенке крюки. Эта разработка употребляется как правило монтажа радиаторной отопительной системы. Прочно закреплённые батареи годами висят в таком положении, исправно функционируя. Последовательность же обстоятельств может заставить обратиться к менее распространённым напольным кронштейнам.

Обстоятельства выбора напольной систем крепления

  1. Несоответствие стен нормам надёжности. Возможно привести следующие примеры:
  • Обшивка гипсокартоном. Гипсокартонные страницы попросту не выдержат вес радиатора.
  • Панорамные окна. В стекло же вы кронштейны не вмонтируете, исходя из этого остаётся лишь осуществить фиксацию батареи к полу.

Особенности крепления к стене батареи отопления

  1. Особенности дизайнерской планировки. Напольный кронштейн для радиаторов отопления может кроме того сам являться элементом интерьера.
  2. Отсутствие подходящего места. Бывают случаи, в то время, когда на стене попросту негде поместить отопительное оборудование, и тогда на выручку приходит другое решение о креплении батареи к полу.
  3. Необходимость усиления крепёжной системы для изделий с громадной массой. С такое целью, к примеру, смогут использоваться напольные кронштейны для чугунных радиаторов громадных размеров.

Преимущества

Разглядываемым крепежам характерны следующие хорошие стороны:

Высокая надёжность фиксации. Привязка к полу как правило более стабильна, чем крепление к стенке.

Совет: при осуществления монтажа радиатора отопления очень веса и больших размеров рекомендуется в один момент сочетать напольное и настенное крепления. Это даст полную уверенность в стабильности габаритной тяжёлой конструкции.

Несложная инструкция установки. Помощь высокооплачиваемых квалифицированных экспертов не потребуется, все работы легко выполняются самостоятельно.

Особенности крепления к стене батареи отопления

Совет: в случае если в вашей квартире либо доме наблюдаются сильные перепады у поверхности пола, то рекомендуется применять напольный регулируемый кронштейн для радиаторов, благодаря которому выровнять горизонталь конструкции будет значительно несложнее.

  • Доступная цена. Большой ассортимент моделей разрешит выбрать вам изделие с наиболее подходящей ценой.
  • Эстетичный внешний вид. Декоративная пластиковая накладка повышает привлекательность крепежа.
  • Отсутствие требования в наличии вертикальной поверхности, что расширяет возможности касательно выбора места установки отопительного оборудования.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Особенности крепления к стене батареи отопления

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Особенности крепления к стене батареи отопления

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

  • подоконные ниши;
  • протяжённые межоконные расстояния;
  • глухие стены в угловых комнатах;
  • санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
  • межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

Особенности крепления к стене батареи отопления

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера Величина Норматив
A 50 мм СНиП 3.05.01-85 п. 3.20
B До 400 мм — «- п. 3.24
C 300, 350, 400, 500, 600 и 800 мм ГОСТ 8690-94 п. 4.1
D От 100 мм до 150 мм СНиП 3.05.01-85 п. 3.24
F От 100 мм 2 СНиП 41-01-2003 п. 6.5
L 25 – 60 мм СНиП 3.05.01-85 п. 3.20
H От 60 мм до 100 мм СНиП 3.05.01-85 п. 3.20
V Не более 1500 мм СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Способы крепления алюминиевых и биметаллических радиаторов

Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.

Особенности крепления к стене батареи отопленияСпециальные угловые кронштейны для легких секционных радиаторов

Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.

Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).

Особенности крепления к стене батареи отопленияЗакрепить на таких стойках можно любой секционный радиатор

Не удастся повесить ничего и на модную ныне стену из стекла

Но тогда нужно обращать внимание и на то, как выглядит вся конструкция с обратной стороны. В этом случае для отопления целесообразнее использовать встраиваемые в пол конвекторы, напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы

https://youtube.com/watch?v=Uzbloj4ImmQ

Первый этап установки

Учитывая то, что радиаторы сегодня  представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.

Чугунные

Фото 1 Схема чугунной батареи

Основное  преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.

Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.

Алюминиевые

Фото 2 Алюминиевые радиаторы

Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.

Биметаллические

Фото 3 Биметаллические батареи

Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:

  • устойчивость к резким перепадам давления в системе.
  • высокая  теплоотдача.
  • стойкость к механическим повреждениям.

Стальные

Фото 4 Стальной радиатор

Это новые  батареи для отопления, которые пока используются  достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.

Какие установить батареи  отопления в частном доме можно решить, исходя из площади строения и его особенностей.

Видео и полезные советы

Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.

Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.

Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.

Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками

Инструмент для монтажа

Чтобы сделать все своими руками, следует запастись такими инструментами:

  • строительный уровень;
  • дрель;
  • шуруповерт и рулетка;
  • ключ для закручивания патрубков и карандаш;
  • ключ для установки секций;
  • байпас – при монтаже радиаторов в однотрубное отопление;
  • запорные вентили.

Инструкция по установке

Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:

  • убираете  из прибора все заглушки.
  • если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
  • подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.

В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.

В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:

  • от стены – 5 сантиметров и более.
  • от пола – не менее 10 сантиметров.
  • от низа подоконника до верхней части батареи – 5-10 см.

Как навесить батарею

Сама инструкция предельно проста, в принципе я о ней уже рассказал – просверливаете перфоратором отверстие в стене и привинчиваете кронштейн. Но есть нюансы, связанные с подготовкой.

Особенности крепления к стене батареи отопления

Современные навесы с промежуточной фиксацией радиатора.

Так если вы навешиваете батарею в многоэтажном доме с центральным отоплением, то перед монтажом вам нужно будет пригласить слесарей из местного ЖЭКа. Они отключат стояк и спустят с него воду.

Как это ни странно прозвучит, но батареи лучше менять во время отопительного сезона. В этом случае вы сразу увидите огрехи в своей работе и сможете их быстро устранить. А если поставить батарею летом, то когда пустят воду и поставят дом под давление, любая оплошность при монтаже может обернуться порывом и не факт, что в это время кто-то будет дома.

Особенности крепления к стене батареи отопления

Любой радиатор устанавливается строго по уровню.

Теперь несколько слов о том, как разметить крепления под радиаторы:

  1. Первой по отвесу наносится центральная осевая линия;
  2. Дальше перпендикулярно осевой нужно провести горизонталь на которой будут монтироваться верхние кронштейны;
  3. Если снизу у вас только 1 кронштейн, то он монтируется на вертикальной осевой;
  4. Если нижних кронштейнов несколько, то внизу проводится такая же горизонталь, как и сверху и на ней размечаются точки монтажа навесов.

Особенности крепления к стене батареи отопления

Вариант разметки под установку радиатора.

Установка радиаторов на стену

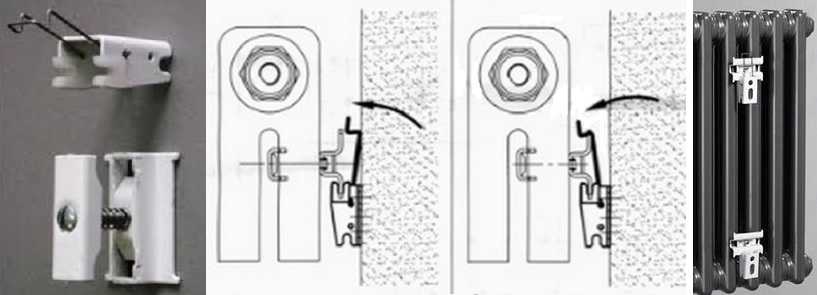

Батареи навешиваются на кронштейны или крюки, которые крепятся к боковой конструкции. Последние элементы монтируются таким же способом, как это делается при установке анкеров. В стене высверливается шурф, соответствующий диаметру дюбеля, который вставляется в это отверстие. Далее крюк монтируется в специализированное крепежное изделие. Зазор между радиатором и стеной можно уменьшать или увеличивать, поворачивая металлическую деталь по или против часовой стрелки.

Крюки для чугунного оборудования отличаются значительной толщиной, благодаря чему способны выдерживать большую нагрузку по сравнению с крепежными элементами для радиаторов, изготовленных из алюминия.

Особенности крепления к стене батареи отопления

Во время монтажа важно помнить, что наиболее нагруженными являются верхние крюки, а нижний необходим для фиксации батареи к стене в нужном положении. Нижнее крепление устанавливается так, чтобы коллектор был выше на 1-1,5 см, так как по-другому отопительный прибор не навесить

Для установки кронштейнов нужно сначала приложить радиатор к стене, куда он будет впоследствии смонтирован. Далее определяется и отмечается место крепления на вертикальной ограждающей конструкции. Следующим шагом кронштейн крепится специальными элементами и винтами, вкрученными в дюбеля, которые предварительно вставляются в просверленные в стене отверстия. На завершающем этапе на крепление навешивается прибор отопления.

Установка нового радиатора отопления

При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.

Выполнена разметка и установлены крепления для радиатора.

Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.

Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.

Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.

Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.

Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.

Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.

После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.

Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.

Проверка выполненного монтажа

Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.

Отвернув отверткой, штуцер крана Маевского спускаем воздух.

Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом

Важно сделать это чувствительно, не повредив резьбу

Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.

Виды обвязки радиаторов

Подключение приборов к трубопроводу может выполняется по одной из схем:

  • боковое (верхнее или нижнее);
  • нижнее;
  • диагональное.

Особенности крепления к стене батареи отопления

Боковое верхнее и нижнее

В первом случае теплоноситель поступает в верхний коллектор и по вертикальным каналам опускается вниз.

Особенности крепления к стене батареи отопления

Теплоотдача радиатора неравномерна, наиболее нагретый участок расположен ближе к точке подключения.

Особенности крепления к стене батареи отопления

Такая же ситуация наблюдается при обвязке в нижней боковой позиции. Первая секция греется лучше, последняя хуже.

Нижнее подключение

Теплоноситель поступает снизу. По закону физики он движется наверх, затем, остывая, спускается. Теплоотдача при такой обвязке лучше, чем при боковой, но потери все-таки существуют. Они составляют 10-20% в зависимости от модели радиатора.

Особенности крепления к стене батареи отопления

Диагональное подключение

Теплоноситель, поступающий сверху, полностью разогревает радиатор. Все секции одинаково хорошо греются. Теплоотдача при такой обвязке максимальна. Обследование тепловизором подтверждают это, поэтому диагональная схема наиболее эффективна и экономична.

Особенности крепления к стене батареи отопления

Верхнее

Это нетрадиционный вид подключения, который используется при радиаторах большой высоты. Для такого способа в верхнем коллекторе устанавливается заглушка, благодаря чему теплоноситель движется вниз и разогревает отопительный прибор равномерно.

Особенности крепления к стене батареи отопления

Если модель стандартная, без конструктивных изменений, то такое подключение не работает. Разогретая жидкость проходит по верхнему коллектору, а нижняя часть остается холодной.

Расчет необходимого количества секций

Особенности крепления к стене батареи отопления

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Типы радиаторов

В советские времена все батареи были одинаковыми по внешнему виду, представляющего собой меха от гармошки. Современные радиаторы, в том числе и биметаллические, производятся разными по типу. Монолитные образцы образуют секцию, собранную целиком из стальных трубок, не подлежащих разборке. Размеры такого устройства обогревателя невозможно изменить: уменьшить или нарастить число патрубков. Если тепловая мощность батареи для конкретного помещения рассчитана верно, то более надежного обогревающего устройства не найти. Такие батареи выдержат прессинг до ста атмосфер. Они являются на рынке самыми дорогостоящими биметаллическими обогревателями.

Разборные (секционные) модели дают возможность определить параметры секции радиатора, необходимых для отдельно взятой комнаты. Чтобы обеспечить в квартире настоящее тепло, перед покупкой устройства нужно сначала определить какой должна бать его мощность, учитывая при этом любые теплопотери. Емкость обогревателя напрямую зависит от его размера. Чем меньше емкость, тем экономичнее функционирует обогревающее устройство.

Материалы и арматура для монтажа

Установка радиаторов отопления своими руками — работа, не требующая специфических навыков и дорогостоящих инструментов. Все необходимые комплектующие можно купить в специализированных магазинах.

Понадобятся:

  • кронштейны с дюбелями;
  • запорная арматура;
  • заглушка;
  • кран Маевского;
  • уплотнители, дюбели и другие сопутствующие материалы.

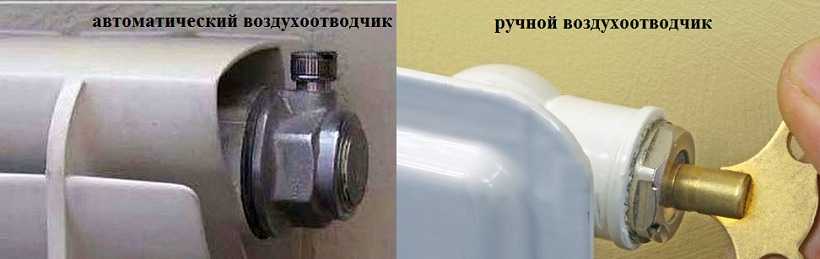

Кран Маевского или автоматический воздухоотводчик

В жидкости, циркулирующей по батареям, присутствует растворенный воздух. Он скапливается в местах понижения скорости течения или давления и создает воздушные пробки, препятствующие эффективной работе отопительной системы.

Особенности крепления к стене батареи отопления

В радиаторах из алюминия к воздуху примешивается водород как продукт взаимодействия металла с водой. Это может быть небезопасным при накоплении большого объема газа.

Особенности крепления к стене батареи отопления

Для удаления воздушных пузырей в верхней точке радиатора устанавливается кран Маевского. Он представляет собой запорный игольчатый клапан, который приводится в режим спуска воздуха инструментом или вручную.

Особенности крепления к стене батареи отопления

Если радиатор холодный при общей высокой температуре в системе, это говорит о нарушении тока теплоносителя. Для устранения воздушной пробки кран Маевского открывают до появления шипения. Предварительно на пол подкладывается тряпка или ставится емкость. Когда из крана начинает вытекать вода, клапан нужно закрыть и удалить жидкость.

Заглушка

Заглушка выполняет запорную функцию. Она устанавливается в тупиковое отверстие и перекрывает движение теплоносителя.

Особенности крепления к стене батареи отопления

Для каждого радиатора требуется одна заглушка, которая может быть правой или левой в зависимости от соединительной резьбы. Для плотного прилегания предусматривается резиновая или силиконовая прокладка.

Особенности крепления к стене батареи отопления

При установке заглушка вкручивается в резьбу радиатора и аккуратно поджимается ключом. Чаще всего она окрашена в цвет поверхности и не портит вид отопительного устройства.

Запорная арматура

Радиаторы подключаются к трубам посредством кранов шаровой или штоковой конструкции. Они изготавливаются из коррозионностойких сплавов — латуни, чугуна, нержавеющей стали, бронзы.

Особенности крепления к стене батареи отопления

Запорная арматура предназначена для размыкания контура в случае ремонта, а также контроля подачи теплоносителя. Для этого в кране может быть предусмотрена термоголовка с возможностью регулировать расход нагретой жидкости.

В разветвленных системах используются обратные клапаны, препятствующие оттоку теплоносителя. Они увеличивают эффективность работы отопления и уровень ее безопасности.

Сопутствующие материалы и инструменты

Для монтажа радиаторов потребуются:

  • дрель для подготовки отверстий в стене;
  • кронштейны или уголки для крепления;
  • дюбели;
  • термостойкая подмотка для труб — лен, ФУМ-лента, сантехническая нить;
  • инструменты для установки фитингов;
  • пузырьковый или лазерный уровень для контроля положения батареи;
  • карандаш для разметки.

Особенности крепления к стене батареи отопления

Если необходимо нарастить количество секций, понадобятся ниппели с прокладками.

Функции и виды креплений для радиаторов

Крепежные системы предназначены для жесткой фиксации радиаторов, благодаря чему предотвращается повреждение отопительных магистралей.

Надежное крепление сохраняет работоспособность отопительных контуров и арматуры в течение всего времени эксплуатации.

Батареи, которые закреплены в вертикальном положении, будут иметь максимальную эффективность и создадут плотную тепловую завесу, отделяющую помещение от потоков холодного воздуха из окна.

Чугунные приборы имеют большую массу и оказывают нагрузку 10-20 килограмм на один крепеж и точку на стене, поэтому изделия важно выбирать с учетом предполагаемого способа установки радиаторов. Комбинированные крепежные системы станут отличным вариантом для частных домов и многоквартирных зданий

Чугунные кронштейны

Крепления из цельнолитого чугуна отличаются прочностью, долговечностью и способностью выдерживать очень большую массу. Кронштейны из этого материала востребованы при монтаже чугунного оборудования и тяжелых систем обогрева зданий.

Важно! Помимо того, что штыри из чугуна должны быть высокого качества, надо правильно их установить на стене для обеспечения надежной работы отопительных контуров

Стальной крепеж на полосе и со штыревым усилением

Крепежи на полосе из стали являются довольно простыми в установке и обеспечивают надежную поддержку радиаторов в течение всего периода эксплуатации.

Полоса может крепиться на бетонные и деревянные стены. Для установки батарей, состоящих из менее чем 10 секций, будет достаточно всего двух крепежных полос из стали.

Стальные крепления со штыревым усилением монтируются в стену при помощи специальных дюбелей, обеспечивающих повышенную износоустойчивость и стойкость к изменению формы и провисанию. Прочные детали из стали отлично подойдут для крепления как облегченных батарей, так и чугунных радиаторов.

Регулируемые стальные крепления

Эти крепежные системы очень удобны в эксплуатации и позволяют изменить положение радиатора не снимая его.

Важно! При приобретении стальных регулируемых креплений следует учитывать толщину металла и предполагаемую нагрузку на них

Крепеж для стальных отопительных приборов

В этой группе есть два разных вида: трубчатые и панельные радиаторы. Они имеют разную конструкцию, соответственно, разное крепление.

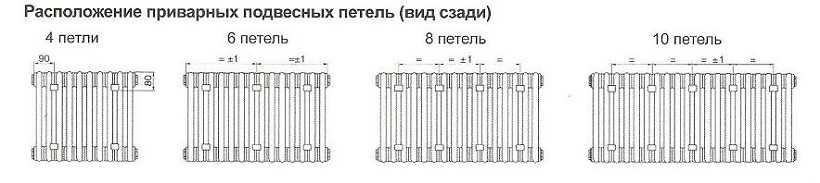

В панельных радиаторах на задней стенке привариваются скобы, при помощи которых они навешиваются на кронштейны. Форма этого типа крепежа отличается: она разрабатывается специально для скоб.

Особенности крепления к стене батареи отопленияВ панельных радиаторах на задней стенке приваривают скобы

При установке панельных радиаторов необходимо строго следить за вертикальностью расположения кронштейнов. Требуется высокая точность: четыре или шесть скоб должны точно попасть на крючки

Тут важно также чтобы стена была идеально ровной и гладкой. Вообще используя обычные кронштейны панельные радиаторы достаточно сложно навесить

Проще работать с другими типами держателей.

Особенности крепления к стене батареи отопленияСтандартный кронштейн для панельного радиатора

Так как масса отопительного прибора небольшая, вполне достаточно закрепить его на верхних скобах, в внизу установить упоры, которые будут придавать ему направление в горизонтальной плоскости. Они не крепятся к стене, а крючками цепляются за скобу и просто упираются в стену. Для надежности часть, которая обращена к стене, расширена.

Особенности крепления к стене батареи отопленияТак выглядит комплект кронштейнов для трубчатых стальных батарей: на крючки навешивается верхний коллектор, а снизу ставятся пластиковые упоры

Есть еще специальные монтажные планки для легкого монтажа. Они представляют собой полосу металла с пластиковыми фиксаторами вверху и внизу. При использовании этого крепежа скобы на задней панели не нужны. Планки закрепляют на стене, в них вставляют радиатор, который удерживается пластиковыми крючками.

Особенности крепления к стене батареи отопленияПланка для быстрого монтажа панельных батарей

Крепеж для трубчатых радиаторов похож на секционные: те же крючки, только другого размера, часто снабженные пластиковыми накладками.

Есть и специальный крепеж с захватами трубок SMB. Это полоса стали с пластиковыми фиксаторами и полочкой снизу, которая служит опорой для радиатора. Эту монтажную планку можно использовать, если масса заполненного водой устройства не превышает 100 кг. Установка простая: ставите батарею на полочку, приближаете верхний край к фиксаторам. Они обхватывают ближайшую трубку, слышится щелчок. Радиатор установлен, можно подключать подающие трубы.

Особенности крепления к стене батареи отопленияПланка для быстрого монтажа трубчатого радиатора с полочкой и фиксаторами

Есть второй вариант для быстрого монтажа: крепеж SVD. Он состоит из двух частей. Одна крепится к радиатору, вторая, к стене. Потом они соединяются друг с другом и фиксируются стальной петлей.

Особенности крепления к стене батареи отопленияЕще один тип держателей для трубчатых моделей: две части, одна крепится на стену, вторая — закрепляется на трубе. Между собой они стягиваются проволочным фиксатором

Напольное крепление для трубчатых радиаторов может быть нескольких видов: трубчатые упоры, которые приваривают на заводе, или стойки с крючками. На такие стойки радиаторы навешиваются, а крепятся сами стойки к полу.

https://youtube.com/watch?v=VkAVZDnvz6w

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Особенности крепления к стене батареи отопления
Аэратор для крана выбираем и устанавливаем насадку для экономии воды
