Как расшифровывается АВВГ и ВВГнг (А) кабель, характеристики, особенности применения

Кабель ВВГнг (А) широко применяется для передачи электроэнергии на значительные расстояния. Нередко данный вид кабеля называют силовым в виду его применения в силовых установках до 1000 Вольт.

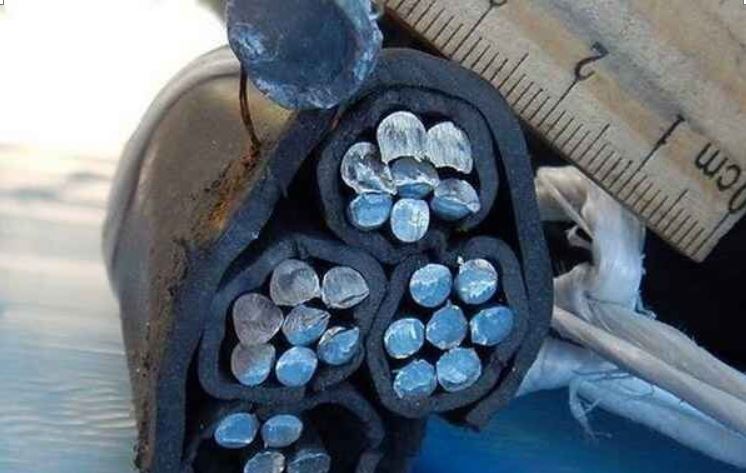

Кабель АВВГ представляет собой алюминиевые токопроводящие жилы, которые могут быть круглой или секторной формы. Основная область применения кабеля АВВГ — это передача электрической энергии в сетях переменного тока.

Что такое кабель АВВГ, как расшифровывается аббревиатура

АВВГ расшифровывается как:

  • Буква «А» — указывает на алюминиевую жилу кабеля;
  • Буква «В» — говорит от том, что изоляция кабеля сделана из ПВХ;
  • Следующая буква «В» — указывает на то, что оболочка кабеля, это поливинилхлоридный пластикат;
  • Буква «Г» — говорит про отсутствие защитного покрова, то есть, этот кабель является небронированным.

Кабель АВВГ применяется в сетях с рабочим переменным напряжением до 1 кВ и частотой тока в 50 Гц. Благодаря двойной изоляции кабель может использоваться в различных климатических зонах, поскольку он хорошо выдерживает большие перепады температур.

Как расшифровывается АВВГ и ВВГнг (А) кабель, характеристики, особенности применения

Прокладка кабеля АВВГ возможно как в подвесном варианте, так и в штробе, а также:

  • В помещениях с повышенной влажностью;
  • На эстакадах;
  • В специальных блоках по мостам;
  • На различных сооружениях в горизонтальном и вертикальном положении.
Кабель АВВГ не поддерживает и не распространяет горение огня, он имеет высокую устойчивость к плесени. Данный тип кабеля можно применять как на суше, так и под водой.

Как расшифровывается ВВГнг (А) кабель

Данный вид кабеля расшифровывается следующим образом:

  • ВВГ — винил-винил-голый. Данное обозначение говорит о том, что кабель ВВГ имеет два защитных слоя из поливинилхлорида, но без специального, бронированного слоя;
  • нг — данная маркировка кабеля указывает на том, что кабель допускается использовать в пожароопасной среде. Другими словами, если произойдёт возгорание, то кабель не будет поддерживать распространение пламени. Напомним, что для некоторых строительных объектов данное требование к электропроводке является основным;
  • Буква «А» — в маркировке кабеля ВВГнг расшифровывается следующим образом. Буква указывает на то, что кабель не будет распространять горение даже в том случае, если он был проложен в пучке с другими проводами.
Как расшифровывается АВВГ и ВВГнг (А) кабель, характеристики, особенности применения
Существуют разные типы кабеля ВВГ, и на это обязательно нужно обращать внимание при выборе.

Технические характеристики кабеля ВВГнг(А)

Рассмотрим основные технические характеристики кабеля АВВГнг, какой максимальный диаметр он имеет, какое количество жил предусмотрено:

  • Форма жил ВВГ кабеля может быть круглой, плоской либо треугольной;
  • По количеству жил, обычно выпускается ВВГнг(А) кабель от 1 до 5 жил;
  • Сечение проводником может быть разным, от 1,5 до 50 мм²;
  • Нижняя планка по допустимому току использования составляет 21 Ампер.

Кабель ВВГнг(А) соответствует классу пожарной безопасности и регламентируется ГОСТ 53315-2009: п 1б.8.2.5.4. На сегодняшний день он широко используется в самых различных электротехнических установках, в том числе и в силовых.

Допускается использовать кабель в сетях с переменным напряжением и изолированной, а также с заземлённой нейтралью. Продолжительность работы кабеля в режиме КЗ на землю не должна превышать восьми часов.
