Комплектующие для подвесного потолка и стен из гипсокартона

Как рассчитать количество комплектующих

Сделать расчет необходимого количества материала несложно, для этого стоит знать, сколько их понадобиться для сборки каркаса.

Например, саморезов для крепления одного листа гипсокартона с шагом в 250–300 мм требуется не менее чем 25–30 штук.

Количество направляющих профилей можно рассчитать зависимо от длины стен или потолка. Именно они определяют все параметры каркаса.

https://youtube.com/watch?v=wSM8P7tR9F4

Что касается остальных типов комплектующих деталей, то можно сделать приблизительную схему каркаса, по которой подсчитать, сколько нужно приобрести «Крабов», анкерных подвесов, и двухуровневых соединителей.

Знание типов и применения основных видов элементов каркаса под гипсокартон значительно упростит самостоятельную работу. А также позволит собрать прочное и качественное основание под отделку стен или потолка.

Расчет количества материала

Для иллюстрации методики расчета материалов возьмем реальные размеры комнаты, а не упрощенные: в длину — 5,6 м, в ширину — 3,8 м, при этом длина одной из стен составляет 5,9 м из-за выступа в 15 см.

1. Определяем метраж направляющих планок (ПН), размер 28×27 мм — крепятся к стенам под потолком, служат опорой для каркаса:

  • Рассчитываем периметр стен: 5,6 + 5,9 + 3,8 х 2 = 19,1 м.
  • Находим количество профиля ПС: 19,1 м / 3 м = 6,36 шт., где 19,1 м — периметр стен; 3 м — длина профиля; 6,36 шт. — число планок, необходимых для монтажа потолка. Так как такое количество не продается, придется приобретать 7 штук.

2. Рассчитываем количество потолочного профиля (ПС) сечением 60×27 мм — из него собирается решетка для монтажа ГКЛ. Для этого определим число продольных и поперечных рядов. Так как устанавливать планируется ГКЛ толщиной в 6,5 мм, шаг для продольных профилей будет 60 см, поперечных — 50 см.

Расчет проведем по формуле: К = Р/L — 1, где:

  • К — количество линий профиля;
  • Р — длина помещения;
  • L — размер шага (0,6 м).

Подставим числовые значения в формулу и получим количество:

  • Продольных рядов: 3,6 / 0,6 — 1 = 5;
  • Поперечных: 5,8 / 0,5 — 1 = 10,6. В результате округления в большую сторону получим 11 рядов.

Общая длина потолочного профиля составит 68,6 м (5,8 х 5 + 3,6 х 11). В продаже можно встретить потолочный профиль длиной от 2,5 м до 4 м. В нашем случае наиболее оптимальный вариант — 3 м. Тогда придется покупать 23 планки (68,6 / 3).

3. Длина помещения больше длины профиля, поэтому их придется наращивать. В нашем примере соединение продольных частей каркаса произойдет в крабе, так как шаг поперечных профилей кратен длине планки.

4. Количество «крабов» равно числу пересечений продольных и поперечных профилей — 55 (5 х 11).

5. Число прямых подвесов можно рассчитать по простой формуле:

S = (D + 1) х N + (N + 1) х D, где:

  • S — число прямых подвесов;
  • D — количество рядов продольных профилей;
  • N — количество рядов поперечных профилей.

Подставив в формулу конкретные числа, получим, что для работы необходимо купить 126 подвесов {(5 + 1) х 11 + (11 + 1) х 5}.

6. Дюбель-саморезы 6×60 мм (8×80 мм) для установки направляющих профилей и крепления подвесов. В стену вкручиваются через каждые 30 см, на крепление 1 подвеса необходимо 2 шт. Суммарно нужно 266 шт.

7. Шуруп самонарезающий «клоп» LN 11 (3,9 х 11), для соединения профилей между собой на стене — по 2 шт., с крабом — по 4 шт., с подвесом — по 2 шт. Потребуется 3 пачки по 200 шт.

8. Саморезы для крепления гипсокартона 3,5х25 мм. Ими ГКЛ крепятся к обрешетке. Потребуется 1 упаковка по 1 000 шт.

9. Гипсокартон необходимо покупать длиной 3 м, чтобы не делать вставок (при длине ГКЛ 2,5 м придется вырезать дополнительно к 2 целым листам кусок длиной 0,8 см). Всего потребуется 6 листов {(3,6 х 5,8) / (1,2 х 3)}, где 2 первые цифры — размеры комнаты, вторые — длина и ширина листа.

Достоинства и недостатки

Потолки от компании Кнауф обладают следующими достоинствами:

  • Выравнивают поверхность. Это позволяет создать ровное, эстетичное основание.
  • Маскируют изъяны – трещины, перепады, другие недостатки. По гипсокартоном скрывают коммуникации – электрические провода, вытяжки.
  • Позволяют сделать многоуровневые конструкции, обладающие привлекательным дизайном. Такие элементы станут украшением любого интерьера.
  • Подходят для установки точечных светильников. Гипсокартон позволяет обустроить систему освещения любой сложности.
  • Улучшается звуко- и теплоизоляция помещения. Гипсокартон сам по себе препятствует потере тепла и проникновению в помещение посторонних звуков, а кроме того дает возможность установить дополнительный слой для звуко- и теплоизоляции. Это особенно актуально в тех помещениях, где плохая акустика и высокая теплопотеря.
  • Позволяет выделить функциональные зоны помещений разного назначения, находящихся на одной площади. Для этого используют разные цвета, освещение или дизайн.
  • Устройство конструкции не вызывает проблем. Все детали подобраны таким образом, что с монтажом не возникнет проблем даже у человека, который не имеет опыта в строительстве. При этом навесной потолок получится качественным и привлекательным.
  • Можно использовать любой отделочный материал для декорирования. Однако перед этим листы грунтуют, шпаклюют для повышения прочности, защиты от негативного влияния окружающей среды.
  • Возможность окрашивания. Для этого рекомендуется использовать лакокрасочные материалы, подходящие для гипсокартона.
  • Возможность частичной реставрации. Если какая-то часть гипсокартона будет повреждена, этот лист можно демонтировать и зафиксировать новый продукт, если это позволяет сделать декорирующий материал.
  • Огнеупорность и влагостойкость. Материал от компании Кнауф пропитан веществами, защищающими гипсокартон от огня и негативного влияния влаги. По этой причине конструкцию можно возводить в помещениях с повышенной влажностью.
  • Избавляют от так называемых грязных работ. Чтобы обустроить потолки из гипсокартона, строительное основание не нужно выравнивать с помощью штукатурки, других подобных средств.
  • Долговечность. Если потолки правильно установит и обеспечить конструкции полноценный уход, то элемент прослужит в течение нескольких лет без необходимости реставрации.
  • Легко демонтируются. Когда захочется обновить ремонт, с разбором конструкции не возникнет проблем.

Несмотря на достоинства, материал обладает и недостатками:

  • нельзя обустраивать элемент в помещениях с низкими потолками, поскольку конструкции сокращает расстояние между полом и потолком;
  • высокая стоимость;
  • сложно закрепить листы без помощи другого мастера или подъемного механизма.

К потолку на каркас

В отличие от стенового, потолочный гипсокартон тоньше, его толщина 8,5 см. Это обусловлено сравнительно меньшими ударными нагрузками и необходимостью облегчения конструкции. Стеновые листы применять можно, но только, если нет другого варианта, поскольку в таком случае придется усиливать обрешетку.

Последовательность действий:

  • Разметка. Лазерным или водным уровнем на стенах отмечается периметр потолка. За основу берется либо самая нижняя его точка, либо определенная проектом величина. Также на этом этапе лучше отметить местоположение каркасного профиля и крепления кронштейнов. Направляющие устанавливают на двух противоположных стенах. Каркасный профиль должен находится по краям каждого листа и две планки посередине (при монтаже вдоль). Перемычки размечаются перпендикулярно, каждые 50 см, с учетом размера листов (чтобы попадали на стык).
  • Установка направляющих. По разметке крепят направляющие (UD-27). Фиксация к стенам выполняется саморезами на дюбель.
  • Установка каркасного профиля. В направляющие вставляется профиль CD-60, крепится к ним мелкими саморезами по металлу. К потолку дополнительно фиксируется на ленточные кронштейны с шагом 30 см.
  • Перемычки. Заготавливаются из CD-60 (на стыках запиливаются болгаркой или ножницами), крепятся к основному профилю мелкими саморезами по металлу (блоха).

Если планируется вешать люстру для нее необходимо заранее подготовить место. Можно поставить закладную из деревянного бруска, но лучше все делать из металла, тем более что для подобных ситуаций в продаже есть готовые решения.

Поперечный металлический каркас для потолка из гипсокартона своими руками

  1. Составляем схему каркаса. Рассчитываем оптимальную высоту межпотолочного пространства и делаем чертеж с учетом шага поперечных профилей 0,5 метра.
  2. В самом низком углу комнаты делаем отметку на уровне расположения подвесной конструкции и отмечаем от нее линии по периметру с помощью малярного шнура.
  3. По линии фиксируем направляющие профили, на которые предварительно клеим уплотнительную ленту.
  4. Делаем разметку потолка линиями с шагом 0,5 метра с помощью отбивочного шнура.
  5. Прикрепляем на обратную сторону несущего профиля уплотнительную ленту.
  6. По отмеченной схеме фиксируем потолочный профиль.

Сборка каркаса

Работы по устройству потолка из гипсокартона начинаются с монтажа несущего каркаса. Разберем пошагово, как его собрать.

Шаг 1. По периметру стен высверливаются отверстия для крепления направляющего профиля. Для этого направляющая плотно прижимается к смежной стене, при этом ее нижний край должен идти строго по нанесенной линии потолка. Сквозь металл в стене высверливаются отметки для монтажа дюбелей.

Первое отверстие должно располагаться в 10 см от края стены, последующие — через каждые 30 см. Есть рекомендации располагать дюбели через 50-70 см, но это снижает жесткость конструкции.

Шаг 2. По отметкам высверливаются отверстия, в них загоняются дюбеля. На обратную сторону профиля клеится демпферная (уплотнительная) лента для предотвращения попадания звуковых волн со стены на потолок, после чего направляющая плотно крепится к стене.

Для избежания возможного прогиба потолка в местах соединения двух направляющих, опытные строители советуют усиливать стыки. Для этого вовнутрь профилей, на месте соединения, заводится пластина из жести, пластика или фанеры и крепится минимум на 2 самореза. Таким образом профиль UD (ПН) устанавливается по всему периметру помещения.

Шаг 3. По потолку устанавливаются прямые подвесы, поперек нанесенной линии. При этом необходимо стремится к тому, чтобы линия была строго посредине крепежной детали. Закреплять их можно дюбель-саморезами (по 2 шт. на каждый подвес) или анкерными болтами, что надежнее. После закрепления подвесов их усы, руками или пассатижами, загибаются вниз под прямым углом.

Шаг 4. С помощью лески или капроновой нити формируется потолочная плоскость. Такая операция нужна для контроля уровня потолка в центре комнаты — под своим весом каркас стремиться прогнуться вниз. Нить (леску) натягивают по каждой линии продольного профиля. Чтобы нить не провисала, ее дополнительно закрепляют на усах подвесов (достаточно 2-3), загнутых вверх на нужной высоте.

Шаг 5. Монтируются продольные потолочные профили. Вначале ПС-профиль вставляется в паз ПН-профиля на месте отметки и крепится к направляющей планке шурупами «клоп». Затем, последовательно, закрепляется в подвесах. Горизонталь контролируется по натянутой леске и нивелиром. Выступающие усы подвесов отгибаются в сторону.

Элементы каркаса.

Шаг 6. В местах пересечения каркаса к продольному профилю шурупами «клоп» привинчивается крепление «краб» — по одному шурупу с каждой стороны.

Шаг 7. Крепятся поперечные профили, концами в «крабе», посредине подвесом.

Монтаж и подключение скрытой подсветки

Для установки светодиодной подсветки стоит придерживаться следующих правил:

Последним этапом является итоговая отделка потолка. Для этого используются шпаклевка и грунтовка. В конце такой потолок можно обклеить обоями, покрасить или отделать фактурной штукатуркой.

Комплектующие для подвесного потолка и стен из гипсокартона

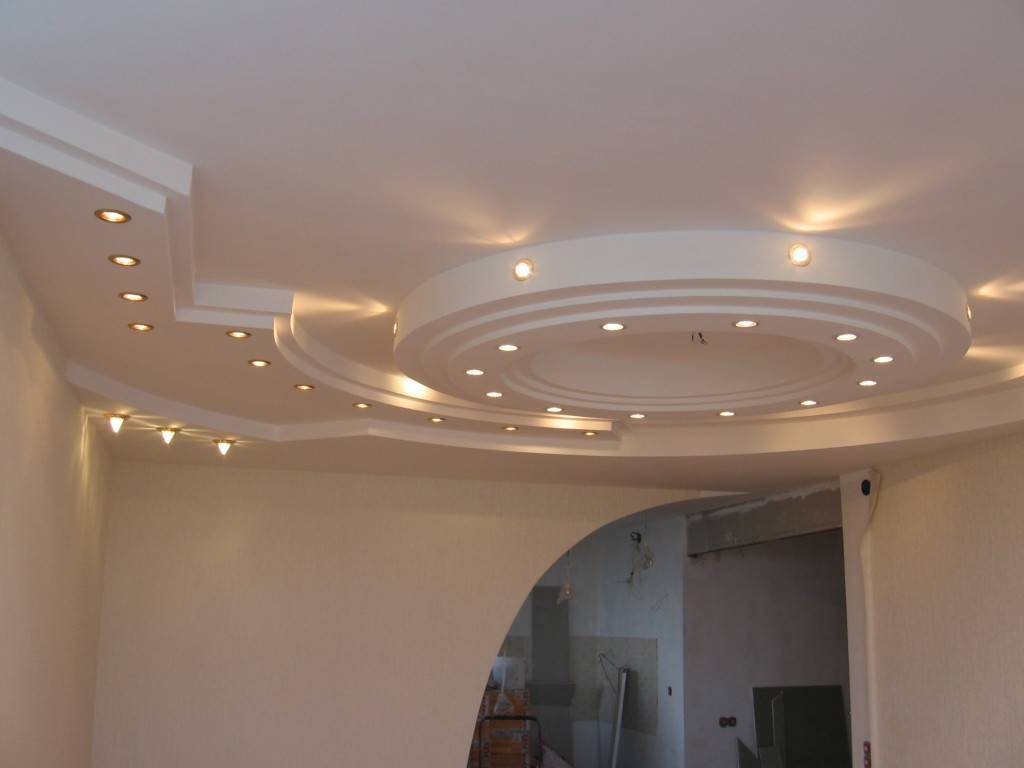

Как сделать декоративные потолки из гипсокартона

Данная статья посвящена тому, как сделать двухуровневый потолок из гипсокартона своими руками. В качестве примера рассмотрим создание потолочной конструкции с дугообразным контуром.

Монтаж такого потолка может для многих показаться достаточно сложной задачей, но поспешим вас заверить, что, имея подходящие материалы и инструменты и пользуясь нашими инструкциями, с этой работой сможет справиться практически любой.

  • Во-первых, вы должны определить, где именно собираетесь монтировать потолок из гипсокартона. Если речь идет о помещении с повышенной влажностью, следует приобрести влагостойкий гипсокартон. Если же условия в помещении не выходят за пределы нормы, вы можете не тратить лишних денег и купить обычный гипсокартон.
  • Во-вторых, вам предстоит нарисовать дугообразный контур, соответствующий форме вашего будущего потолка. На первый взгляд, эта задача может показаться достаточно легкой, но действительность заставит вас изменить свое мнение. Внимательно изучите этот вопрос, определитесь с формой, к которой вы будете стремиться и, наконец, перенесите ее проекцию на потолок.
  • В-третьих, необходимо выбрать тип каркаса. Вы можете отдать предпочтение деревянным брускам: этот материал дешев, долговечен и отличается большим диапазоном доступных размеров. Однако существует отличный альтернативный вариант – металлический профиль: он очень легок, устойчив и прост в монтаже, а кроме того, в отличие от дерева ему можно придать практически любую форму.

Комплектующие для подвесного потолка и стен из гипсокартона

Чтобы создать двухуровневый потолок из гипсокартона, вам понадобится:

Материалы:

Инструменты:

На потолок

В отличие от стен, монтаж обрешетки для гипсокартона на потолок имеет свою специфику. В основе каркаса используется 2 вида профиля: UD и CD. Если необходимо произвести фигурный потолок или многоуровневый, то в каркасе используются такие профили, как CW и UW. Толщина этих профилей бывает 50, 75 и 100 мм. Сейчас рассмотрим процесс изготовления таких типов каркаса:

  1. Ячеистый.
  2. Поперечный.
  3. Сложные фигуры.

Ячеистый каркас

Этот тип каркаса будет оптимальным для одноуровневого потолка. Процесс монтажа выглядит следующим образом:

В этом случае обрешетка будет иметь пересечения 90°. Для начала монтажа решаете вопросы, связанные с высотой и уровнем потолка. Для этого, используя водяной уровень, в каждом углу наружном/внутреннем ставите отметки.
Благодаря этому измерению вы сможете найти самую низкую точку на основном потолке. От нее обязательно отступите около 25 мм, можно с запасом до 30 мм. Эта толщина потребуется для установки CD профиля (это на тот случай, если вам необходимо поднять потолок максимально высоко).
Полученные метки соединяете чоклайном (также можно взять малярный шнур, окунуть его в краситель, натянуть между метками и отбить уровень), в результате чего вы получите очертание будущего уровня потолочного каркаса.
Теперь пришло время по периметру потолка на стене закрепить UD профиль. Он укладывается строго на линию. Шаг крепления дюбелей 30–40 см. Нередко профиля продаются с уже готовыми монтажными отверстиями. В таком случае задача упрощается.
Так как мы делаем ячеистый или перекрестный каркас, то на потолке над профилем ставите метки каждых 60 см с обеих сторон. Далее отбиваете шнуром линии. Эту операцию выполняете перпендикулярно, вследствие чего на потолке у вас будет отбита решетка с ячейками 60×60 см. На полученных линиях необходимо будет закрепить консоли, но только не в местах пересечения профиля

Подвесы устанавливаются только для одного направления профиля.
Крепление подвесов выполняется с интервалом до 60 см по направлению профиля
Обратите внимание, важно учитывать направление цельного профиля, а не поперечного. Длина профиля может быть 3,5 или 4 м.
Подвесы фиксируются к потолку дюбелями Ø 6 мм
Желательно чтобы у входного отверстия дюбеля было кольцо

За счет этого они не будут проваливаться в монтажные отверстия на подвесе. Если отверстие вышло больше диаметра 6 мм, то замените дюбель на больший.
Теперь пришло время установить CD профиль. Он должен быть короче требуемой длины на 5 мм. Иначе при установке он может деформироваться.
При выполнении последующих действий нельзя спешить. Чтобы выставить профиль по уровню, натягиваете капроновую веревку. Чтобы ее не оттягивали профили, подогните свесы немного выше уровня нитки, при этом захватывайте и профиль. После этого по очереди отпускайте профиль и прикручивайте его к подвесам по уровню маленькими саморезами, которые известны как «блошки». Ими также между собой фиксируются CD и UD профиль.
Когда все цельные профили выставлены и закреплены к подвесам, можно приступать к изготовлению ячеек. Для этой цели необходимо будет использовать специальный краб. Под углом 90° закрепляете крабами отрезки профиля подходящего размера поперек существующего каркаса. Краб и перемычка также фиксируются «блошками».

Поперечный каркас

Другой вариант одноуровневого потолка из гипсокартона заключается в изготовлении поперечного каркаса. Многие мастера пользуются именно такой технологией.

В таком случае CD профиль устанавливается с шагом 40 см. При таком раскладе один лист ГКЛ будет пересекать 6 профилей, 2 из которых будут находиться по краям. Монтаж такого каркаса рекомендуется начинать с угла комнаты, который максимально приближен к значению 90°. В результате с одной стороны он должен прилегать к CD профилю на половину, а на вторую его часть будет прикручиваться следующий лист гипсокартона.

В остальном принцип сборки каркаса, вычисления и крепления не отличаются от технологии изготовления ячеистого каркаса. Используются все те же подвесы и UD направляющие, которые будут удерживать всю конструкцию.

Сложные фигуры

Если планируется собирать многоуровневый потолок с наличием фигур, то каркас обрешетки собирается особым образом. При этом для изготовления той или иной конструкции нет шаблонов. Каждый мастер может воплотить в жизнь практически любую фигуру и конструкцию на потолке из профилей и гипсокартона. Так, если необходимо согнуть направляющий UD профиль, то по всей его длине делаете надрезы каждых 5–10 см. Также в таких конструкциях используется UW профиль, который подрезается и прикручивается по линии каркаса. Для обрешетки используется все тот же CD профиль, который крепится подвесами к потолку.

Как соединить несущие профили между собой

Чтобы смонтировать качественный и надежный каркас под гипсокартонный потолок, кроме крепкого крепления к стенам и потолку необходимо наличие надежного соединения профилей между собой в одно целое.

В специализированных магазинах чаще всего встречаются профили, имеющие длину 3 или 4 метра. Этого чаще всего полностью достаточно для монтажа практически любой потолочной конструкции, не удлиняя при этом профиль. Однако ситуации, требующие удлинения профиля все же встречаются, хоть и довольно редко. Удлинить профиль можно как с помощью специальных штатных удлинителей, так и с использованием других вариантов.

Удлинитель ПП 60х27

Как показывает практика, лучше использовать штатный удлинитель, тем более, что эти детали всегда есть в продаже и стоят очень дешево, обеспечивая при этом необходимую прочность и надежность соединений.

  • Идеально, если удлинение производится по заводской линии отреза – она ровная и обеспечит хороший стык. Если же возникла такая необходимость, то нужно (обязательно с использованием угольника) аккуратно разметить линию отреза, после чего сделать срез болгаркой и зачистить заусенцы мелким напильником.
  • Удлинитель вставляется в одну из частей профиля до упора в ограничители, которые находятся в боковых частях. После этого боковая часть профиля загибается пассатижами.
  • На другую часть удлинителя, соответственно, насаживается другой профиль и загибается аналогичным образом.
  • Соединенные таким образом профили кладут на ровную поверхность и дополнительно усиливают место стыка саморезами по металлу. Саморез при этом должен скрепить между собой и профиль и удлинитель. Желательно использовать по 4 самореза с каждой стороны.
  • Монтируя удлиненный профиль, на потолок, в месте соединения его нужно дополнительно подстраховать прямым или анкерным подвесом, соблюдая расстояние по 10 см с каждой стороны.

Как сделать подсветку

Без дизайнерских решений по свету устройство подвесного потолка практически теряет смысл — тот же эффект и от просто покрашенного потолка (если не считать возможность скрыть некоторые дефекты перекрытия — в таком случае, простой ремонт потолка в несколько раз дешевле).

На практике применяются различные варианты подсветки:

  • Контурная — свет направлен снизу вверх, с первого уровня потолка на второй, по всему периметру помещения;
  • Направленная — потоки света идут параллельно поверхности потолка. Светодиодные лампы также расположены по всему периметру помещения. Могут светить вовнутрь помещения, а могут и наоборот — от центра к стенам;
  • Стандартная — плафоны устанавливаются в ГКЛ, лампы светят вниз;
  • Фигурная — все лампы светят в разные стороны, создавая необычный световой эффект;
  • Точечная — самая сложная, напоминающая ночное небо, когда наряду с обычными светодиодными лампами монтируются миниатюрные светодиоды, обозначающие на потолке светящуюся точку.

Установить такое освещение можно самостоятельно, не прибегая к помощи электрика. Здесь сложности только в одном — придумать подсветку потолка для конкретной комнаты.

Крепление листов к потолку вяжущими материалами

Гипсокартон можно приклеивать к потолку и стенам без каркаса, что позволяет сэкономить пространство помещения. Базовую поверхность следует предварительно подготовить:

  • Прежде всего удаляется отслоившаяся краска или штукатурка.
  • Все неровности устраняются с помощью шпаклевки после предварительной обработки грунтовкой.
  • Поверхность обязательно должна быть обезжирена.

Гипсокартон нельзя приклеивать на следующие поверхности:

  • деревянные, поскольку дерево может изменять размеры;
  • влажные или окрашенные масляной краской;
  • на гладкую бетонную поверхность (сначала на ней делаются насечки).

Комплектующие для подвесного потолка и стен из гипсокартона

Простые хитрости

Если предполагается изготовить арку, то можно попытаться изогнуть стандартной толщины лист, сделав на нем надрезы, или смочив его водой, предварительно обработав поверхность листа игольчатым валиком. Но такой способ не всегда дает нужный эффект – лист может запросто сломаться.

Есть способ проще – возьмите не стандартный гипсокартон, а тонкий. Специально для изгибов используют материал, толщиной всего 6 миллиметров. Его часто называют «арочный». Толщина нисколько не сказывается на его прочности – в середине, такой вид ГКЛ имеет специальное армирование, не позволяющее ему ломаться. Зато гнется материал такой толщины, гораздо лучше.

Когда производится монтаж гипсокартона на потолок своими руками, часто возникает необходимость поднять наверх большой и тяжелый лист материала. Сделать это одному, очень непросто. Для облегчения этого процесса, можно прибегнуть к маленькой хитрости – сделайте себе специальную подпорку. Все видели швабру, которой моют полы. Именно такое приспособление и решит проблему.

Необходимо изготовить такую же, только побольше. Ширина поперечины должна быть примерно 90 сантиметров, а длина – на 10 сантиметров больше, чем высота от пола до каркаса, на котором нужно закрепить ГКЛ. Таких «швабр» понадобится как минимум две. Изготовить их можно из подручных материалов. Еще будет нужен брусок, примерно такой же длины, как и высота от пола до каркаса.

Первую швабру нужно установить у стены таким образом, чтобы образовался зазор между каркасом и поперечиной приспособления. В этот зазор вставляется край листа.

Второй его край нужно поднять руками и подпереть бруском, примерно по середине. Под второй край листа тоже вставляется «швабра».

Вся конструкция фиксирует лист, прижимая его к поверхности основания. Можно поправить его положение и начинать прикручивать.

Второй способ поднять тяжелый гипсокартон к потолку, похож на первый, но, здесь используется своеобразная «рамка». Принцип использования похож, и взглянув на фото, можно понять суть процесса.

Ничего невозможно нет. И поднять такой тяжелый материал к потолку, не сломав его, тоже можно. Конечно, гораздо проще, если у вас под рукой будет вот такое приспособление, которое можно арендовать на время отделочных работ.

С такой штукой вообще все просто, а пояснять принцип ее использования, наверное, не требуется.

Небольшие детали из ГКЛ, можно прикрутить к основанию, используя парочку струбцин. На фото видно, каким образом все нужно закрепить.

Такой способ позволит зафиксировать прикручиваемую деталь именно там, где ей необходимо быть.

Чтобы при закручивании саморезов, они не входили слишком глубок, повреждая детали, можно использовать специальную насадку на шуруповерт, которая не даст саморезу слишком сильно войти в материал.

Контролировать плоскость, в которой будет монтировать каркас, проще всего, натянув из угла в угол комнаты нитку или шнур, на том уровне, где должны располагаться горизонтальные элементы конструкции. Опуская каждый из них до соприкосновения со шнуром, можно расположить их все в одной плоскости без перекосов.

Нижний край любого из уровней потолка, нужно отмерять, начиная с самого низкого угла комнаты. Тогда профиль любой толщины гарантировано войдет в отмеренное расстояние. Оно должно быть не меньше 5 сантиметров, так как это – наименьшая из возможных, толщина металлического профиля.

Разновидности деталей

Технология Кнауф для монтажа гипсокартона на потолок считается самой лучшей, поскольку устройство подвесной конструкции проходит максимально быстро и просто благодаря большому выбору типов профилей и необходимых комплектующих.

Подвесной потолок из гипсокартона по технологии Кнауф делают с использованием некоторых профилей из списка ниже:

  • направляющие;
  • стоечные;
  • перегородочные;
  • арочные.

Все они выпускаются в нескольких размерах и подбираются в зависимости от необходимой прочности каркаса, нагрузок и назначения конструкции. Рассмотрим подробнее особенности каждого профильного элемента.

Стоечный тип

Подвесной потолок Кнауф чаще всего делается с использованием CD-профилей и ПП элементов. Они также подходят для создания каркаса фальшстен. Инструкция по использованию этих изделий выглядит следующим образом:

  1. Стоечные элементы крепятся по периметру будущих перегородок или уровней подшивного потолка.
  2. В них вставляются стоечные планки и фиксируются в нужной плоскости при помощи захватов.
  3. На изготовленный каркас крепят листы гипсокартона.

Стандартный профиль потолочный ПП Knauf 60х27х3000 мм имеет разную толщину стали от 0,5 мм до 0,8 миллиметров. При трехметровой длине, цена колеблется в районе 2,5 у.е. за штуку. Также есть изделия с таким же сечением, но длиной 2, 4, 5, 6 м.

Направляющий тип

Комплектующие для подвесного потолка и стен из гипсокартона

Потолок Кнауф и перегородки невозможно сделать без использования направляющих профилей. Они маркируются ППН или UD в зависимости от производителя. Эти изделия нужны для заготовки базы под установку каркаса. Фиксация планок осуществляется при помощи дюбель гвоздей по периметру каркаса. При изготовлении подвесного потолка направляющий элемент крепится к стенам по периметру комнаты, а при монтаже перегородок его устанавливают на пол, потолок и стену, к которой примыкает перегородка.

Маркировка и размеры, которые имеет Кнауф профиль потолочный направляющий, – ППН 28х27 мм. Длина бывает разной и находится в пределах 2,5-6 м, поэтому вы без труда выберите изделие нужного размера.

Перегородочный

В системе Кнауф есть специальные стоечные и направляющие элементы для обустройства перегородок. Они имеют собственную маркировку и габариты:

  • стоечный элемент маркируется ПС или CW;
  • направляющие планки называются ПН или UW.

Все изделия имеют полку высотой 5 см. Ширина полос варьируется в пределах 5-15 см. Также отличается толщина стали, из которой выполнены элементы, и длина изделия.

Арочные типы

Комплектующие для подвесного потолка и стен из гипсокартона

Если при устройстве перегородки или подвесного потолка нужно выполнить элемент изогнутой криволинейной формы, то используют специальные арочные планки. Эти изделия напоминают UD и CD-профили, но в отличие от стандартных планок, в заводских условиях на них выполнены надрезы и отверстия, благодаря которым можно гнуть деталь в нужную сторону.

Также в продаже есть заранее вогнутые или выгнутые с заданным радиусом элементы. Радиус кривизны у разных заготовок отличается. Обычно он начинается с 50 см и с шагом 500 мм доходит до нескольких метров.

Дополнительные элементы

При изготовлении каркаса под конструкцию из гипсокартона понадобятся следующие дополнительные детали:

  • угловые соединители;
  • удлинители для CD-профилей;
  • анкерные подвесы;
  • одно- и двухуровневые соединители;
  • прямые подвесы.

Эти изделия облегчают и ускоряют монтаж, поскольку с их помощью различные профили и направляющие соединяются между собой и формируют конструкцию каркаса.

Итоги

Каждый подвес на вес золота, если устанавливается гипсокартонный потолок. Чем выше качество изделий и точнее расчет, тем прочнее конструкция. Потому не экономьте. Выбирайте каждый подвес и профиль, консультируясь с профессионалом

При этом обратите внимание на следующее:

  • подвес и профиль на гипсокартонный потолок не должны иметь дефектов;
  • вырезы должны быть ровными;
  • отверстия – полностью высверленными;
  • краска на элементах должна быть нанесена равномерно, не облущиваться.

Комплектующие для подвесного потолка и стен из гипсокартона
Установка ГКЛ

Если требуется соорудить гипсокартонный потолок из двух и более ярусов, поищите наиболее подходящие схемы расположения. Так, каждый профиль и подвес сразу же станет на свое место. К тому же следовать готовой схеме куда проще, чем рисовать новую. Выбор регулируемых деталей лучше переложить на плечи специалиста.

Для удобства рекомендуется использовать таблицы расчета шага между креплениями. В них расписано, какое расстояние применяется для определенной нагрузки. Так, если нагрузка равна 0,15 кН/м², то последующий подвес располагается через 90 см. Остальные данные необходимо брать из таблиц и следовать технологии установки.

Комплектующие для подвесного потолка и стен из гипсокартона
Облицовка гипсокартона

Как проводится монтаж системы, и какое расстояние между креплениями предусмотрено специалистами, вы увидите в следующем видеоролике:

Оцените статью
Денис Серебряков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Комплектующие для подвесного потолка и стен из гипсокартона
Виды фитингов для стыковки полипропиленовых труб
